可伸缩移动辊道输送设备结构设计

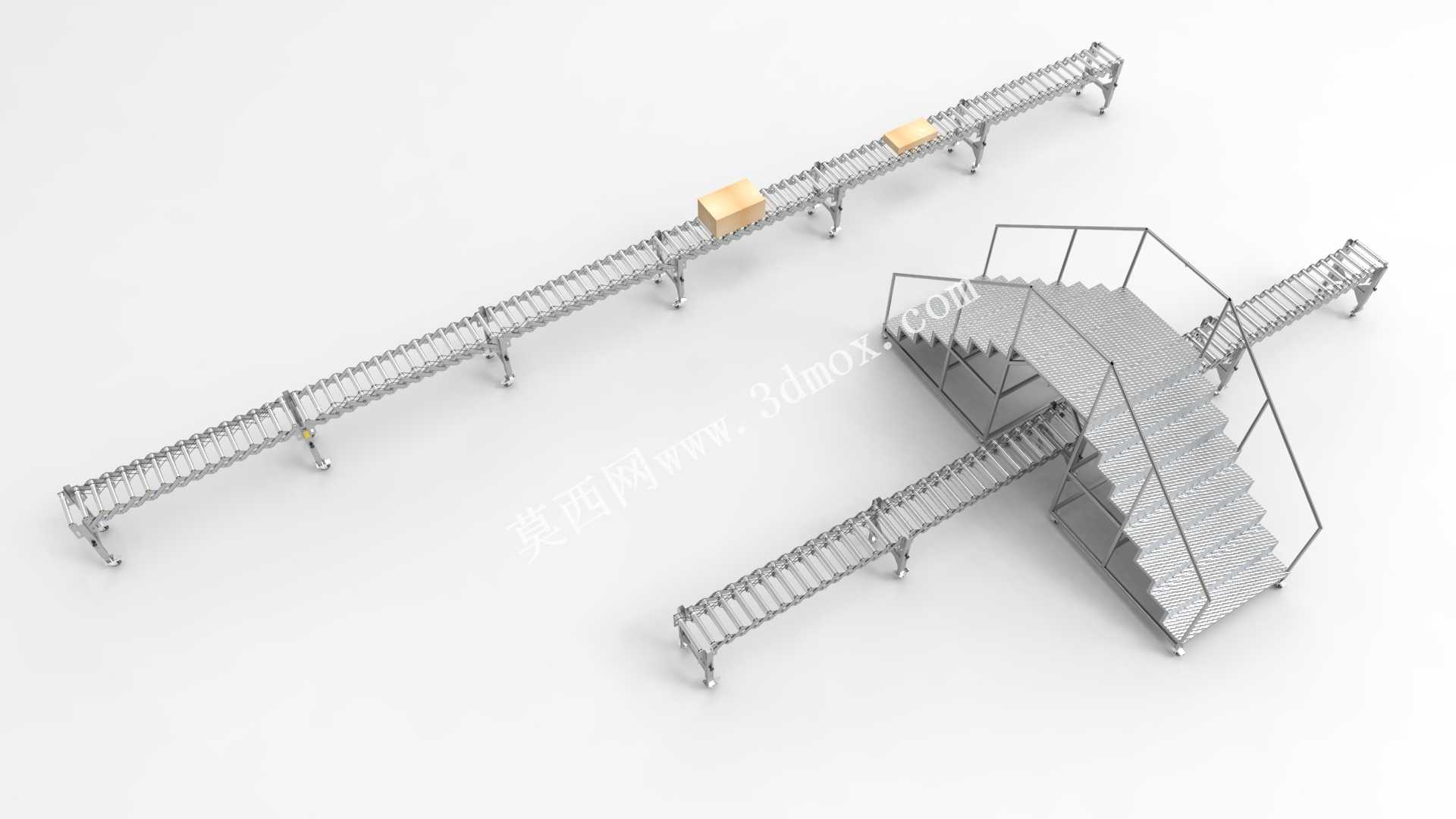

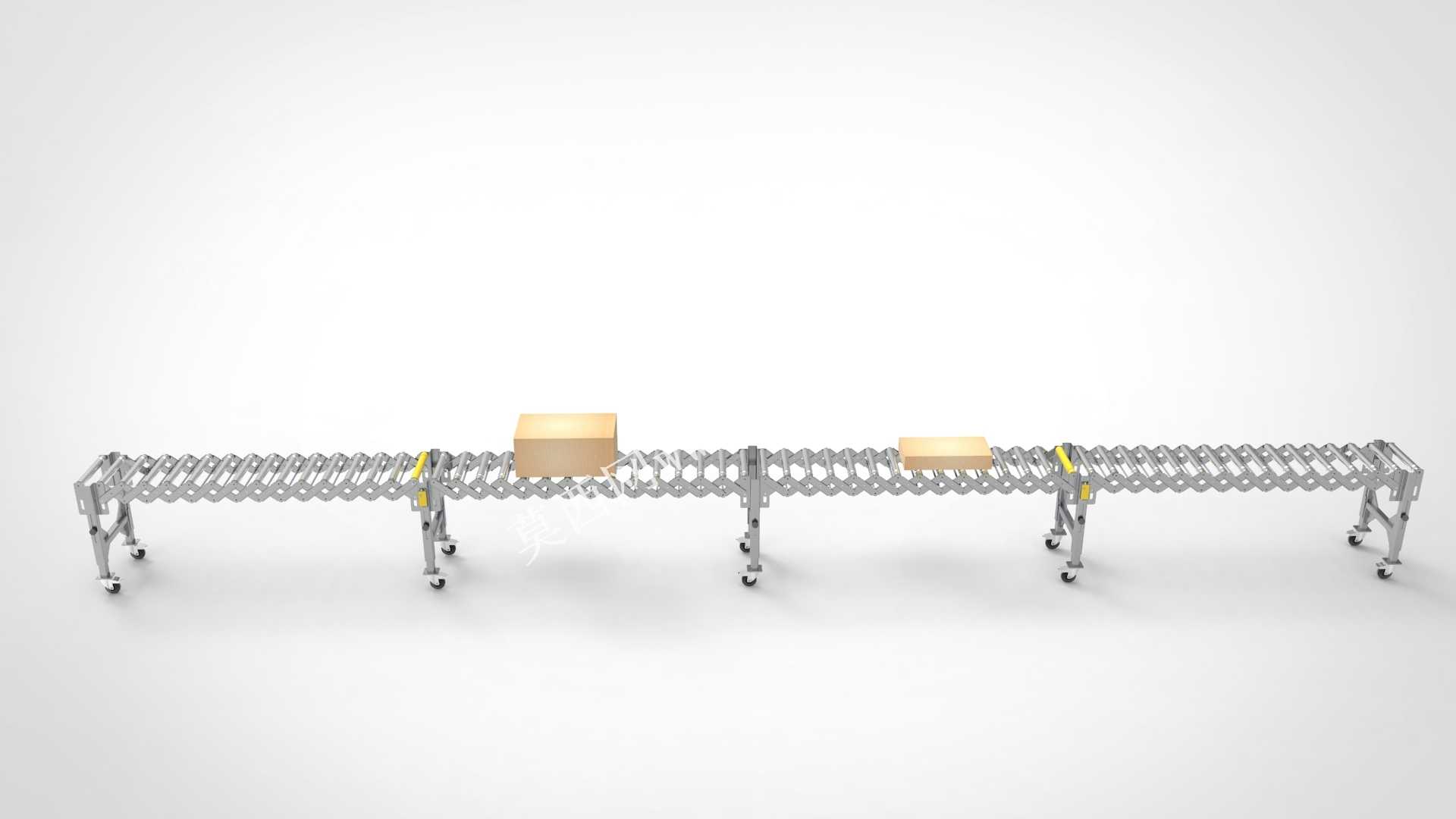

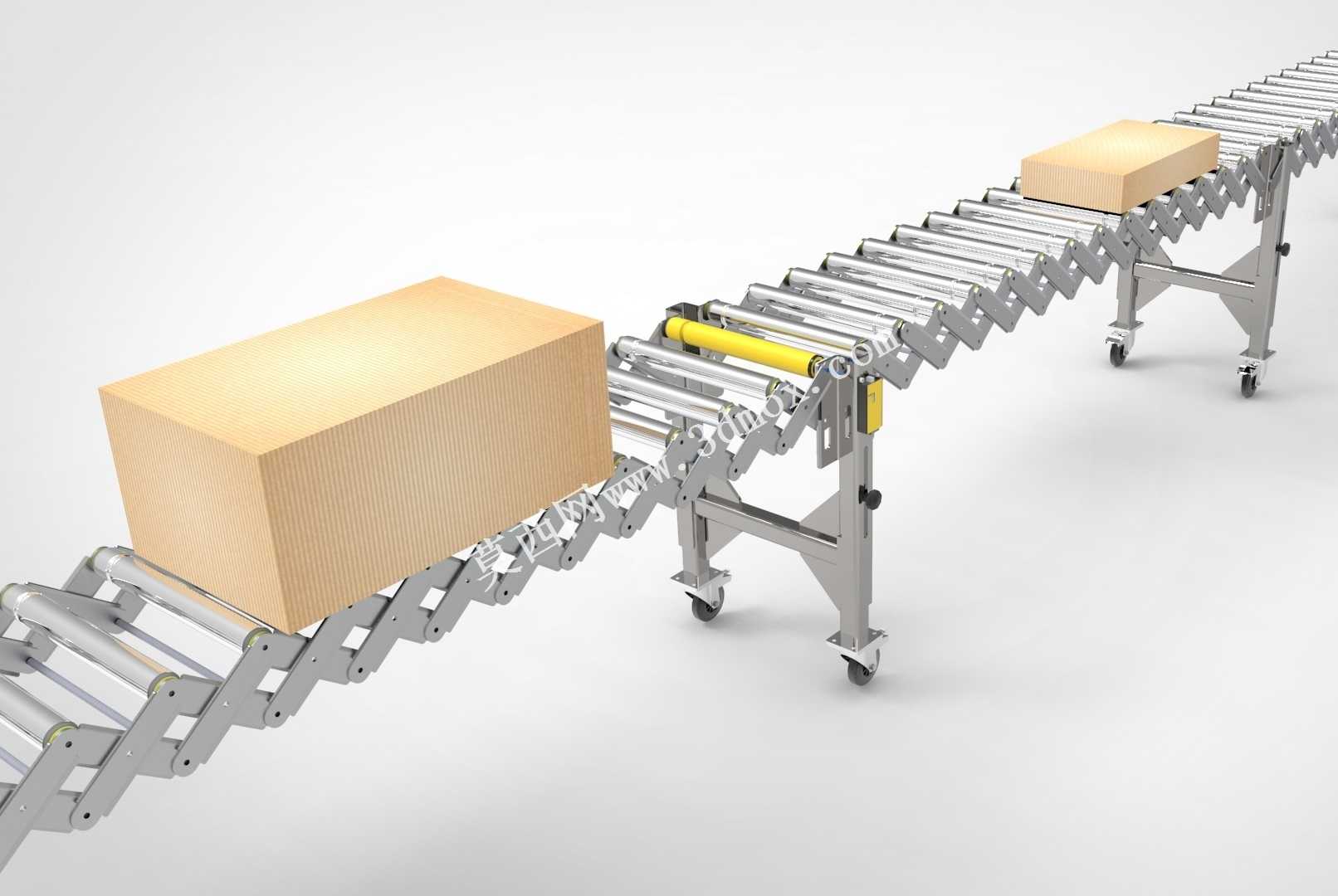

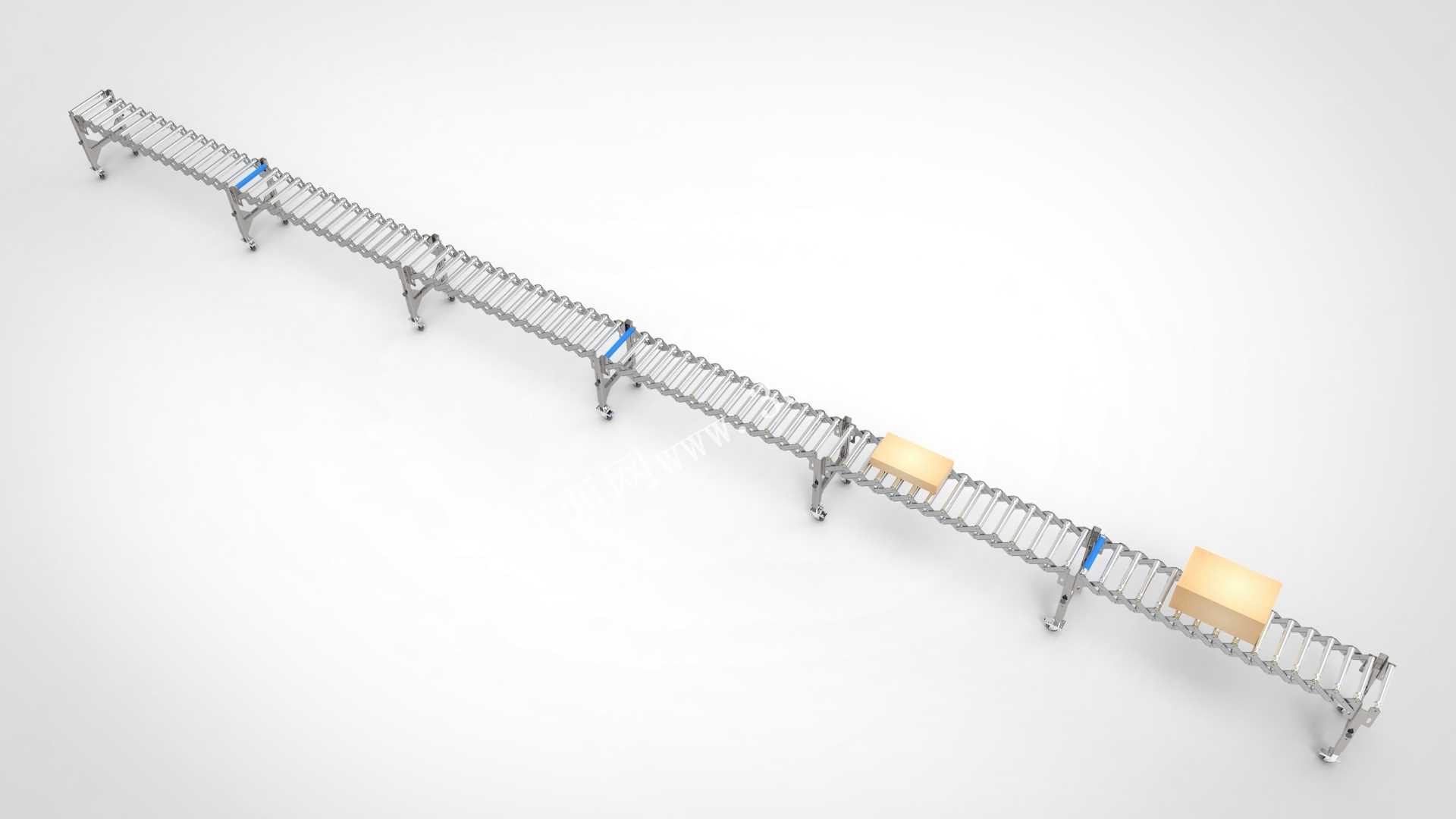

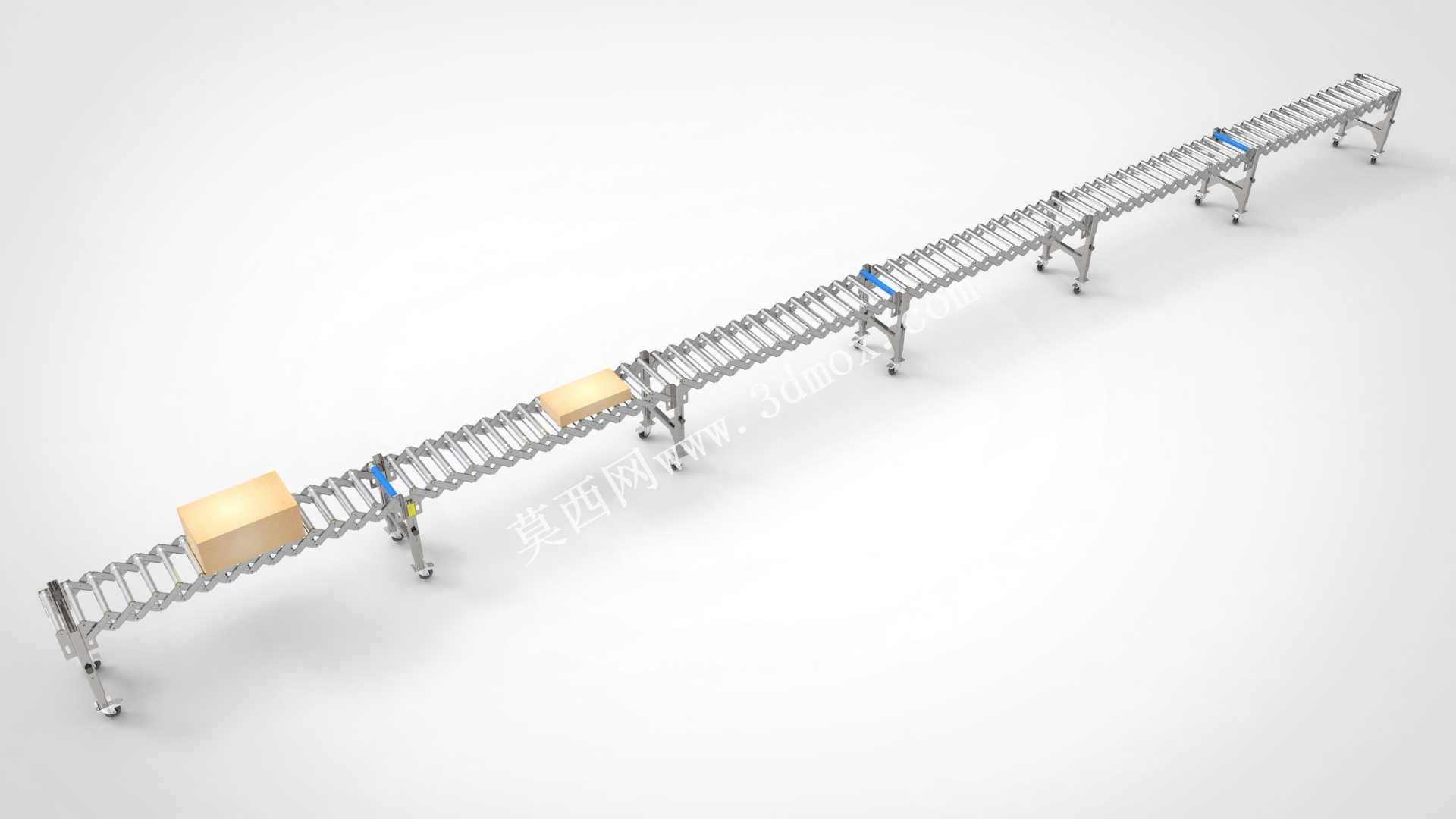

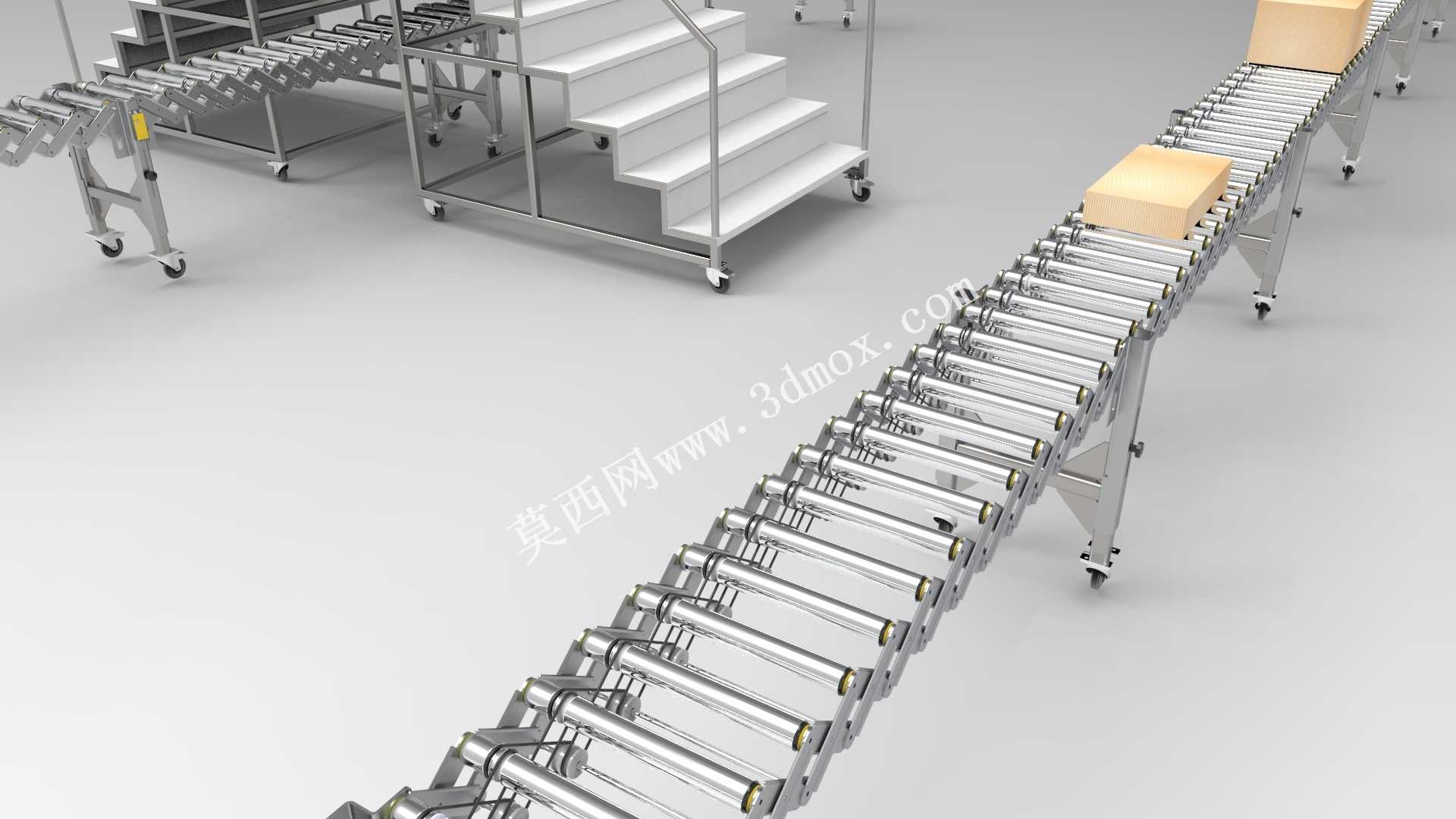

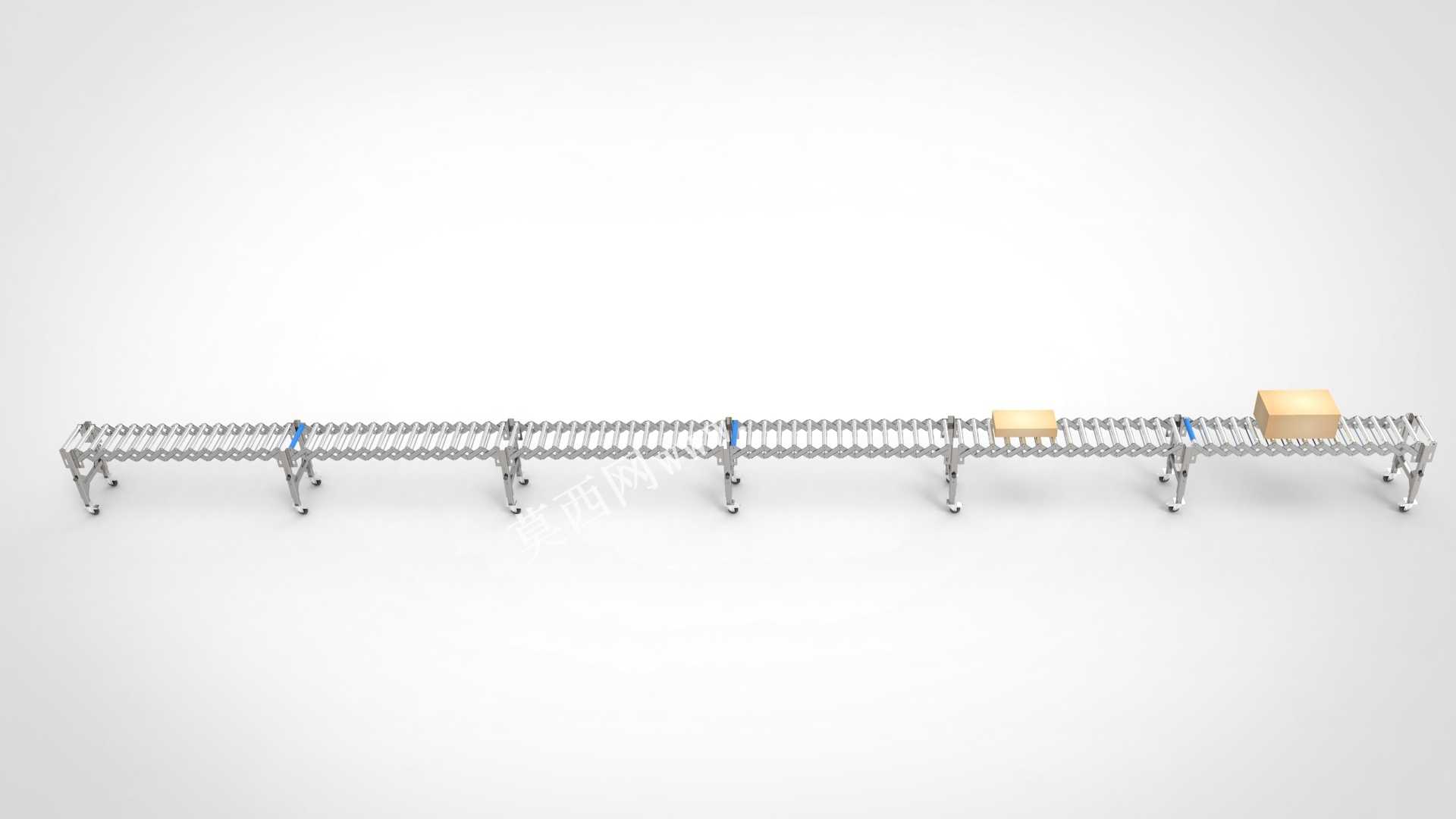

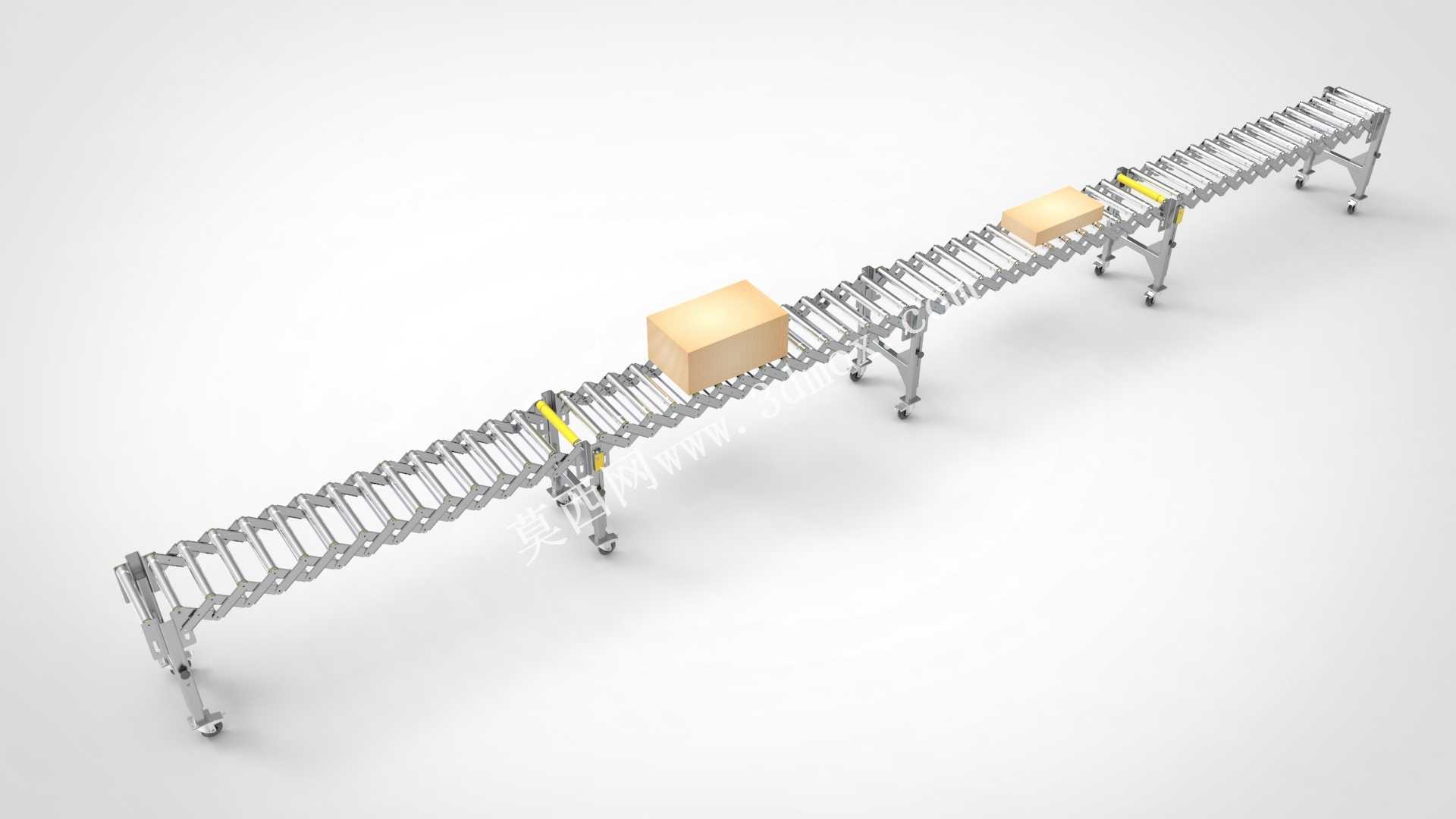

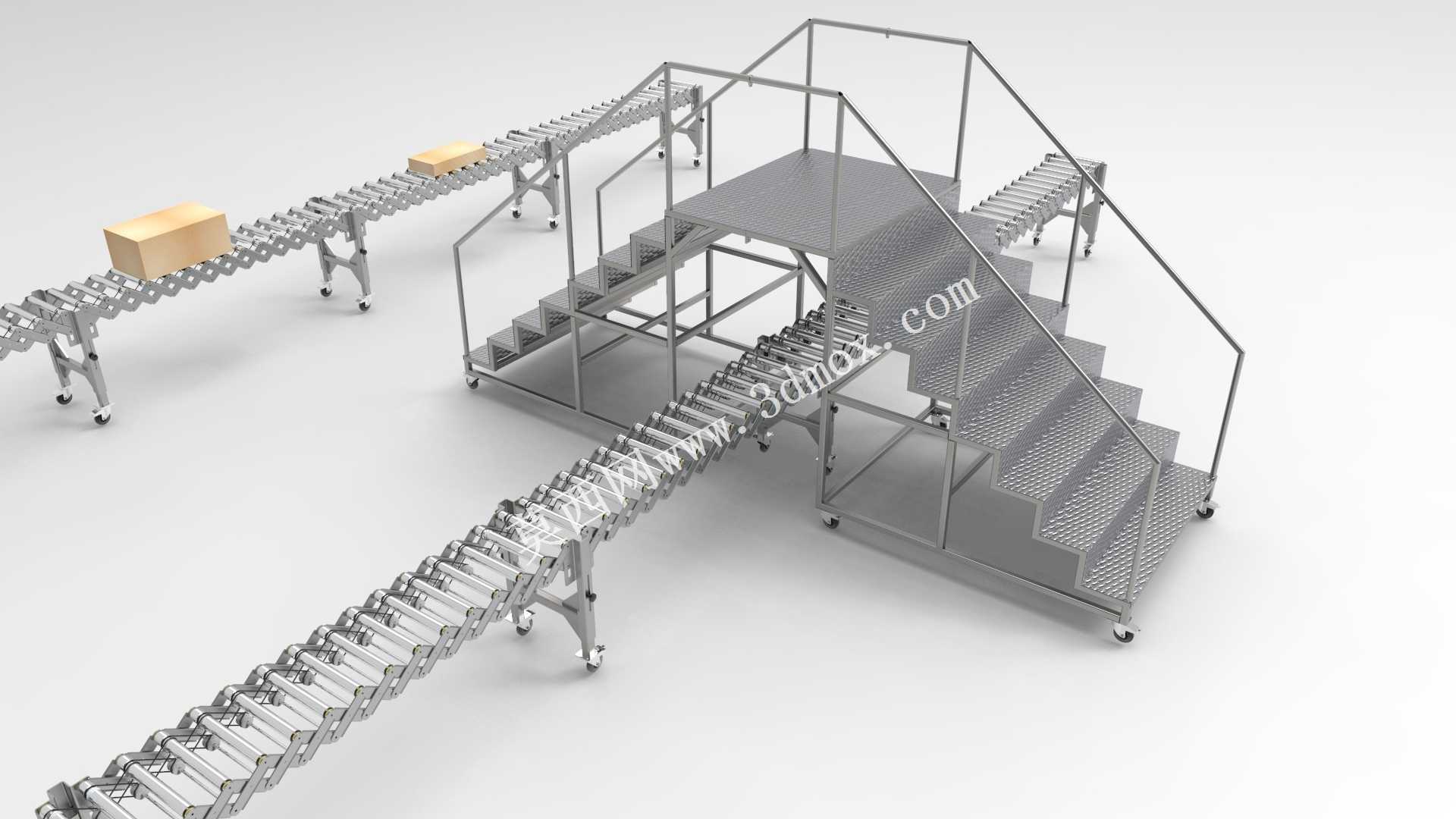

这款可伸缩移动辊道输送设备，主要面向仓储物流分拣、车间工序间物料转运、装卸货接驳等场景设计，能够灵活适配不同作业距离的输送需求，解决固定输送线无法灵活调整作业范围、跨区域物料转运需要多次人工搬运的痛点。在实际生产作业中，这类设备常被布置在仓库出货口与货运车辆之间，或是生产流水线的末端与临时暂存区之间，可根据作业场地的实际空间、待输送物料的输送距离自由伸缩调整机身长度，无需额外拼接多段固定输送线，大幅降低场地改造的成本与周期。设备底部配备带刹车的万向脚轮，能够快速推移到需要作业的位置，踩下刹车即可固定设备位置，避免作业过程中设备移位影响输送稳定性，非作业时段可将机身收缩至最小长度，大幅减少设备存放占用的空间，适配中小厂房、临时作业点的空间使用需求。从功能特性来看，这款辊道输送机采用铰接式剪叉伸缩结构，每段辊架之间通过铰接轴连接，伸缩过程中各段辊筒始终保持水平对齐状态，保证箱体、袋装件、规整托盘件等硬质平底物料能够平稳在辊面滑动，不会出现卡滞、掉落的问题；机身中部设置的黄色驱动辊段，可为输送提供辅助动力，降低人工推送物料的劳动强度，长距离输送时也能保证物料输送的顺畅性，无动力段则依靠物料自身重力与人工推送完成输送，兼顾使用灵活性与能耗控制。在设计思路上，这款设备优先考虑了作业场景的多变性，整体框架采用轻量化高强度的型钢焊接成型，在保证机身承重能力的前提下尽可能降低设备自重，方便单人即可完成推移、伸缩调整操作；辊筒采用标准直径的镀锌钢辊，表面光滑耐磨，能够适配纸箱、塑料周转箱、木质包装箱等多种常见物料的输送需求，辊筒间距经过合理测算，保证最小尺寸的输送物料不会卡在两根辊筒之间，同时避免辊筒过密带来的成本浪费。设备的支撑腿采用可调节高度的结构设计，能够根据对接的设备高度、装卸货平台的高度差调整机身整体高度，保证输送面与对接平台齐平，避免物料输送过程中出现颠簸、卡边的问题；伸缩段的锁定结构可在调整到合适长度后快速锁止，防止作业过程中机身自行伸缩引发安全隐患。从安装边界来看，设备完全收缩状态下长度较短，可通过标准宽度的车间通道、货运电梯，伸展后可覆盖数米到十数米的输送距离，机身宽度适配常规周转箱、标准纸箱的输送尺寸，作业时仅需保证放置地面平整，无需额外打地脚螺栓固定，到位后锁死脚轮即可投入使用，能够快速完成作业布置，适配临时装卸、流水线临时调整、旺季产能扩充等灵活作业需求，在电商仓储、轻工制造、快递分拣、食品包装等行业都有广泛的适用空间。
