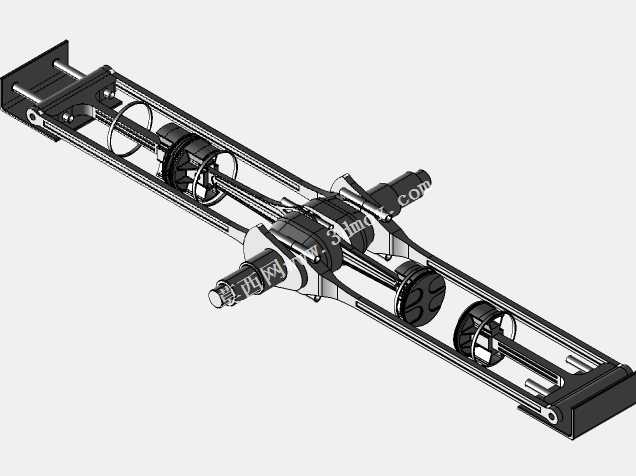

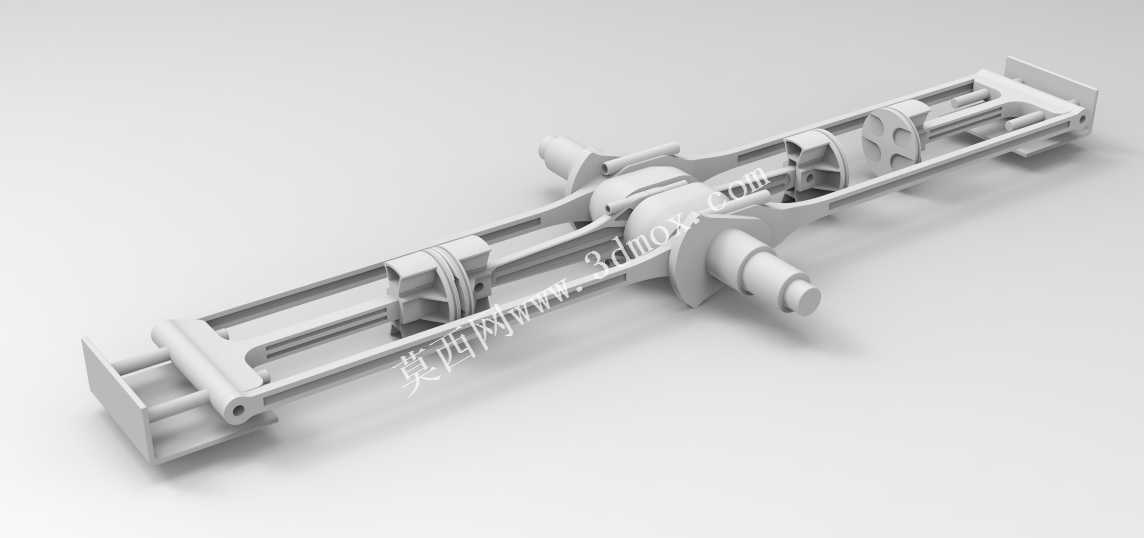

对向活塞对置气缸运动仿真结构设计

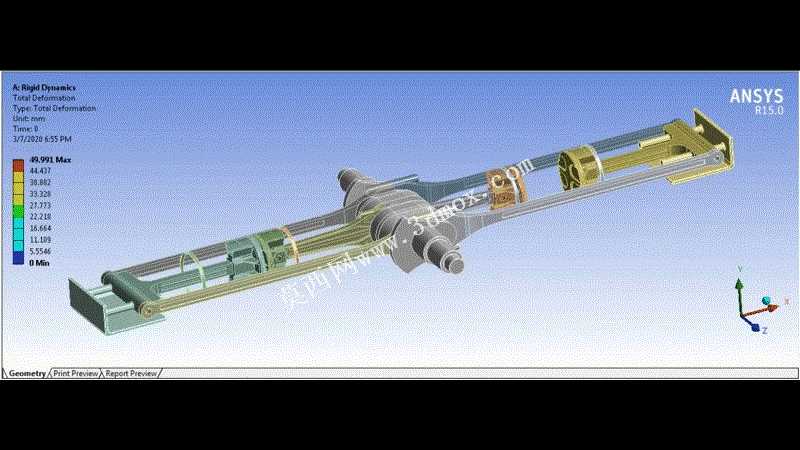

该结构主要面向高功率密度动力输出场景设计，可应用于特种动力装备、小型航空动力单元、高性能试验动力平台等对动力单元体积、重量、输出平顺性有严苛要求的领域，区别于传统直列、V型气缸布局，对置对向活塞的结构能够抵消活塞往复运动产生的一阶、二阶惯性力，从根源上降低动力单元运行时的振动幅值，减少配套减振结构的设计冗余，压缩整体动力包的安装空间。从实际用途来看，这套运动机构核心是完成燃烧能量到旋转扭矩的转换，两侧对向布置的活塞在气缸套内做同步相向、相背的往复运动，共用同一燃烧室空间的设计能够让燃烧膨胀压力同时作用在两个活塞顶面，相比单活塞结构能够在相同缸径、相同燃烧压力下获得更大的动力输出行程，提升热能转换的机械效率，同时省去了传统发动机的气缸盖结构，降低了高温高压区域的密封失效风险，减少了热管理系统的设计复杂度。在功能特性层面，这套运动机构通过两侧对称布置的传动连杆、十字滑块结构将活塞的直线往复运动同步传递到中部的动力输出轴，传动路径完全对称，两侧活塞的运动相位完全匹配，不会出现偏载、运动卡滞的问题；运动过程中活塞侧推力被对称结构抵消，活塞与缸壁之间的侧向磨损大幅降低，能够有效延长缸套与活塞组件的使用寿命，降低运行过程中的摩擦损耗；同时对称的进排气通路布置在气缸两端，能够实现高效的扫气过程，提升充气效率，优化燃烧过程的废气残留占比，进一步提升动力输出的响应速度与燃烧效率。设计思路上，整体采用完全对称的布局逻辑，从活塞组件、连杆传动件到动力输出轴的支撑结构均沿气缸中心轴线对称分布，所有受力点均设置对称的支撑约束，避免单侧受力带来的结构变形；传动环节采用刚性导向结构约束活塞的运动路径，保证活塞往复运动的直线度，避免活塞偏磨导致的密封失效；同时预留了运动仿真的分析边界，可针对不同转速、不同燃烧压力工况下的结构形变、应力分布、运动干涉情况进行验证，提前识别结构薄弱点，优化各部件的截面尺寸与材料选型，在保证结构强度满足峰值工况要求的前提下，尽可能降低运动部件的重量，减少往复运动的惯性质量，提升动力响应速度。在外形尺寸与安装边界层面，整体结构沿气缸轴向呈长条形布局，径向尺寸远小于同排量的传统气缸结构，安装固定点对称分布在两端的支撑座与中部的动力输出壳体上，安装接口可适配不同的动力舱布局需求；运动过程中所有部件的运动包络均在结构外轮廓范围内，无超出本体的运动部件，不需要额外预留过大的周边安全间隙，能够有效压缩动力单元的整体安装空间，适配紧凑化的动力舱设计要求；同时动力输出轴的位置位于结构中部，可直接对接后续的传动变速单元，不需要额外设置换向传动结构，进一步压缩整个动力系统的轴向尺寸，适配更多轻量化、紧凑化的动力应用场景。
