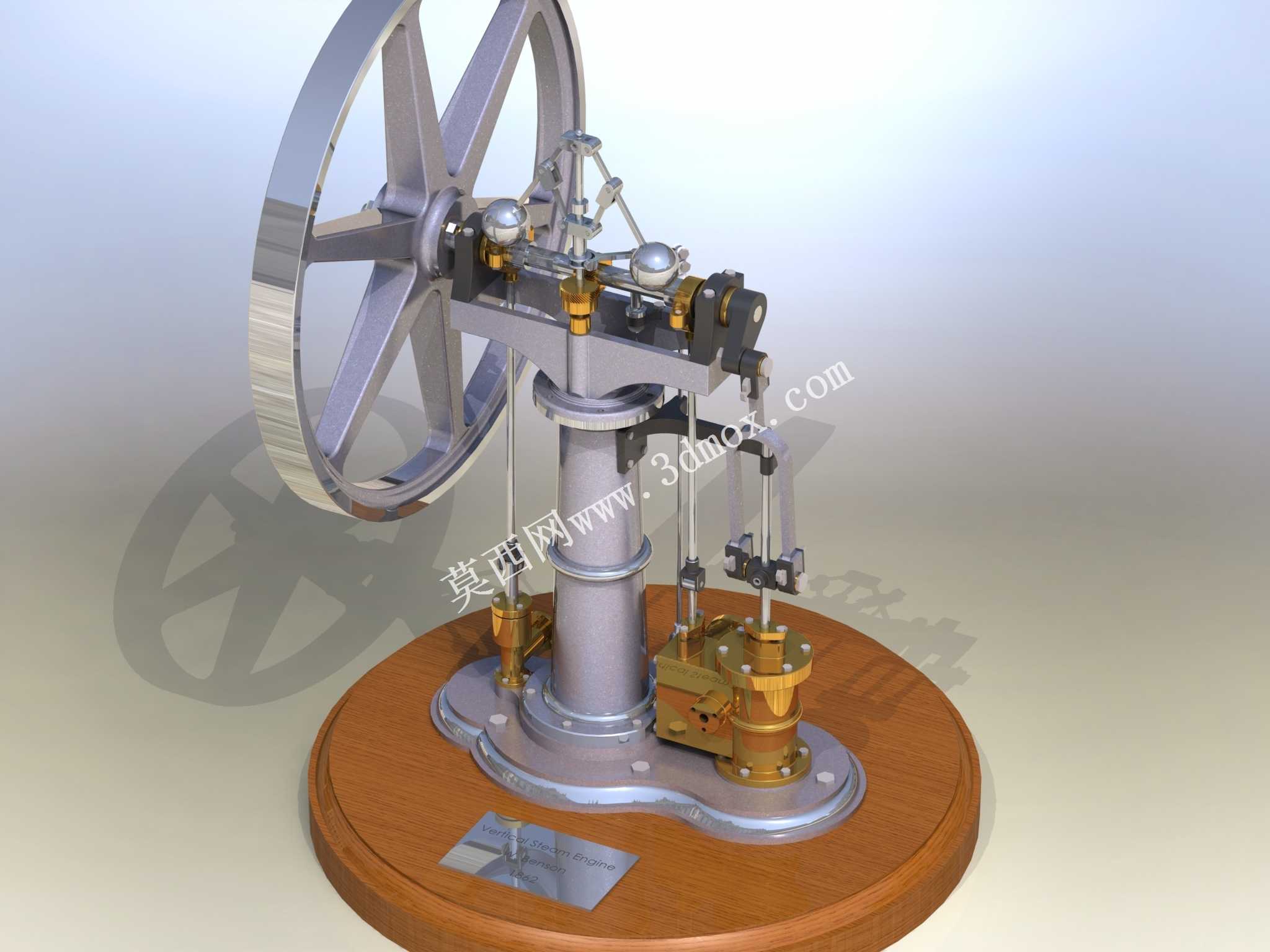

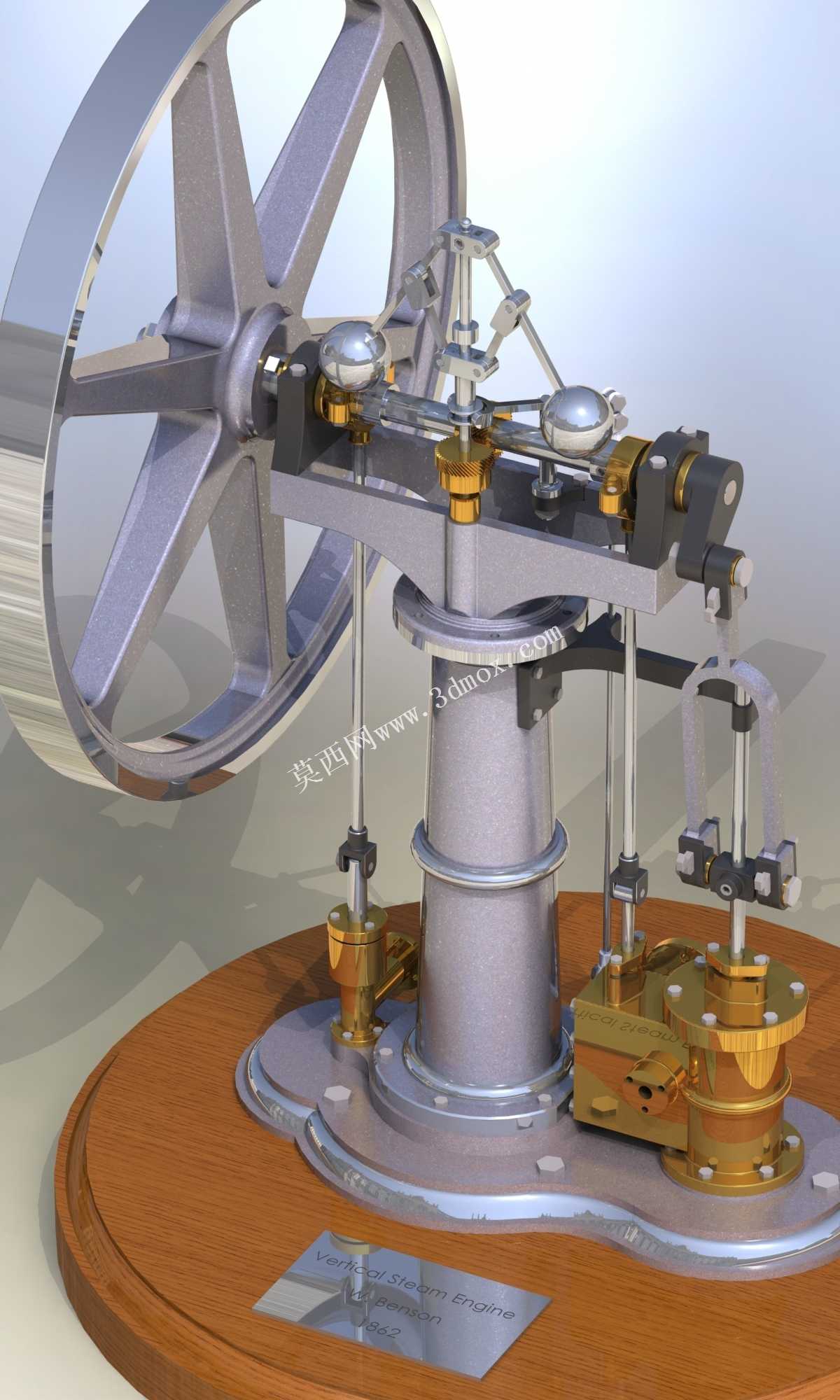

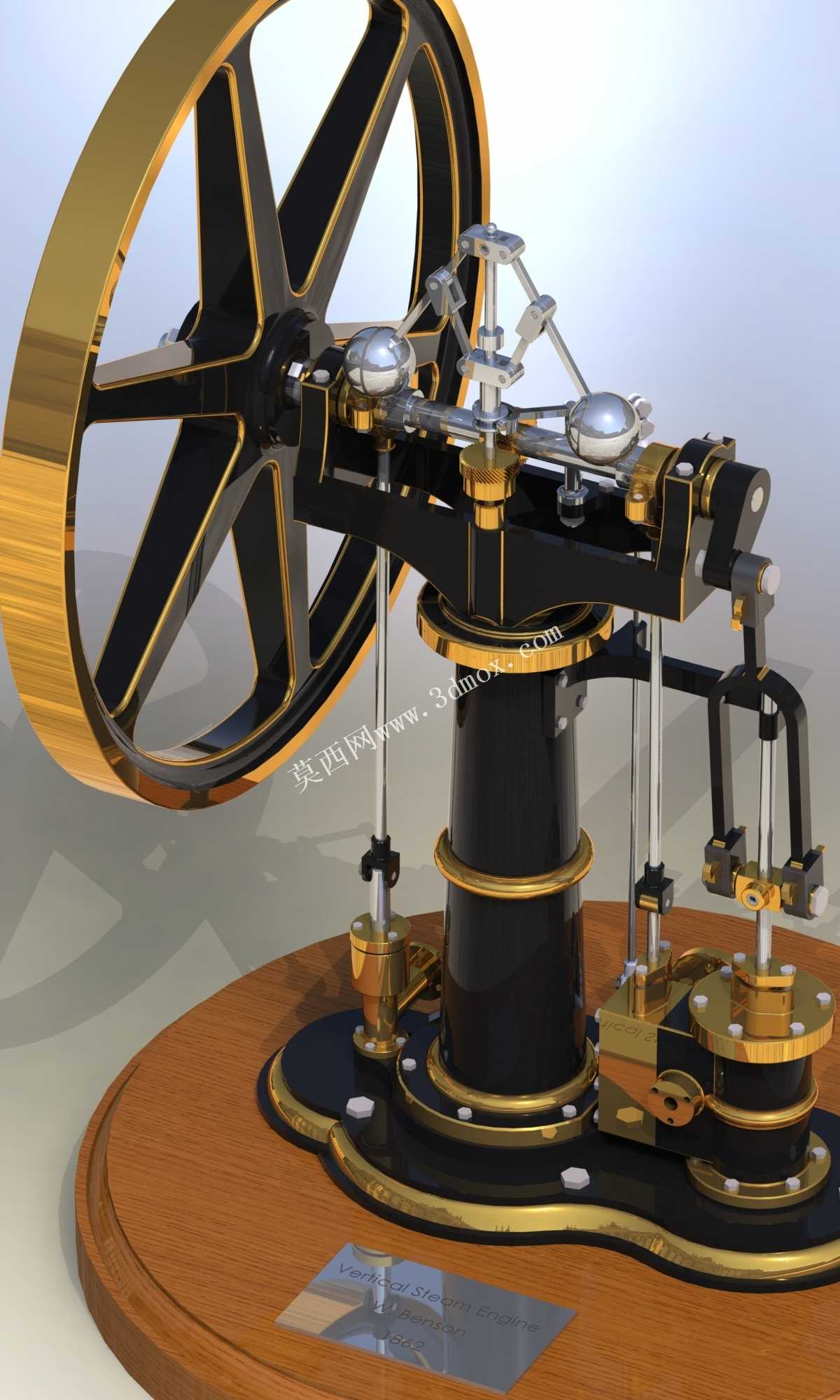

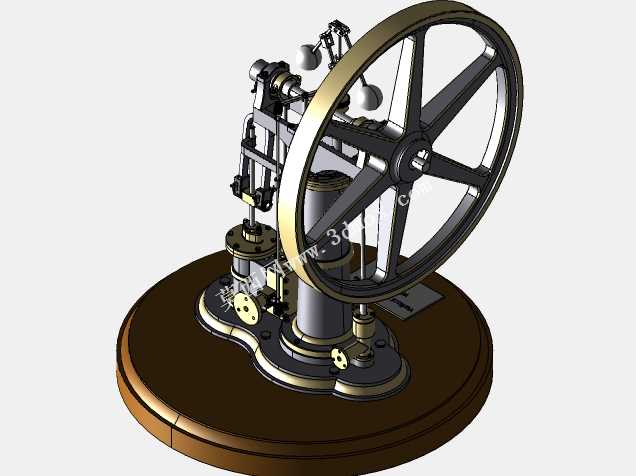

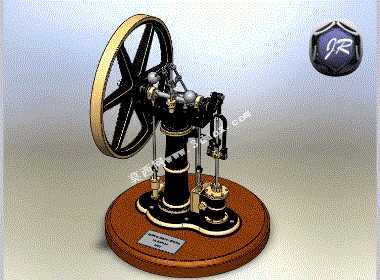

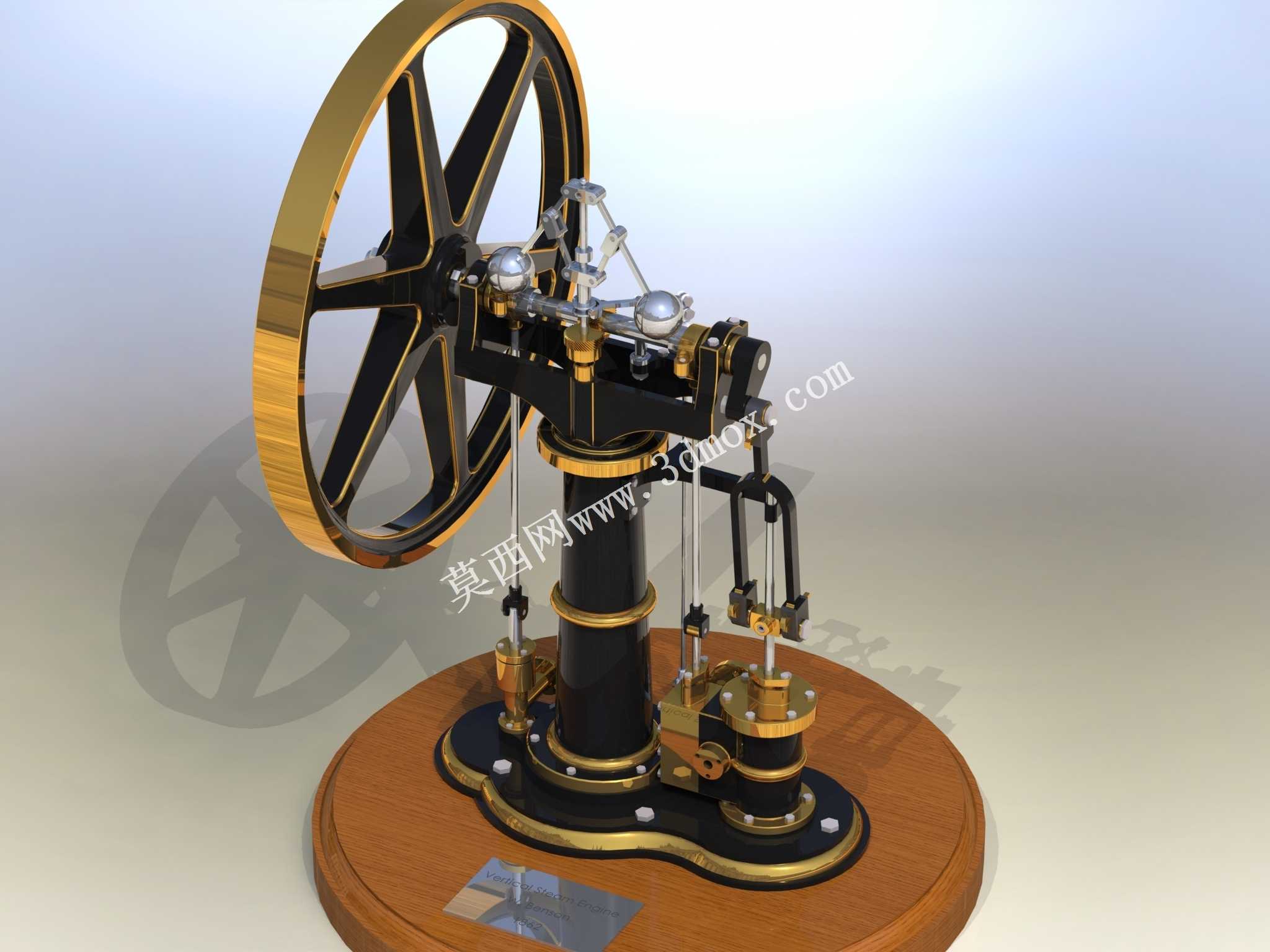

复古立式本森蒸汽机结构展示

这款立式蒸汽机是十九世纪中期经典的倒置气缸动力装置，气缸布置于曲轴上方，采用垂直布局搭配叉形连杆结构，从根源上规避了十字头与滑动活塞杆的偏磨问题，整体结构简洁紧凑，可适配小功率动力输出场景，在小型工厂动力驱动、作坊加工设备配套、早期小型船舶辅机动力、教学演示教具等场景中都有广泛的应用空间。设备采用单立柱支撑核心结构，立柱作为整个动力单元的承载主体，上部集成配气机构与飞轮安装位，下部连接底座与气缸总成，将配气阀组、曲柄连杆机构、飞轮传动部件沿垂直轴线有序排布，大幅缩减了设备的水平占地尺寸。底座采用圆形木质承托结构搭配金属安装底板，金属底板预留了气缸、立柱、配气管路的精准安装定位孔，安装时只需将底板与固定基座通过螺栓锁紧，即可完成整机的固定，安装边界清晰，无需额外复杂的调平工序，适配多种安装台面。动力输出端通过大直径辐条式飞轮实现，飞轮既可以储存做功行程的能量，带动曲柄连杆机构完成进气、压缩、排气的完整循环，保证运转的平顺性，也可通过皮带轮外接输出轴，为其他设备提供旋转动力。配气机构采用顶置滑阀设计，通过偏心轮带动滑阀往复运动，精准控制气缸的进排气时序，配合垂直布置的活塞连杆，将蒸汽的压力能转化为曲轴的旋转机械能，整套配气传动结构外露布置，便于日常的维护与工况观察。气缸与配气阀组采用黄铜材质加工，既满足了高温高压蒸汽环境下的密封与耐腐蚀要求，也兼顾了复古机械的质感表现，立柱与飞轮、曲柄部件采用金属切削加工，配合精密的装配公差，保证运转过程中无卡滞、异响。叉形连杆的设计让活塞杆的受力始终沿垂直轴线方向，减少了侧向力带来的磨损，延长了核心部件的使用寿命，整机的动力参数适配低压蒸汽工况，无需过高的蒸汽压力即可稳定运转，适合小型动力需求场景使用，同时完整的机械结构也可作为热能动力教学的演示模型，直观展示蒸汽机的工作原理与机械传动逻辑。
