3D打印机外壳有机玻璃固定夹结构

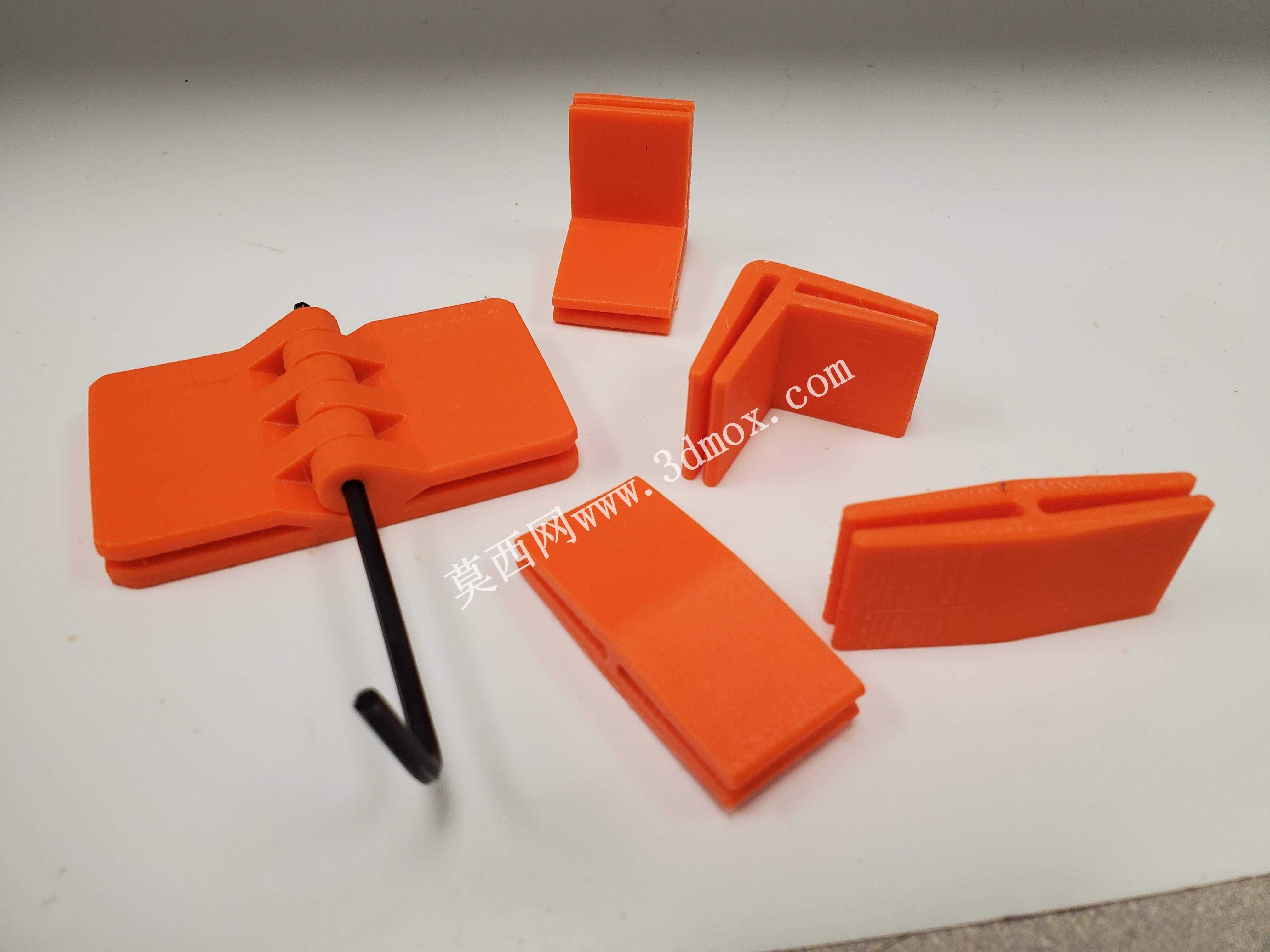

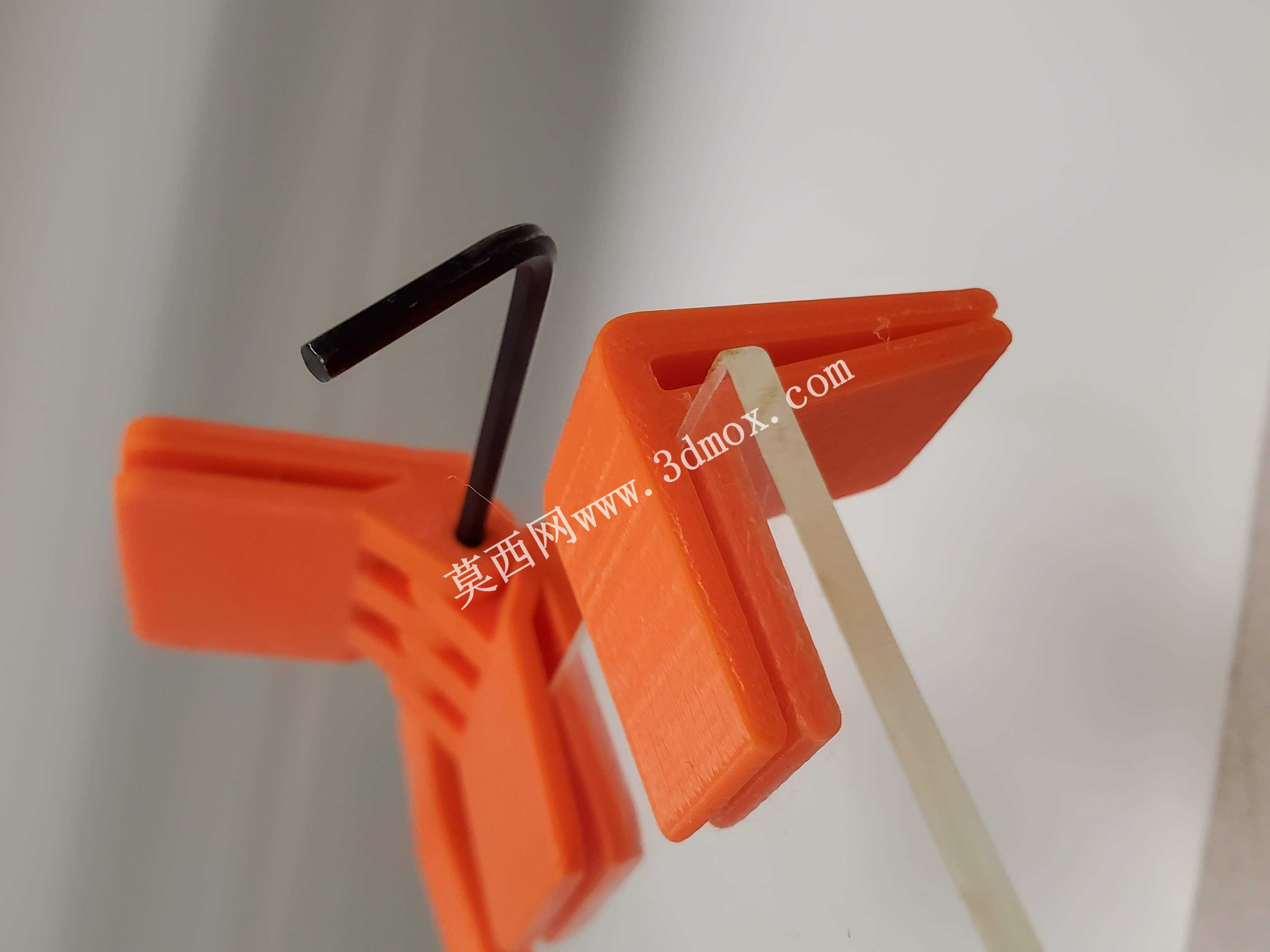

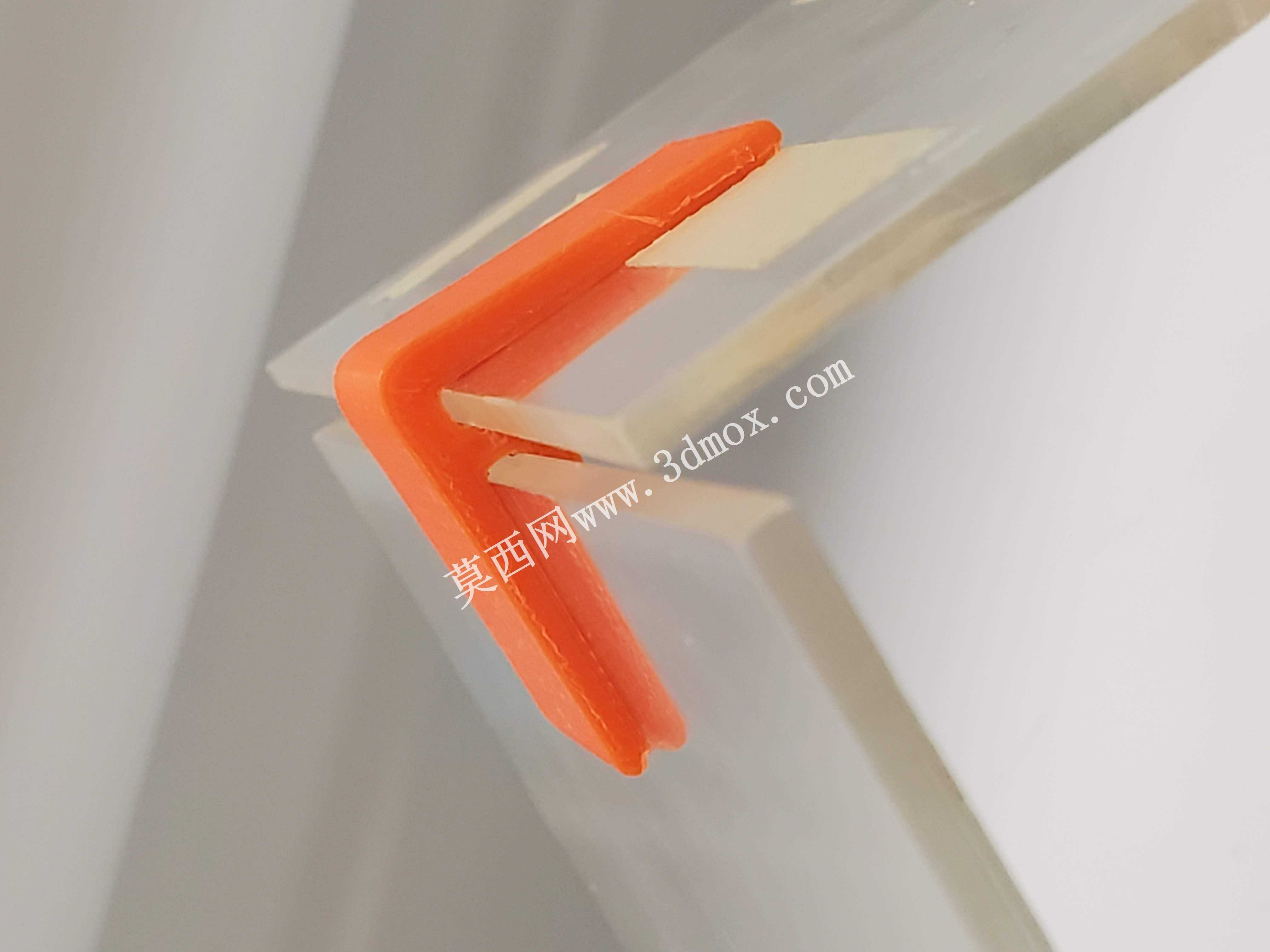

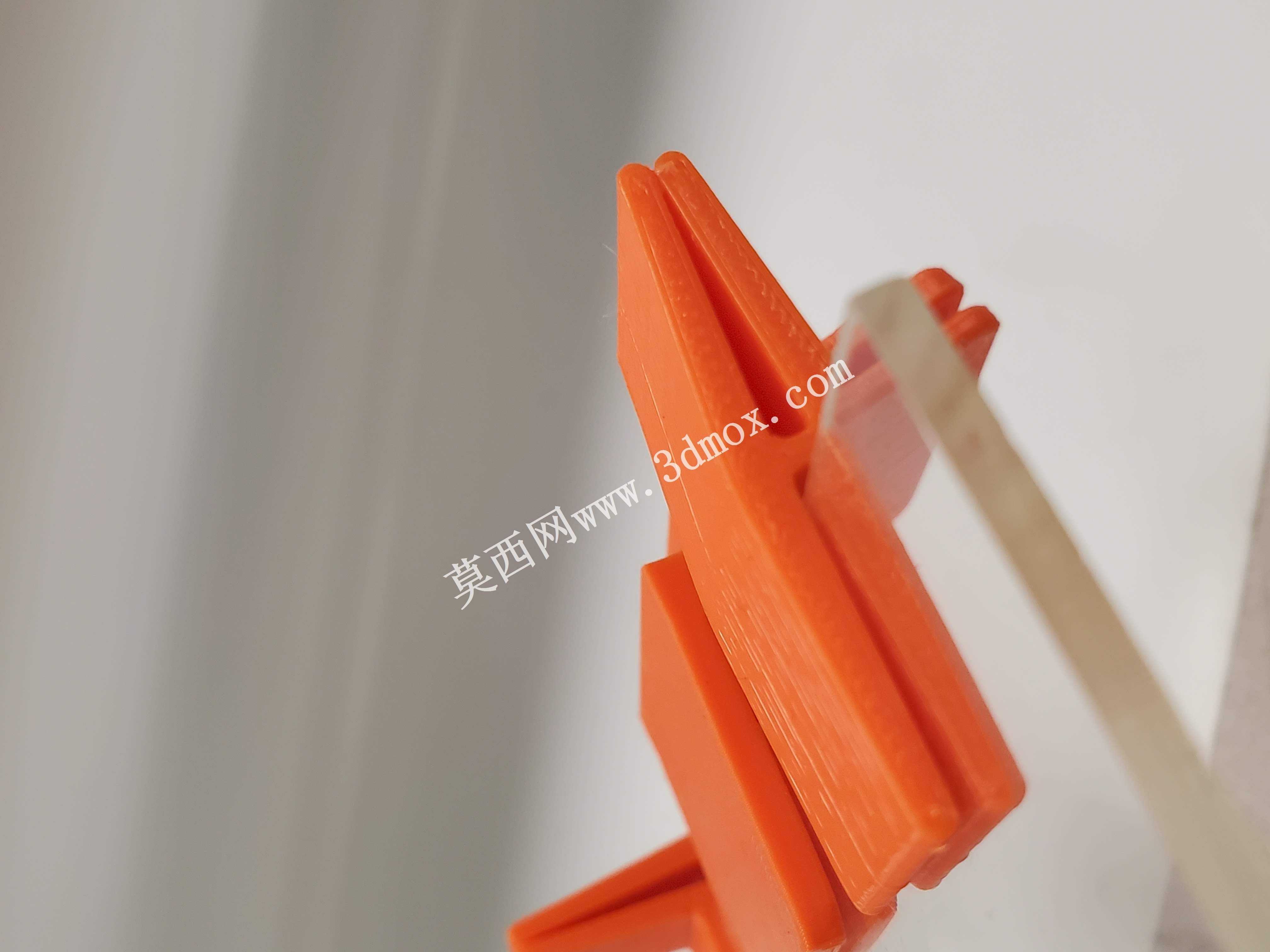

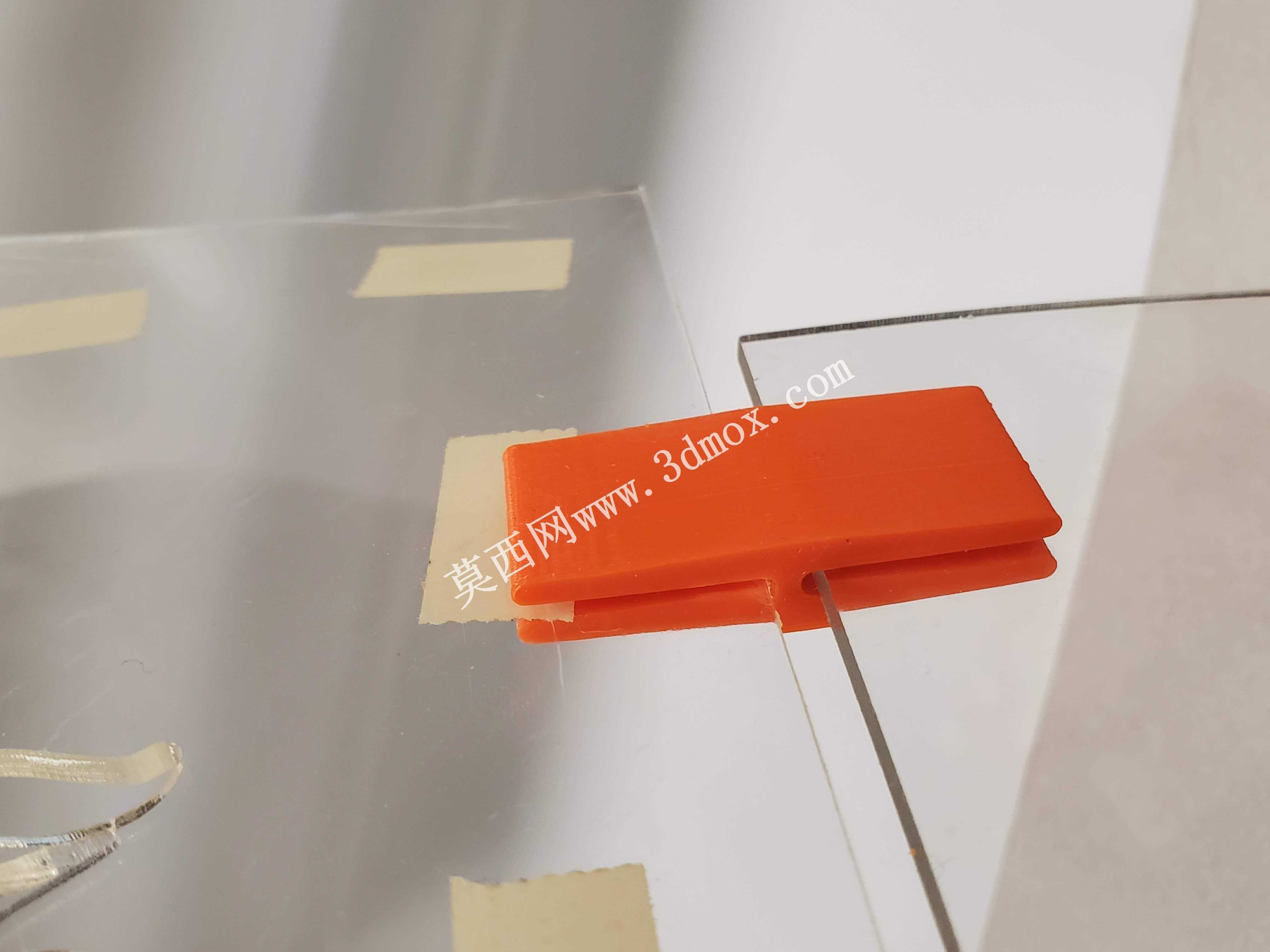

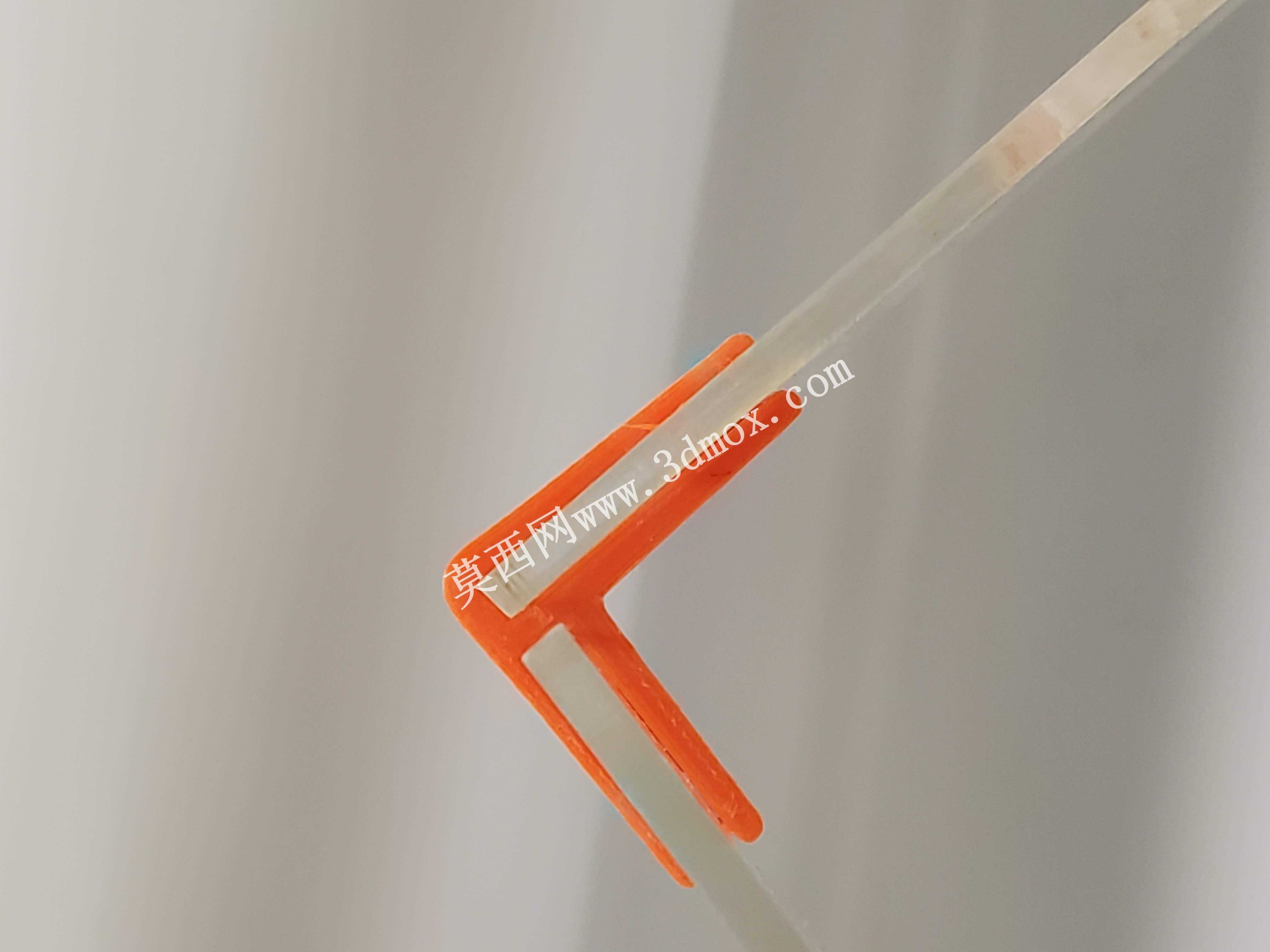

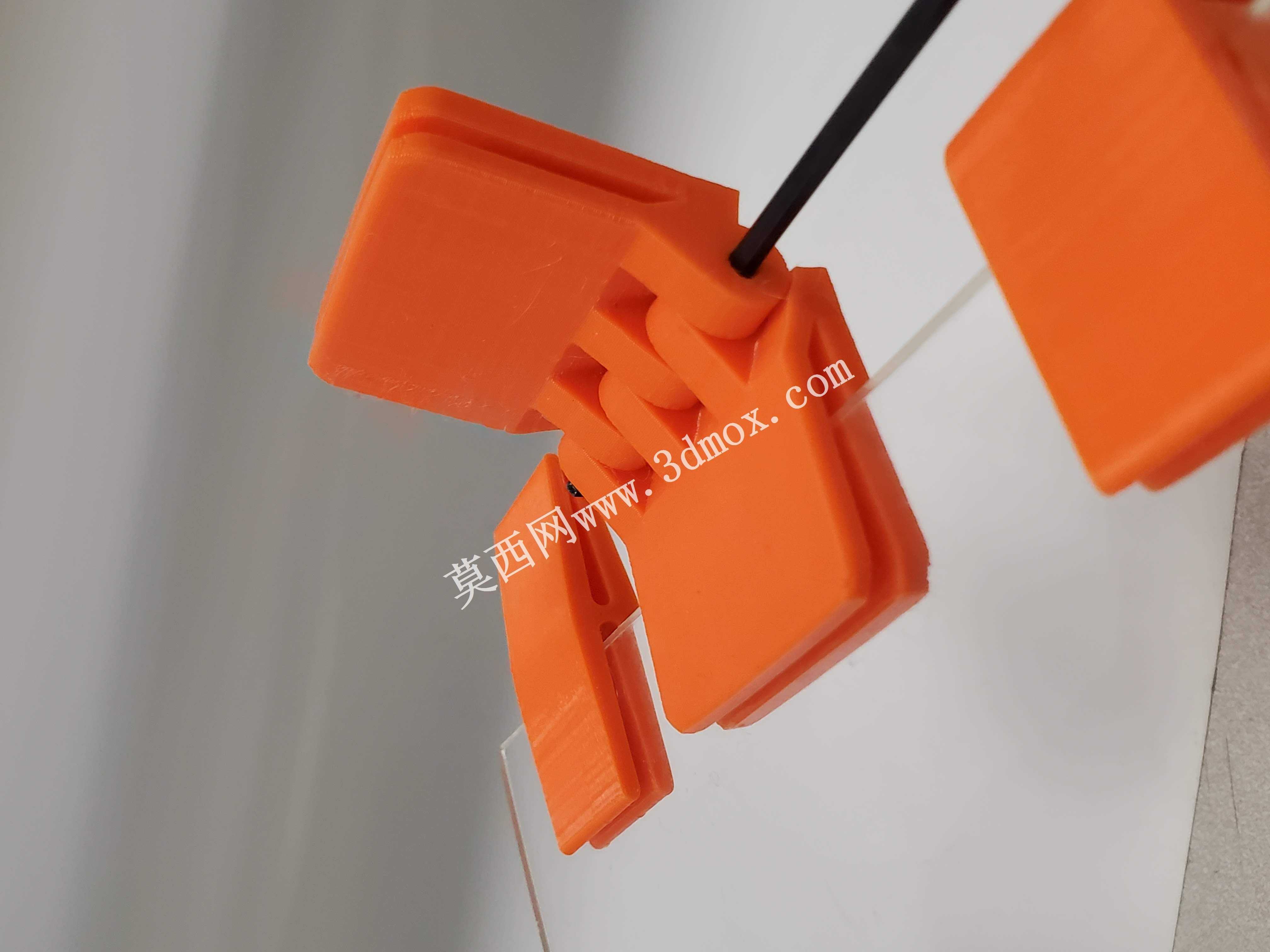

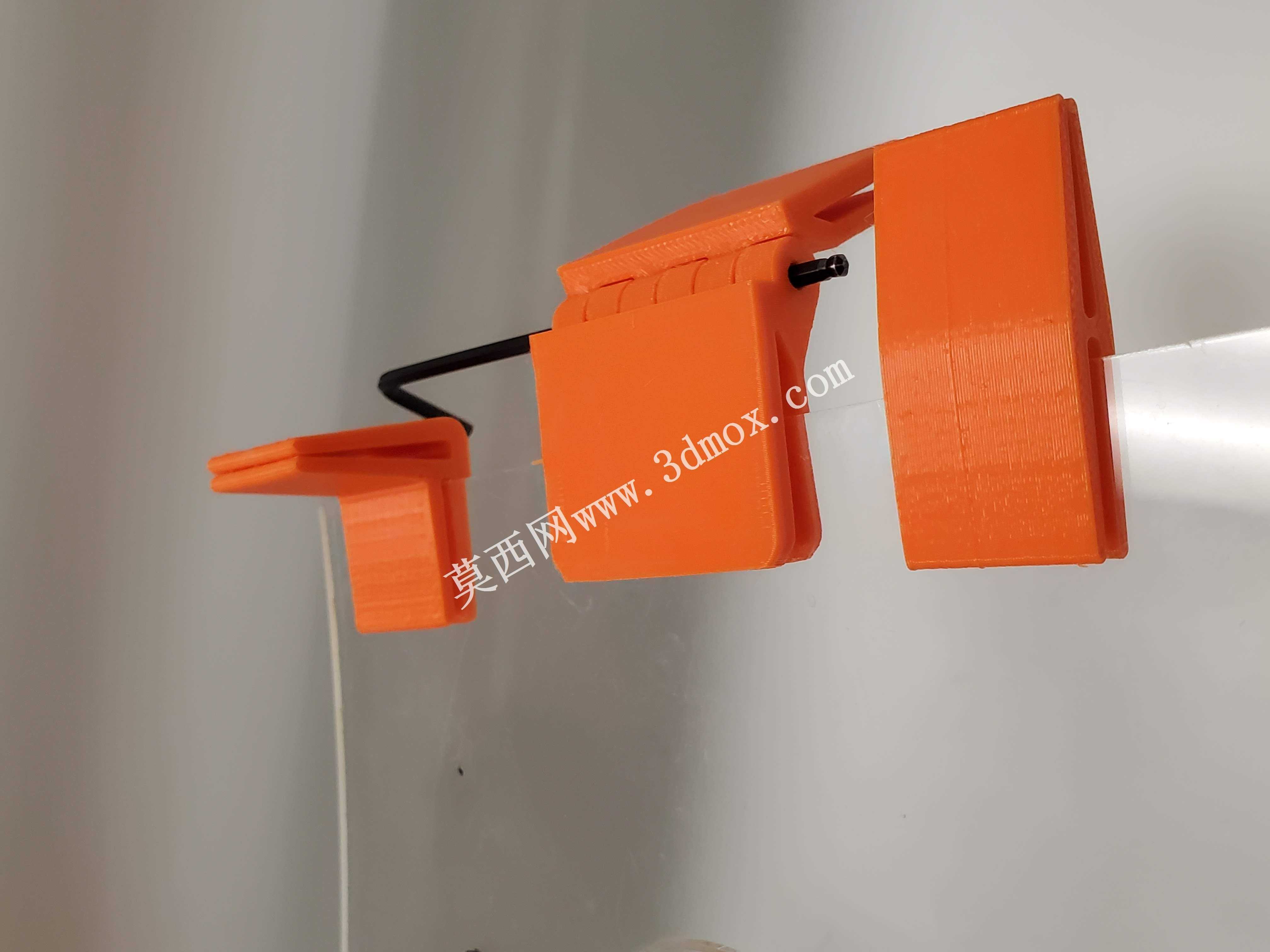

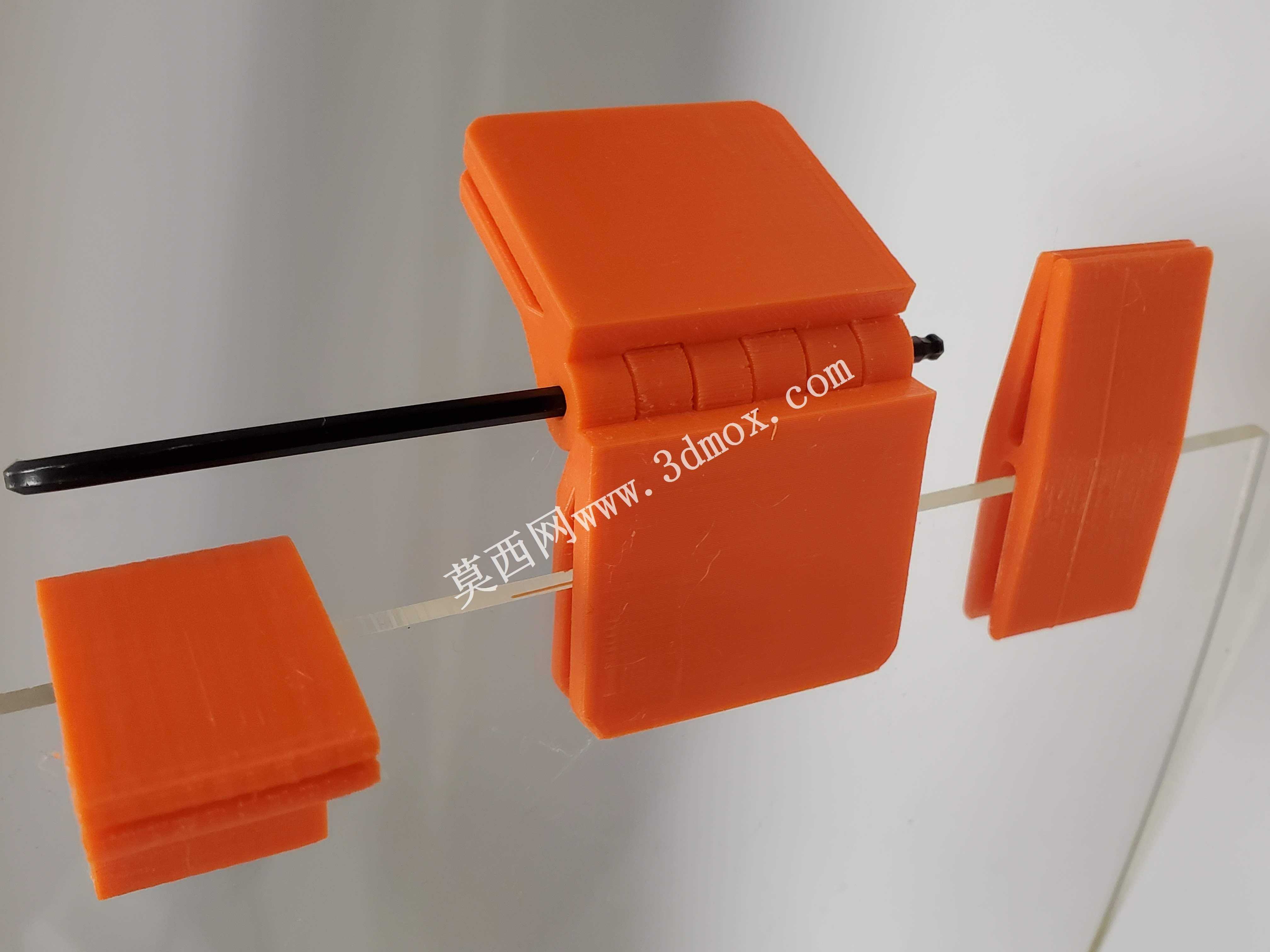

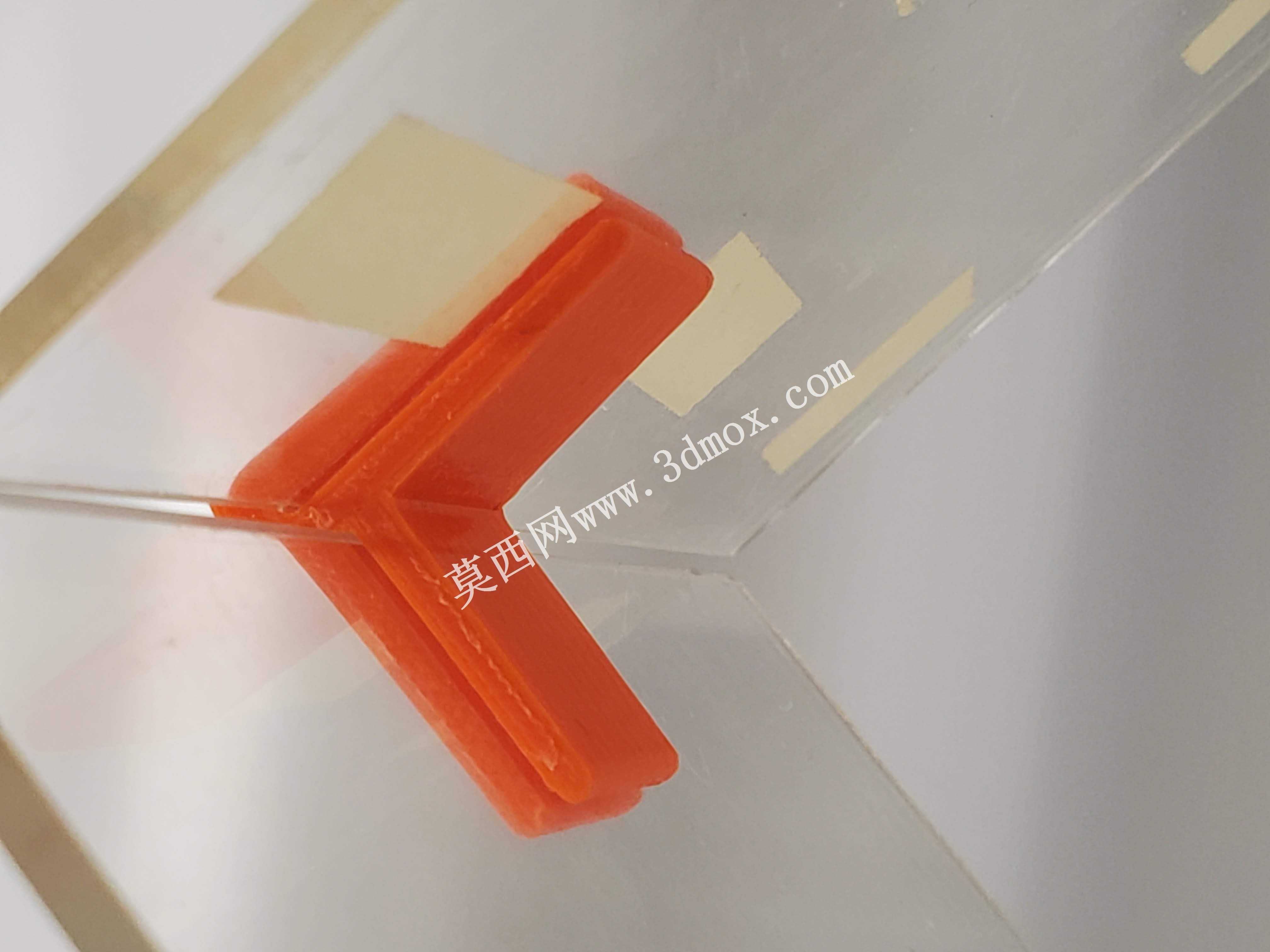

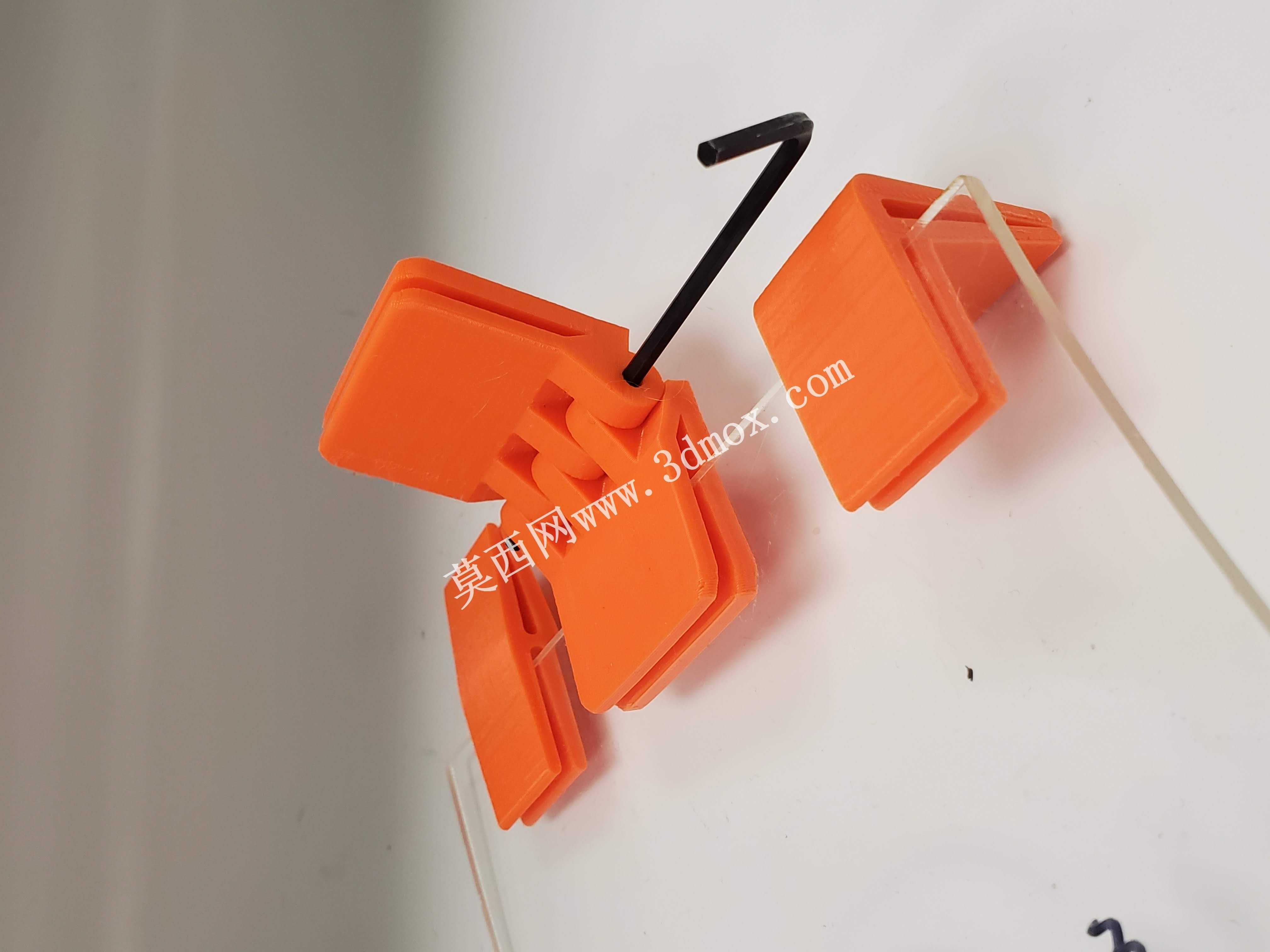

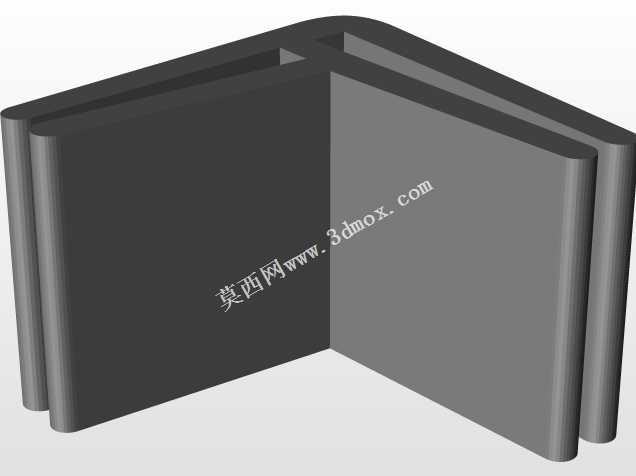

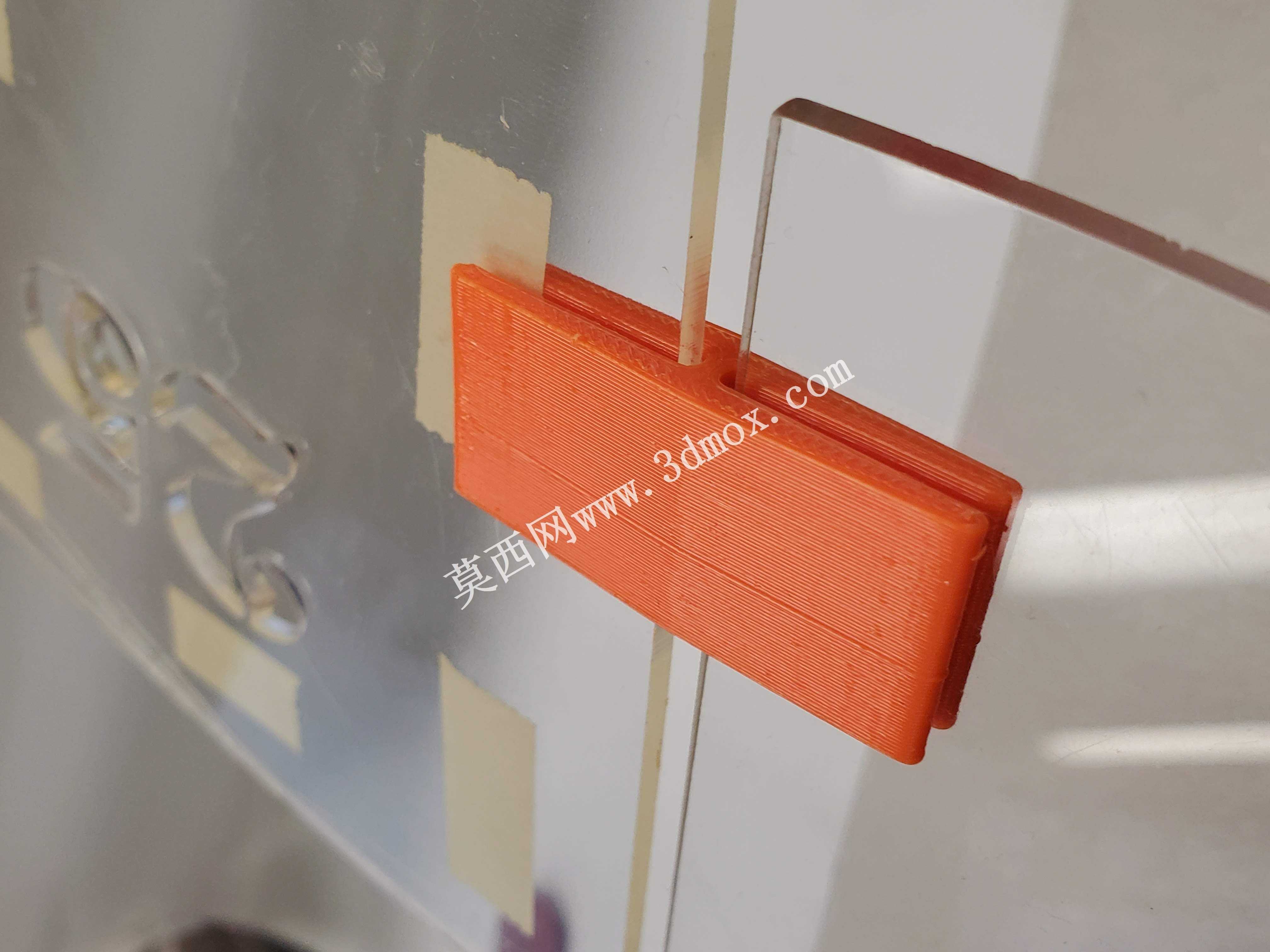

这款固定夹主要应用于桌面级FDM3D打印机的外防护结构装配场景，针对DIY组装、改装3D打印机时，亚克力有机玻璃外罩的快速固定需求设计，解决了传统螺丝打孔固定易造成板材开裂、拆装维护繁琐、密封间隙难控制的痛点，同时也可适配小型设备透明防护挡板、实验装置观测面板的临时或永久固定场景。产品核心功能是实现2.5mm与0.08英寸两种常规厚度有机玻璃板材的无打孔夹持固定，夹体采用对称式楔形夹持结构，内侧预留微齿状防滑纹路，夹持时可均匀分散对板材边缘的压力，避免薄亚克力板受集中应力出现崩边、开裂问题，夹持后板材不会出现滑移、松脱，可有效阻隔3D打印机工作时产生的细微耗材粉尘外溢，同时降低打印过程中步进电机、散热风扇产生的高频噪音向外传递，还能避免打印过程中外界气流直吹打印区域造成的模型翘边、层间粘接不良问题。设计思路上采用了一体化铰接结构，每个夹体的侧角位置延伸出2-3组铰接链段，打印时无需额外添加支撑结构，两次打印即可成型完整的铰接销轴位，装配时仅需使用3mm规格的螺栓或者薄销钉穿入铰接孔，即可完成夹体的开合结构组装，配合带边缘夹角的铰接压合面，夹体开合阻尼适中，单人即可完成板材对位与夹持操作，无需额外辅助工具。安装边界方面，夹体夹持端的开口深度适配常规2-3mm厚度的防护板材，夹体背部预留了临时固定与永久固定两种安装位，临时固定时可搭配支架实现快速卡位，需要长期固定时可点涂少量胶水实现永久性密封，夹体与设备框架贴合的基面做了平面度优化，安装后夹体与框架、板材之间的微小间隙可使用强力胶带填充剥离，实现防护外罩的全密封效果，整体结构紧凑，不会占用3D打印机的内部打印空间，也不会干涉X、Y、Z轴的运动行程，多组夹体配合使用时，可根据设备外罩的尺寸灵活调整安装间距，在板材的四个边角、长边中点位置均匀布置即可实现稳固夹持，拆装时仅需松开铰接处的紧固件即可快速取下防护板，方便对打印机内部进行喷头清理、平台调平、耗材更换等日常维护操作。
