多通道FDM3D打印灯丝递进送料机构

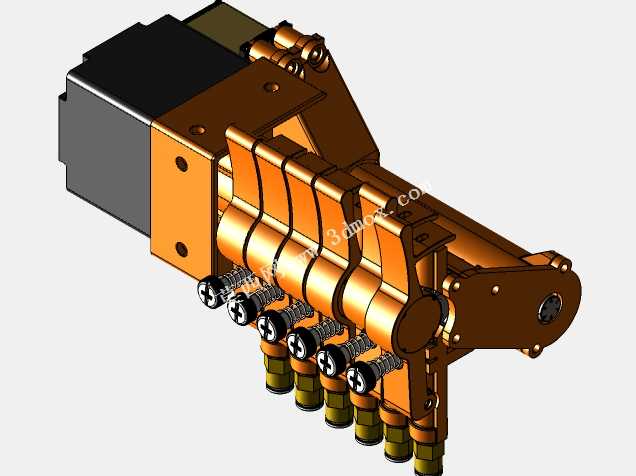

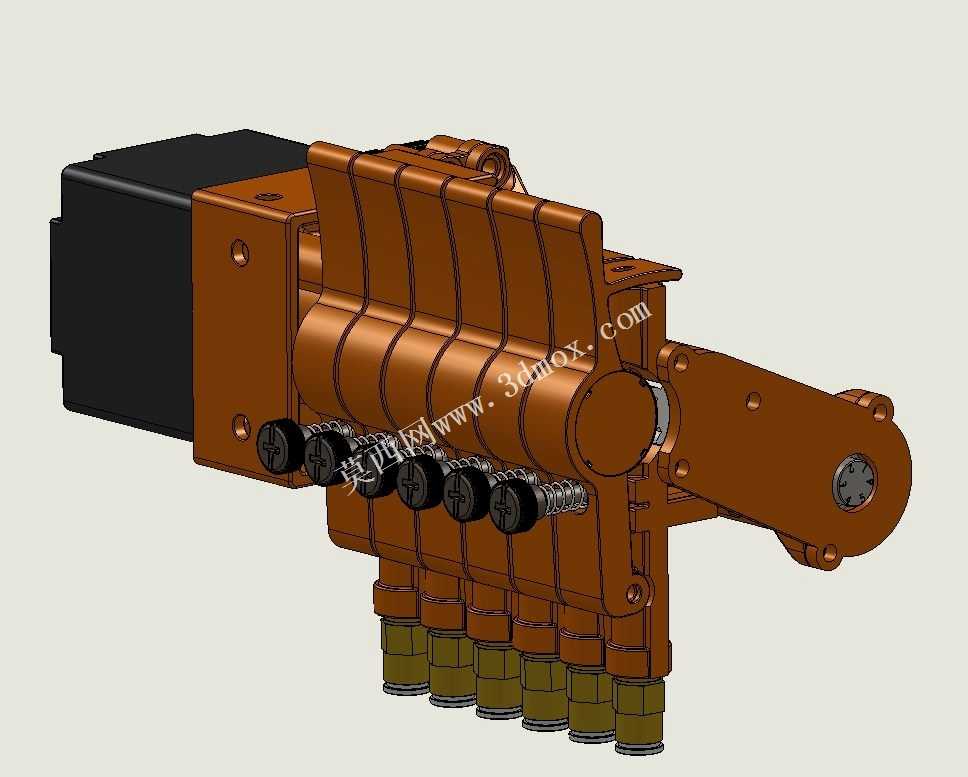

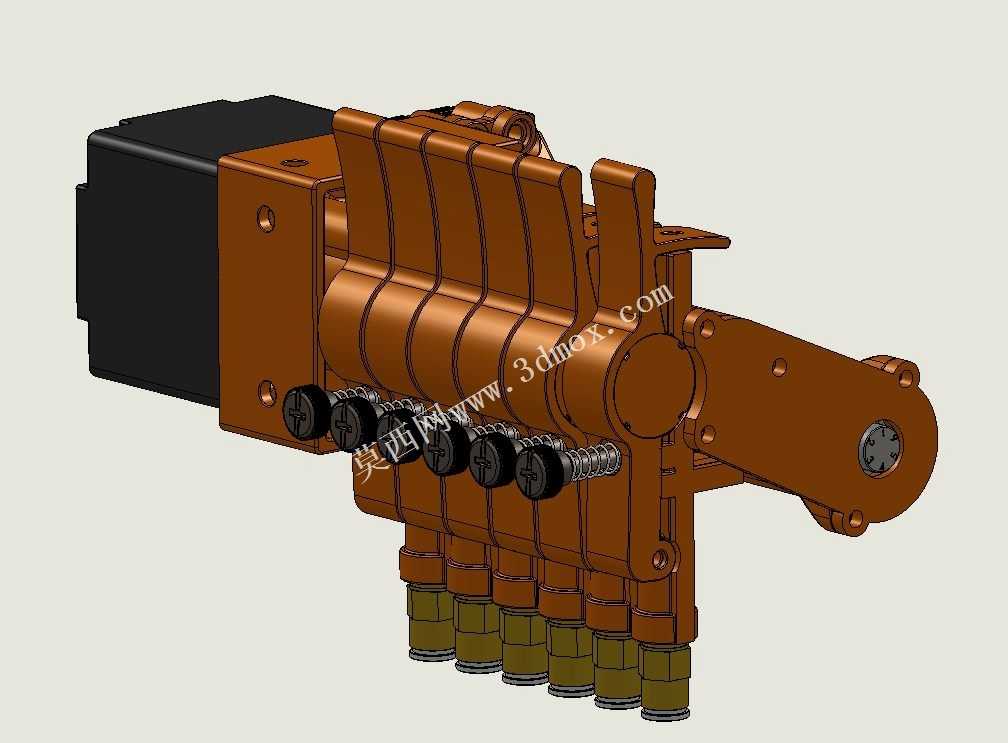

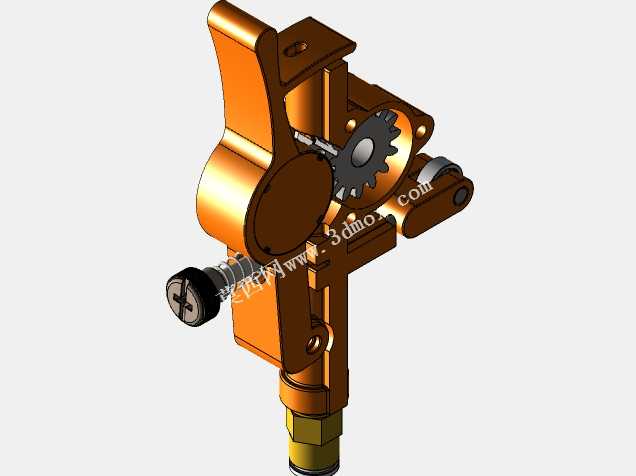

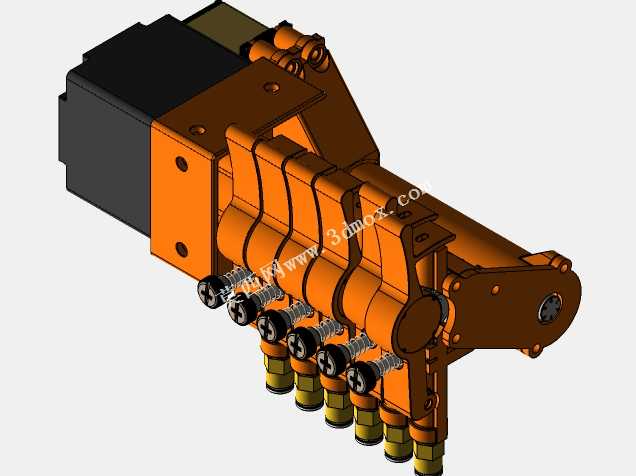

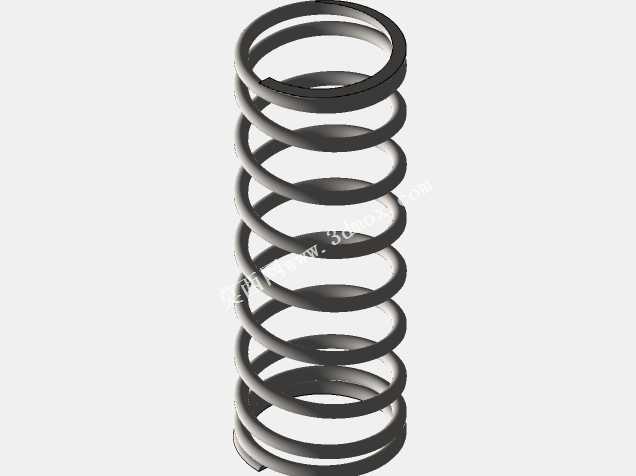

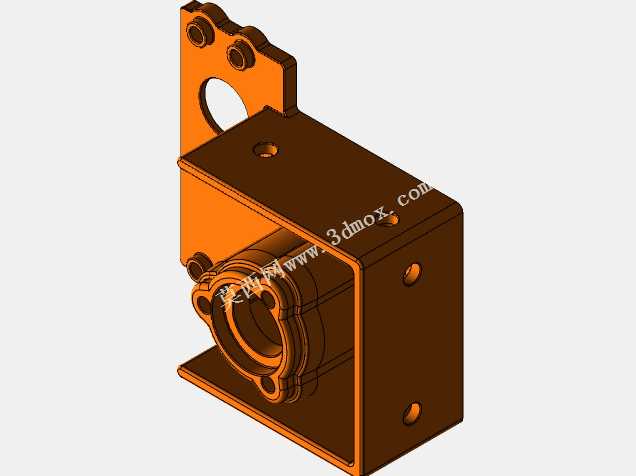

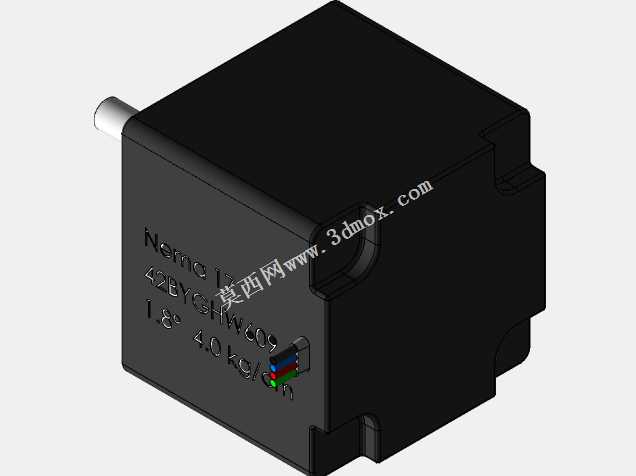

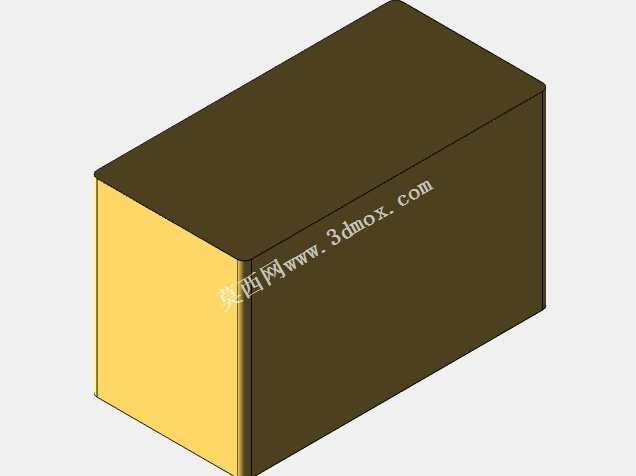

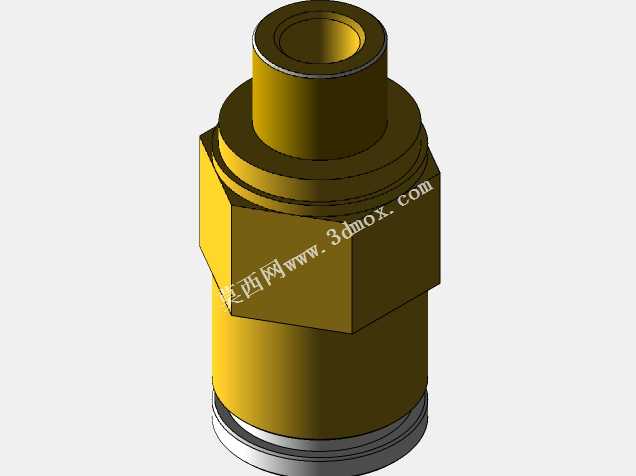

该送料机构主要面向多色、多耗材切换的熔融沉积成型3D打印场景，可适配桌面级及小型工业级多喷头3D打印设备，解决传统单通道送料结构无法实现多耗材快速切换、打印过程中换料断丝、耗材进给精度不足的痛点，在文创模型多色打印、功能件多材料复合打印、支撑耗材与模型耗材自动切换等作业场景中，能够稳定完成不同材质打印灯丝的输送与切换动作，大幅降低多材料打印过程中的人工干预频率，提升复杂打印作业的连续运行能力。设备核心用途是精准控制多根打印灯丝的进给与退回动作，通过独立的通路控制实现不同耗材的选择性进料，配合打印喷头的加热熔融动作，将对应耗材稳定输送至熔融腔，同时在切换耗材时可精准执行旧料回抽、新料进给的动作，避免不同耗材在流道内混色、堵头，保障多材料打印的成型质量。产品功能特性上，该机构采用集成式多通路布局，单组机构可同时容纳六路独立的灯丝输送通道，每一路都配置独立的压紧调节结构与送料驱动衔接位，可根据不同耗材的直径、硬度特性调整压紧力，适配PLA、ABS、柔性TPU等多种常见3D打印灯丝的输送需求；机构侧方配置的弹簧压紧组件可自适应耗材直径的微小公差，避免送料过程中出现打滑、啃丝的问题，末端的快插式接头可直接适配标准耗材导管，快速对接打印喷头端，减少耗材输送路径的弯折阻力。设计思路上，该机构采用模块化集成设计，将六路送料通路整合在同一安装基座上，整体采用紧凑的层叠式布局，尽可能压缩机构的横向占用空间，同时预留统一的驱动安装位与安装固定孔位，可直接适配标准的步进驱动组件，无需额外设计转接结构即可完成整机装配；每一路送料的走线、耗材通路都做了等阻设计，保障不同通路的耗材输送阻力一致，避免不同通道进给精度出现偏差，同时在耗材入口处做了导向倒角处理，方便用户快速穿丝，减少换料操作的难度。外形尺寸与安装边界方面，该机构整体采用长方体集成布局，驱动端预留标准的42步进电机安装法兰位，可直接与市面通用的送料步进电机对接，基座上的固定孔位采用通用孔距设计，可直接安装在多数桌面级3D打印机的型材机架上，机构末端的耗材接头采用标准的快插规格，可直接对接外径4mm的标准聚四氟乙烯耗材导管，安装时仅需预留驱动电机的接线空间与耗材导管的弯折空间即可，无需对原有打印机的机架结构做大幅改动，适配性较强。
