KBP封装桥式整流器塑封外壳结构

这款KBP封装形式的桥式整流器外壳，是小功率电源整流场景中应用极为广泛的电子元器件封装结构，常见于各类小功率开关电源、家电控制板、小型工业设备供电模块、消费类电子适配器的电路设计中，承担着将交流输入转换为直流输出的整流桥载体功能，能够为内部四颗整流二极管芯片提供可靠的绝缘防护、结构支撑与引脚定位，是直插式整流桥量产应用中普及率极高的封装形态。

从实际用途来看，该外壳适配的KBP系列整流桥通常覆盖1A到3A的额定电流区间，反向耐压覆盖常见的50V到1000V规格，可直接焊接在PCB板上完成全桥整流功能，无需用户额外搭建四颗分立二极管的整流电路，能够大幅缩减板级电路的占用空间，降低生产环节的插件焊接工序复杂度，在小功率AC-DC转换场景中是性价比极高的选型方案，日常接触的手机充电器、小型家电电源板、工控辅助供电板、LED驱动电源中都能见到同封装结构的身影。

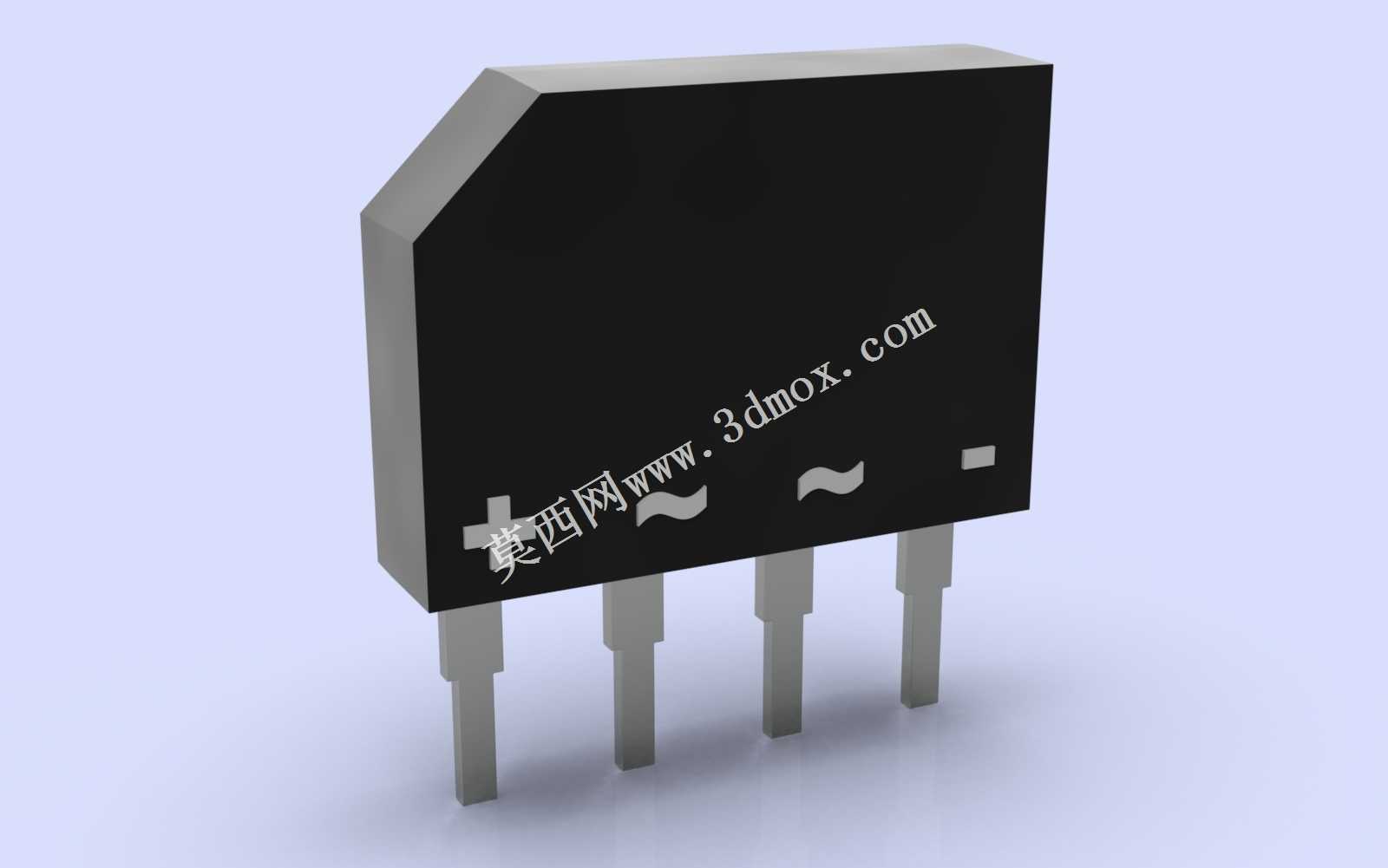

在功能特性设计上，这款外壳采用黑色绝缘阻燃塑压材质成型，外壳表面预留了极性标识区域，清晰标注交流输入引脚与直流正负极输出引脚的位置，能够避免生产插件过程中出现极性反向的装配错误；外壳与引脚的结合处做了密封贴合设计，能够阻挡日常使用环境中的潮气、粉尘侵入内部芯片粘接区域，提升元器件在温湿度变化环境下的工作可靠性，直插式引脚采用标准间距设计，能够适配常规波峰焊的生产工艺要求，引脚的抗弯折强度满足常规插件作业的受力要求，不会出现插件过程中引脚弯折断裂的问题。

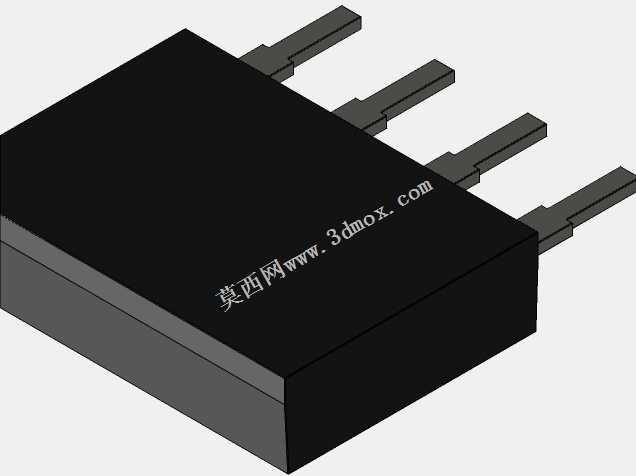

从设计思路层面，这款外壳的造型充分兼顾了生产便利性与使用可靠性：外壳顶部做了斜切边角处理，既能够在封装注塑过程中优化塑封料的流动填充路径，减少注塑缺料、内部气泡的成型缺陷，也能够在PCB组装环节提供清晰的视觉对位参考，提升插件工序的作业效率；引脚的伸出长度做了标准化设定，既能够保证焊接时引脚穿过PCB焊盘后有足够的上锡长度，也不会因为引脚过长导致剪脚工序额外增加工作量，外壳的本体厚度控制在合理区间，能够在满足内部芯片封装空间要求的前提下，尽可能降低元器件在PCB板上的高度占用，适配薄型化电源产品的结构设计需求。

在外形尺寸与安装边界上，这款KBP外壳的引脚间距遵循行业通用的KBP封装标准，四个直插引脚呈等间距直线排布，插件时对应PCB上的四个标准焊盘孔位即可完成定位，不需要额外设计定制化的固定结构；外壳本体的宽度、高度与长度尺寸完全匹配行业通用的KBP封装尺寸公差要求，能够直接适配市面上主流的KBP系列整流桥的自动插件机供料规格，不需要调整设备的料架与插件参数；外壳底部与PCB板面贴合的平面做了平整度控制，焊接后外壳能够平稳贴附在PCB表面，不会出现本体倾斜导致的引脚受力、焊接虚焊问题，元器件安装完成后在板上的突出高度满足绝大多数小功率电源产品的内部空间余量要求，不会和外壳内部的其他结构件产生干涉。
