三角构型履带行走模组结构设计

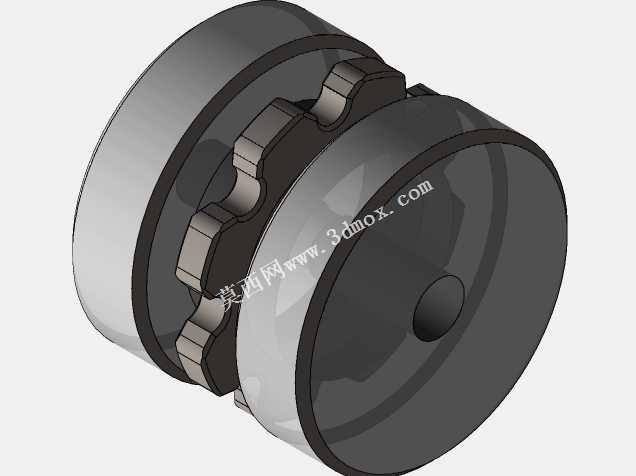

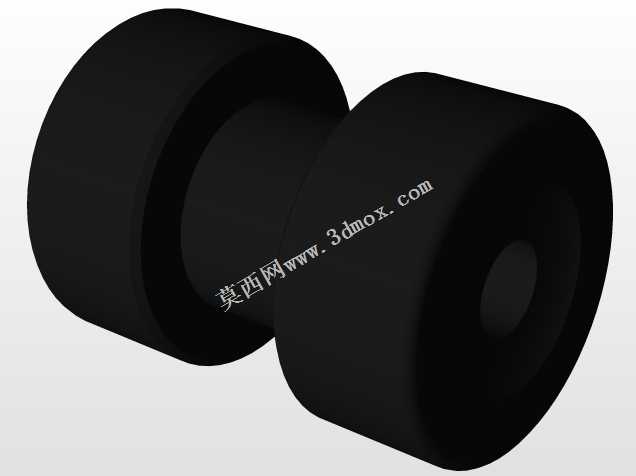

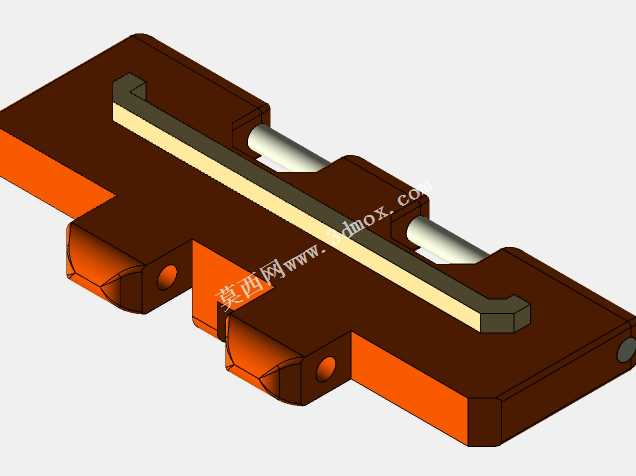

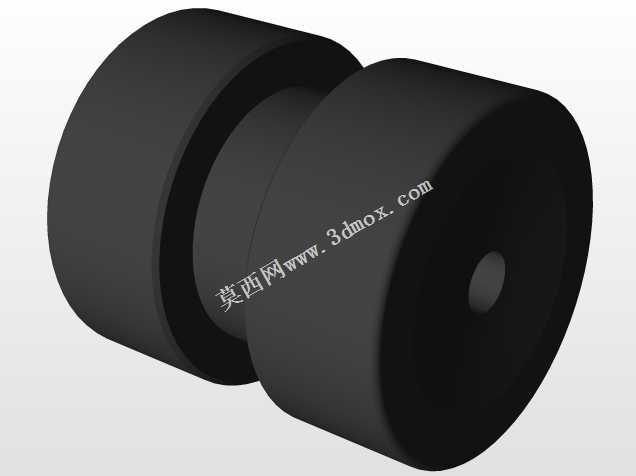

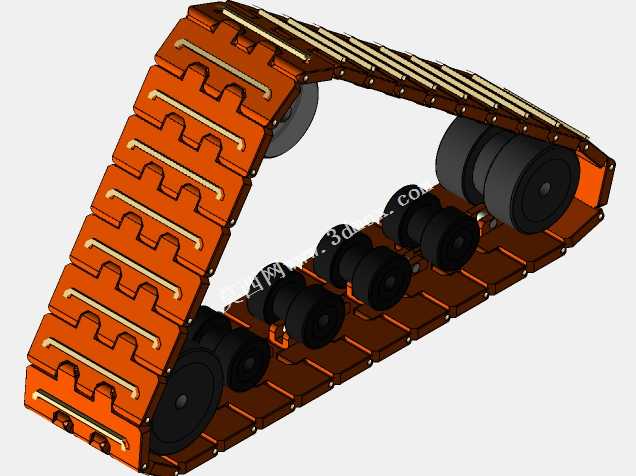

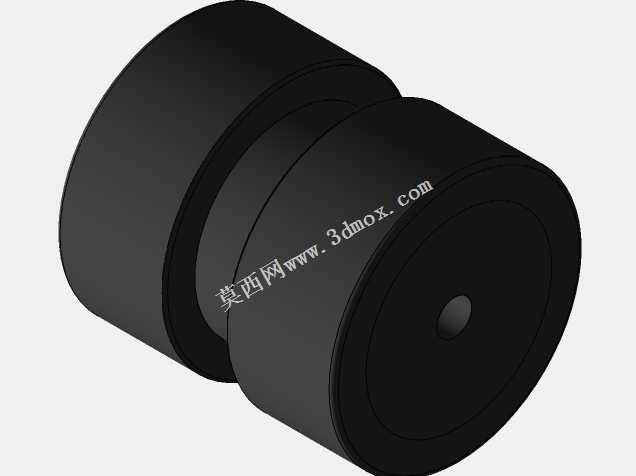

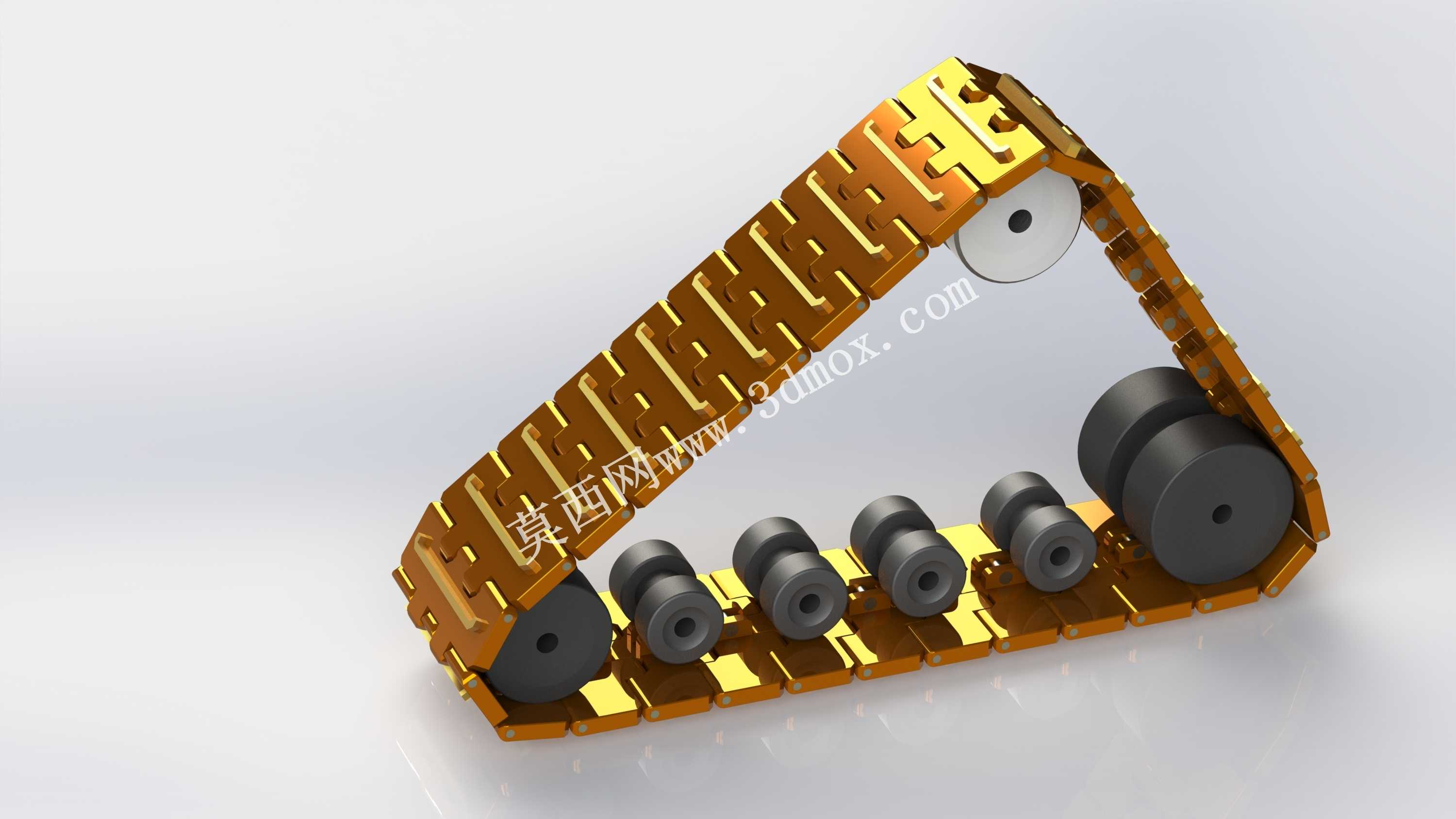

该三角构型履带行走模组，主要面向小型特种作业机器人、微型勘探载具、桌面级教学演示平台等场景设计，可适配复杂非铺装路面的行走需求，相比轮式行走结构，能提供更大的接地面积，在松软沙土、细碎碎石、轻度障碍路面上有效降低接地比压，避免行走打滑或陷滞问题，同时三角布局的结构可提升越障高度，轻松越过高度接近模组总高三分之一的垂直障碍，适配狭小空间内的移动作业需求。从功能特性来看，该模组采用分段式金属质感履带板拼接结构，单块履带板通过铰接销轴串联成闭合环带，相邻履带板之间预留合理转动间隙，保证环带绕经驱动轮、导向轮时可顺畅弯折，不会出现卡滞或拉扯断裂问题；模组上部设置单组导向轮作为三角结构的上顶点，下部沿水平方向排布五组负重轮，负重轮采用双轮缘结构，可卡在履带板内侧的导向凸缘之间，避免行走过程中履带发生横向脱轨；模组后端设置大直径驱动轮，驱动轮外缘的啮合齿可精准嵌入履带板内侧的啮合槽内，将驱动扭矩稳定传递到整条履带，带动模组整体行进。设计过程中优先考虑了结构紧凑性与安装适配性，整体采用等腰三角布局，上部导向轮与下部前后端负重轮的连线形成稳定的三角支撑轮廓，整体横向厚度控制在较窄范围，可直接嵌入小型载具的底盘侧边安装位，无需额外拓宽底盘宽度；安装边界上，模组上部预留驱动轴安装孔位，可直接对接标准规格的驱动电机输出轴，下部负重轮的轮轴采用统一轴径设计，可通过侧边支架统一固定在载具底盘上，履带张紧度可通过调整上部导向轮的上下安装位置实现，无需额外加装张紧轮结构，简化整体装配流程。外形尺寸方面，模组整体高度与长度比例控制在1:1.6左右，接地段履带保持水平状态，保证静止状态下载具的稳定性，行走过程中负重轮可沿履带内侧滚道顺畅滚动，将载具的载荷均匀分散到接地的各块履带板上，降低单块履带板的受力峰值，提升整体结构的使用寿命；履带板表面设置连续的防滑凸纹，在光滑硬质路面上也能提供足够的抓地力，避免起步或制动时出现打滑问题，同时履带板采用模块化拼接设计，单块履带板出现磨损或损坏时，仅需拆卸对应铰接销轴即可更换，无需拆解整条履带，大幅降低后期维护成本。
