Mach3控制数控切割焊接两用加工设备

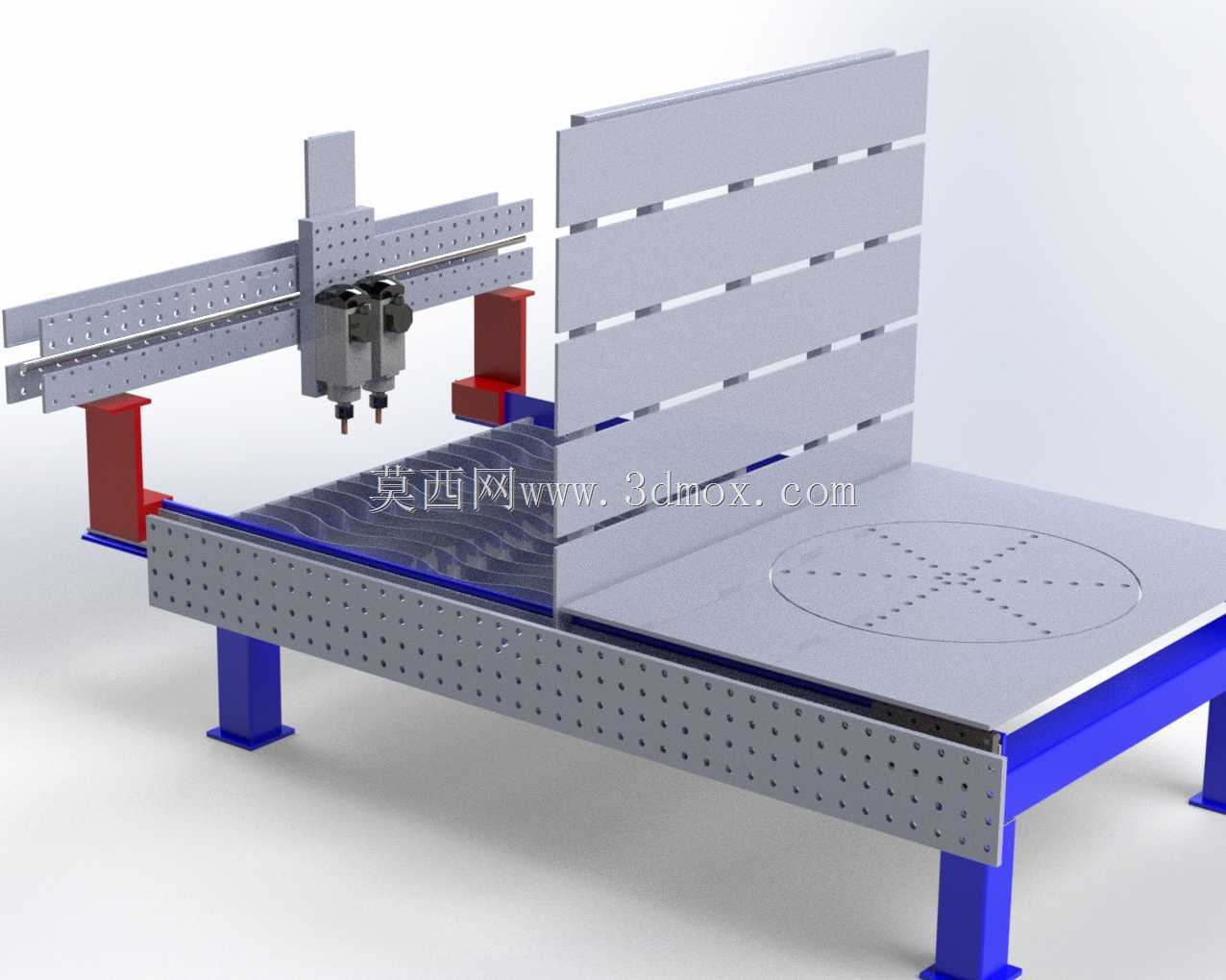

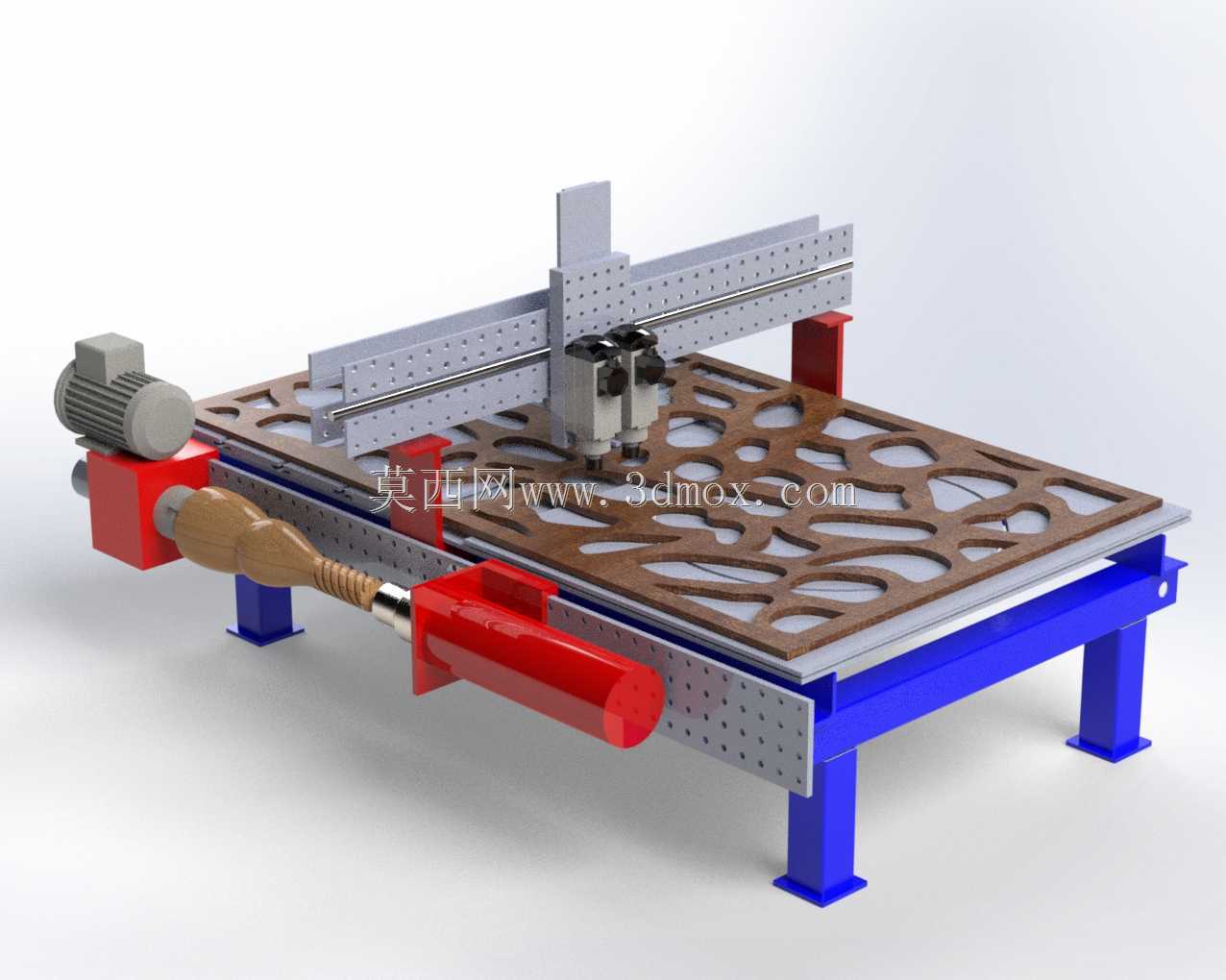

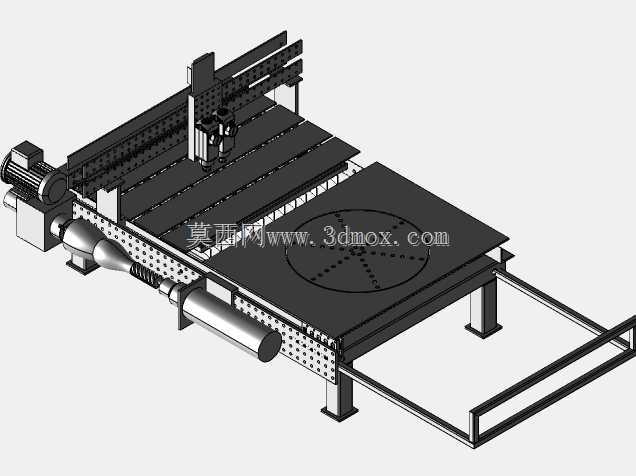

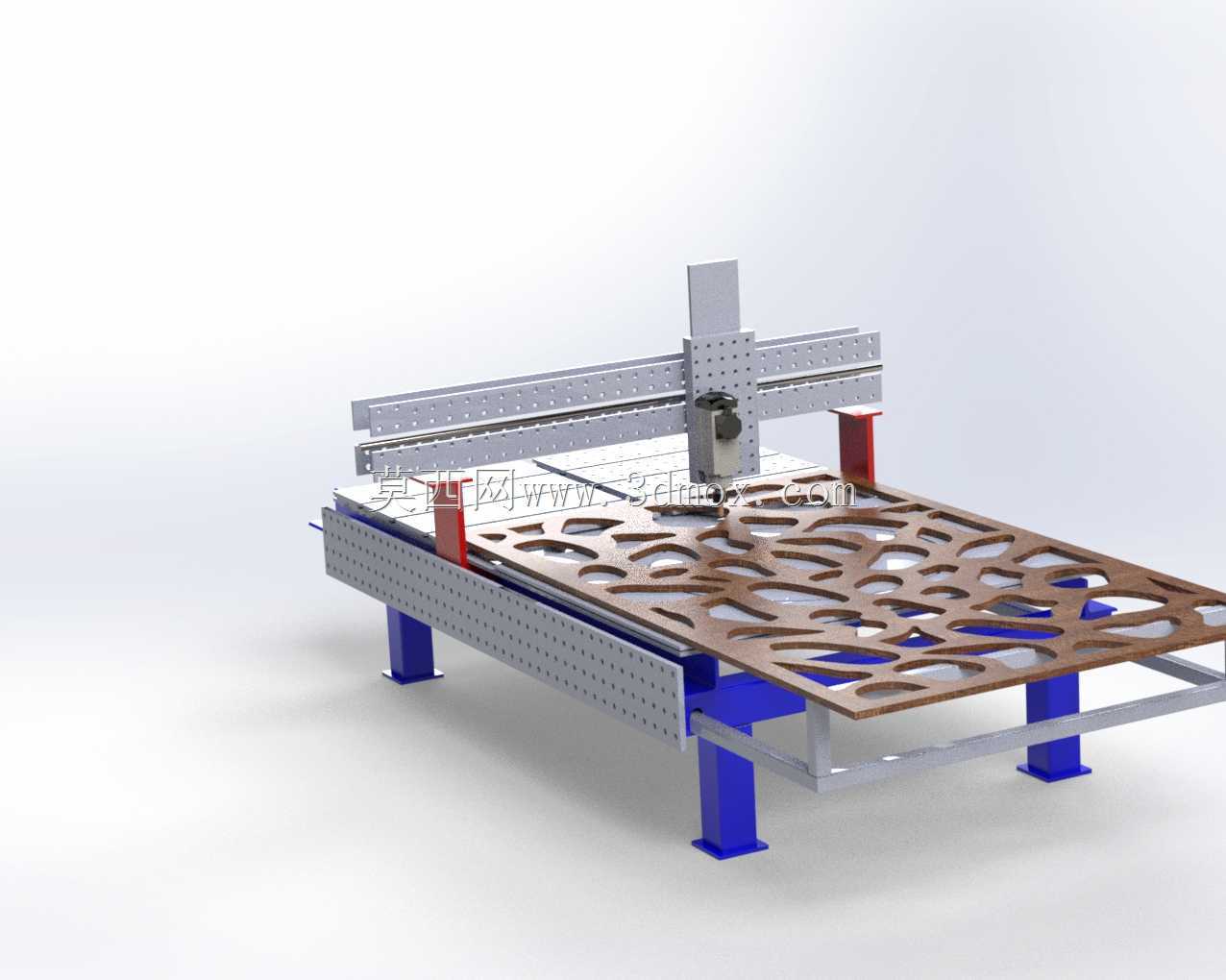

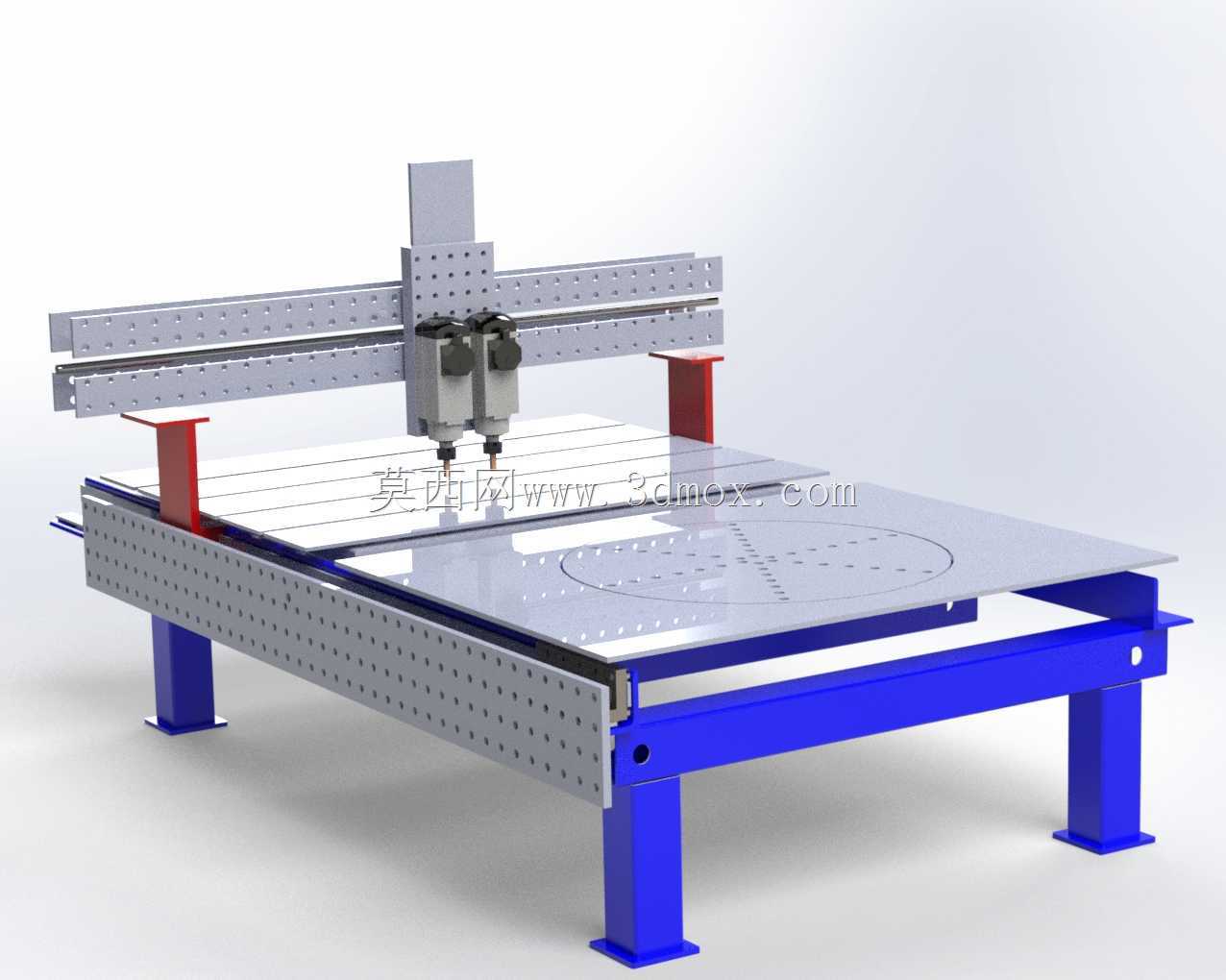

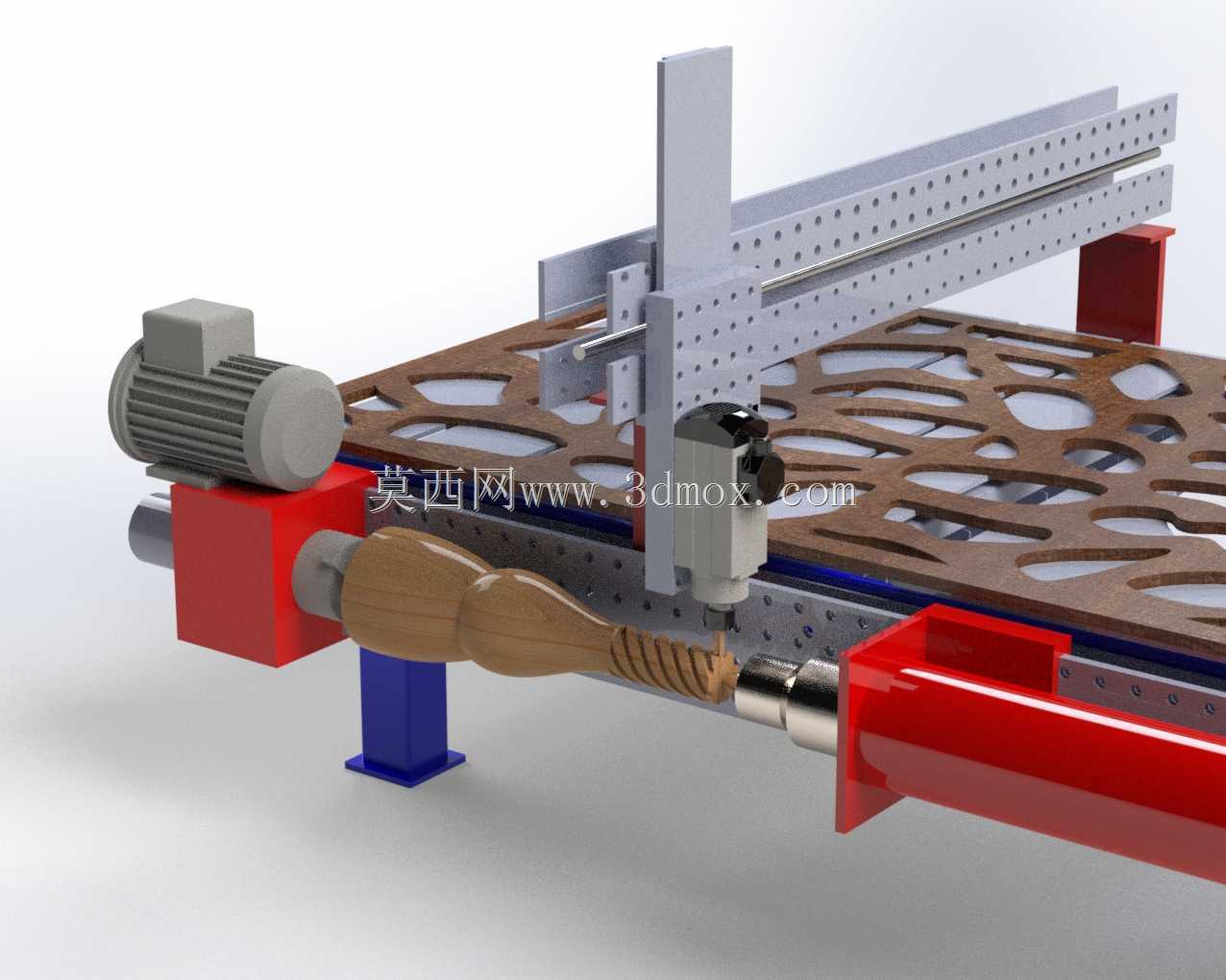

这款数控加工设备主要面向小型金属加工工坊、非标定制加工门店以及教学实训场景设计，可同时满足数控铣削雕刻、等离子切割、辅助焊接定位的多元加工需求，解决了小型加工场景下多工序切换需要反复转运工件、重复装夹找正的痛点，能够在单台设备上完成平板类工件的轮廓切割、标识雕刻、焊接工位定位等多类作业，有效压缩中小批量加工的准备时长，降低多设备采购的场地与成本压力。设备整体采用龙门式移动结构设计，床身主体为型钢焊接框架结构，支腿采用加厚方管制作并搭配可调式支撑脚，可在不平整的车间地面完成调平安装，保证整机运行的稳定性；横梁采用铝型材与钢板拼接的轻量化刚性结构，既保证了移动轴的高速运行响应速度，也能避免长行程下的横梁形变影响加工精度。设备搭载双加工头配置，可根据加工需求切换不同作业末端，配合Mach3数控系统实现四轴联动控制，能够完成平面及简单曲面的加工走刀。工作台区域做了分区功能设计，常规平面加工区采用格栅式台面，便于等离子切割作业时的排渣与通风，避免切割熔渣堆积损伤台面；配套的圆形回转工作台直径为800mm，可实现0-90度范围的回转翻转，既可以承载圆形工件做回转分度加工，也能将工件翻转至垂直角度，适配筒形、弧形工件的侧面切割与焊接定位作业，拓展了设备的加工适配范围。设备整体加工幅面为1250mm×2500mm，能够覆盖常规尺寸的金属板材、广告板材的加工需求，安装时需要在设备周边预留不小于800mm的操作维护空间，便于工件上下料、日常导轨润滑以及易损件更换作业。在设计过程中充分考虑了小型加工场景的实用性需求，没有配置冗余的复杂功能，整体结构简单可靠，维护门槛低，操作人员经过基础培训即可掌握设备操作，能够快速投入实际生产使用，对于需要兼顾多类加工业务的小型经营主体来说，具备较高的实用价值。
