数控激光加工设备Y-Z轴传动模组结构

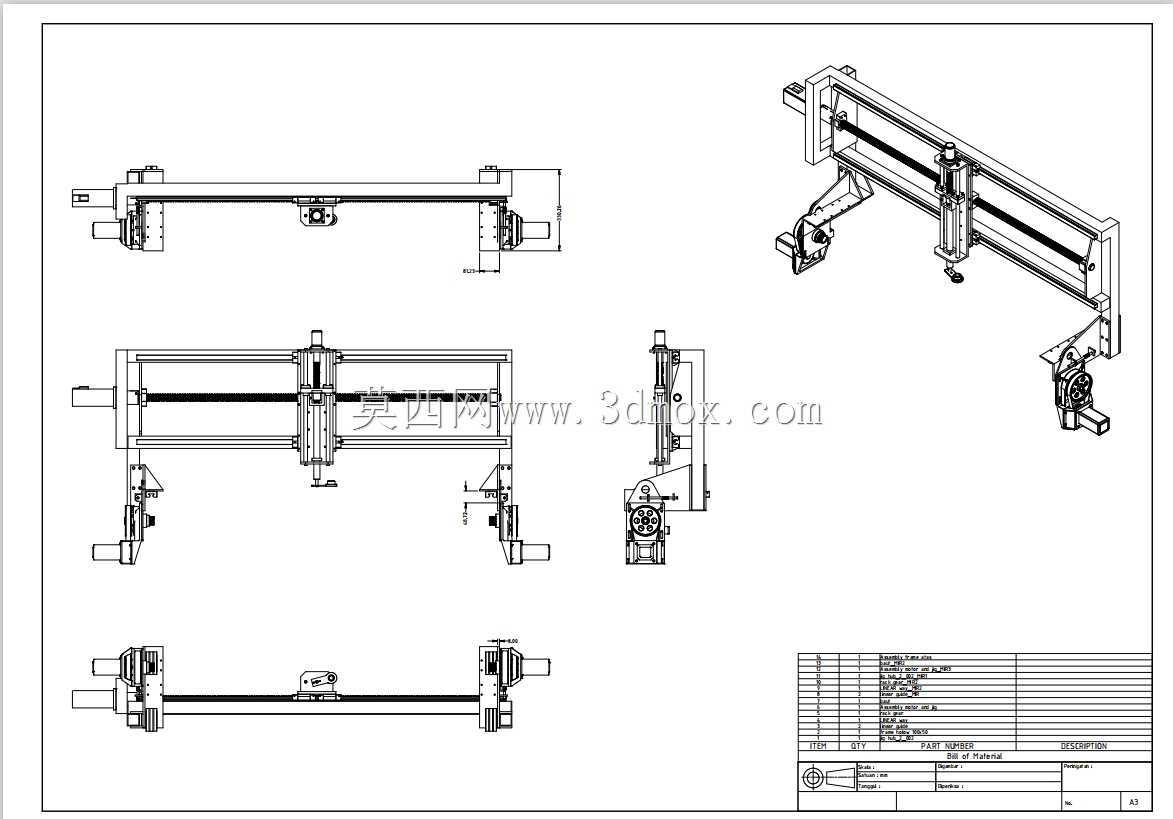

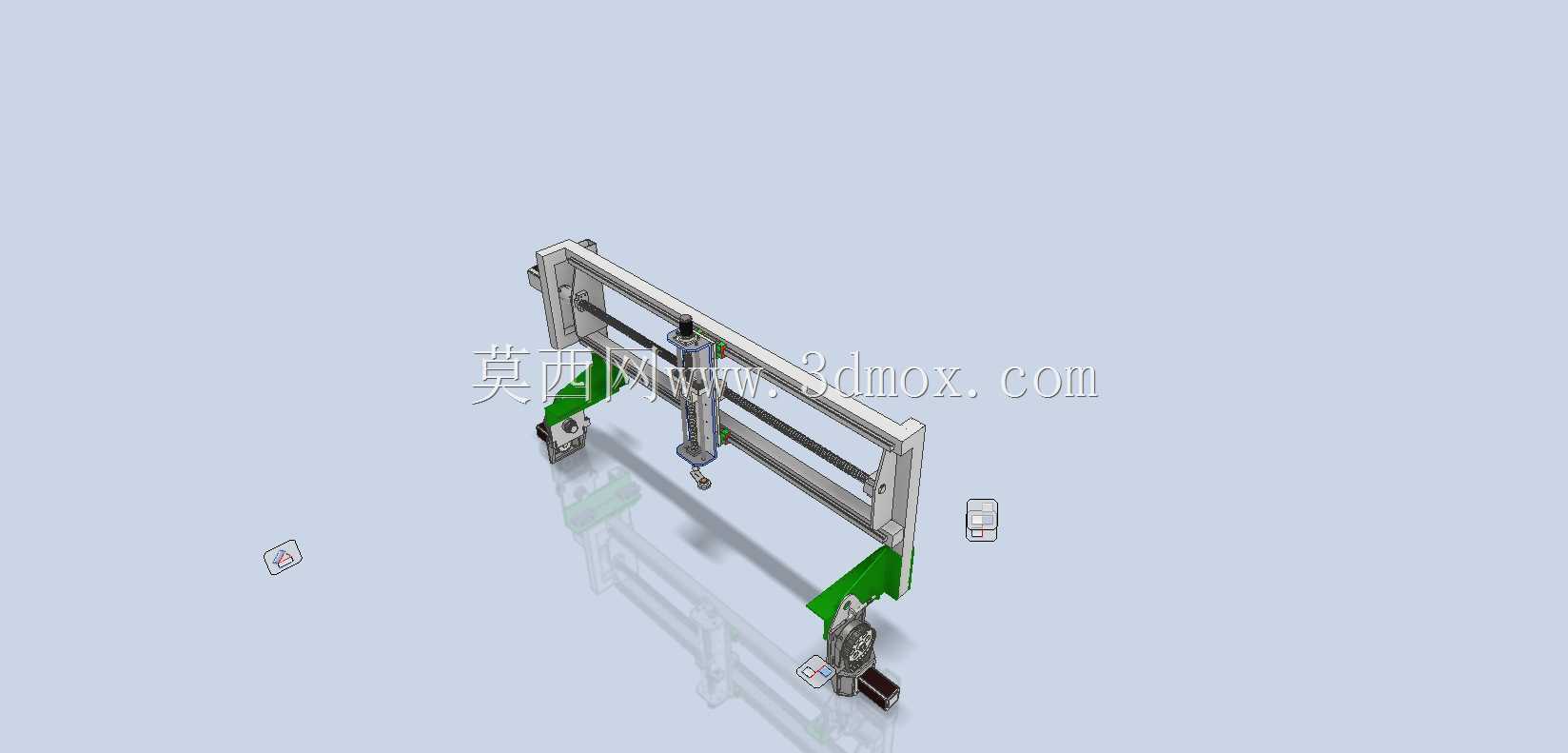

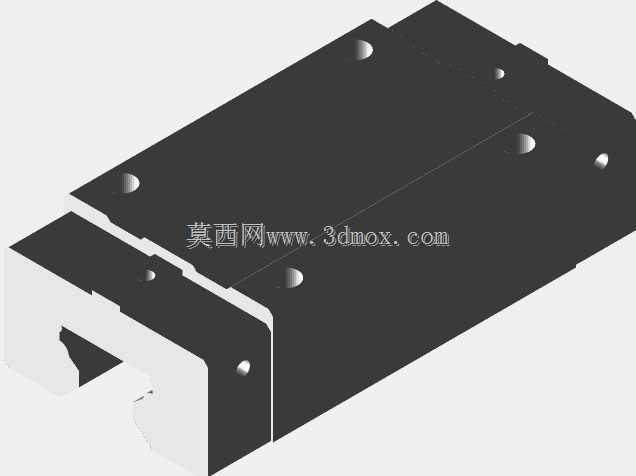

该结构为数控激光加工设备的Y-Z轴运动执行模组，主要应用于平面板材激光切割、金属件激光打标、薄材激光焊接等加工场景，是激光加工设备中负责带动激光头完成平面轨迹走位与垂直高度调整的核心传动部件，直接决定激光头的运动精度、走位速度与加工稳定性，适配中小幅面的金属、非金属激光加工工位，可覆盖广告标识加工、五金小件切割、电子元器件激光焊接等常见生产场景的运动需求。从功能特性来看，该模组采用双轴正交布局，Y轴负责横向长行程往复运动，搭载的横梁采用轻量化刚性结构设计，在保证长跨度下结构挠度符合精度要求的同时，尽可能降低运动负载惯量，提升高速走位时的动态响应能力；Z轴负责垂直方向的短行程精准进给，可根据加工材料的厚度、焦距要求实时调整激光头的工作高度，配合随动调焦功能保证激光焦点始终落在加工面上，确保切割缝宽均匀、焊接熔深一致、打标清晰度达标。在设计思路上，该模组优先考虑运动精度保持性与安装维护便捷性，传动部分采用线性导轨配合精密传动副的组合，导轨安装面设计有统一的定位基准边，可降低装配时的调校难度，保证两侧导轨的平行度误差控制在微米级区间，避免运动过程中出现卡滞、爬行问题；两侧的支撑座采用一体化安装结构，预留了与设备主机架连接的标准安装孔位，无需额外设计转接件即可完成整机装配，同时各运动部件的润滑点、传动张紧调节位置都设计在设备外侧，日常维护时无需拆解主体结构即可完成保养操作。从安装边界来看，Y轴的横向行程适配常规1.2米幅面的加工工位需求，整体横梁长度在满足行程要求的基础上，两端预留了足够的限位安全距离，防止运动超程造成部件碰撞；Z轴的垂直行程覆盖0-150毫米的调节范围，可适配不同厚度的加工工装与待加工工件，模组整体的安装基面平面度要求控制在0.05毫米每米范围内，安装时可通过支撑座上的调节螺钉微调水平度，保证运动平面与加工工作台面的平行度符合加工精度要求，整体结构的走线槽集成在横梁侧面，可将动力线缆、信号线缆、气路管路全部收纳在内，避免运动过程中管线拖拽磨损，提升设备长期运行的可靠性。
