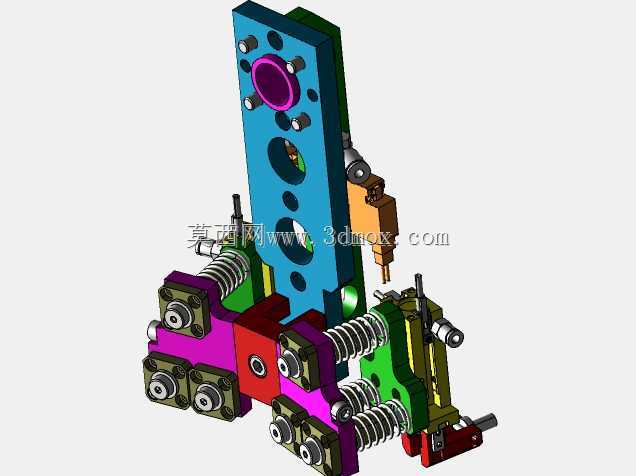

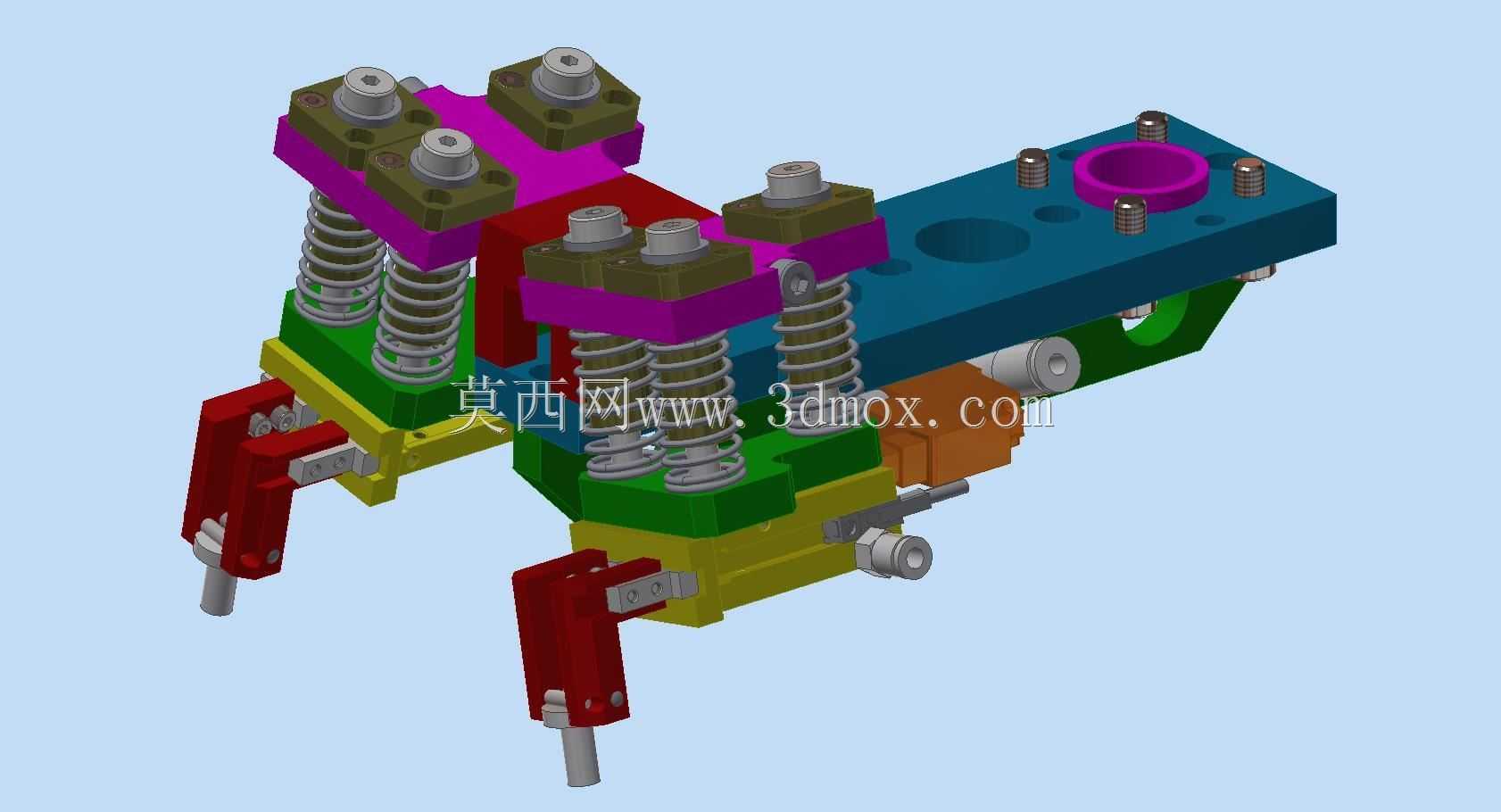

适配川崎FS10E的多工位螺栓夹持机械手夹具

这款螺栓夹持机构是专为工业机械手末端执行场景开发的专用工装，主要应用在汽车零部件装配、五金件加工上下料、紧固件自动化组线等场景中，适配川崎FS10E系列六轴机械手的安装接口，可完成不同规格外六角螺栓、圆柱头螺栓的自动取料、对位移送、压装辅助等工序动作，替代传统人工取放螺栓的重复操作，大幅提升自动化产线的装配节拍稳定性。从功能特性来看，该夹持机构采用多工位并行夹取设计，共设置四组独立的弹性夹取单元，每组单元都配备独立的压缩弹簧缓冲结构，在夹取螺栓时可通过弹簧压缩量自适应补偿螺栓长度公差、来料位置偏差，避免刚性夹取造成的螺栓螺纹损伤、夹头磕碰变形问题；夹头末端采用快换式红钢色夹指设计，可根据不同直径的螺栓规格快速更换对应夹指，无需拆解整个夹持主体，缩短产线换型调试的时间。主体安装基座采用高强度铝合金加工而成，在保证整体结构刚性的前提下尽可能降低末端负载重量，避免超出机械手的额定负载上限影响运动精度；基座上预留了多组标准安装孔位，既可以直接通过法兰对接机械手末端输出盘，也可根据产线需求加装视觉检测模块、吹气除尘接头等附加组件，基座上方的紫色定位套可对接产线上的螺栓送料导轨出料口，实现送料、夹取动作的无缝衔接。设计过程中充分考虑了机械手运动过程中的惯性冲击问题，所有弹簧预压量都经过反复校核，确保机械手高速移动、急停换向时夹取的螺栓不会出现松脱掉落；夹取单元的导向杆采用直线轴承配合，保证夹指伸缩动作的同轴度，避免长期往复运动出现卡滞、偏磨问题。安装边界方面，该夹持机构整体横向安装尺寸控制在220mm范围内，纵向高度不超过180mm，不会在机械手运动过程中与周边产线护栏、工装夹具发生运动干涉，所有气路接口都设置在基座侧方，走线走管整齐不外露，避免机械手旋转过程中管线缠绕剐蹭。在实际产线应用中，该夹持机构可配合自动送钉机完成M6到M12规格螺栓的连续夹取移送，单组夹头的夹持力可通过尾部调节螺母微调，适配不同表面处理工艺的螺栓夹取需求，既不会因夹持力过小导致螺栓脱落，也不会因夹持力过大压伤螺栓表面镀层。
