手动式轧壳校准工装结构设计

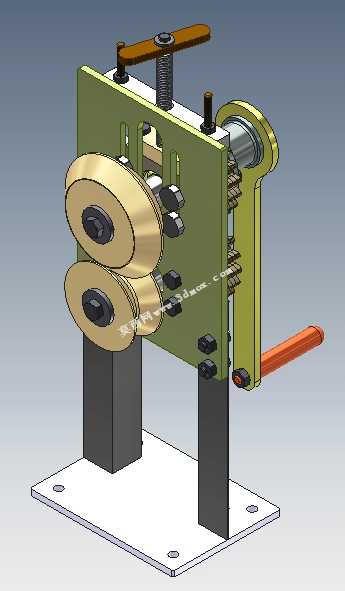

在五金壳体、薄壁冲压件的精密加工产线中，这类轧壳校准装置主要用于完成轧制后壳体件的形位公差校准工序，解决薄壁壳体轧制后出现的端口变形、圆度超差、同轴度偏移等常见质量问题，适配小批量多规格壳体的线下校准作业，无需接入气动或液压动力源，适合工位旁的离线补正、首件校准以及返修件的精度修正场景，能有效降低不合格品的返工成本，避免变形壳体流入后续装配工序引发的装配卡滞、密封失效等问题。

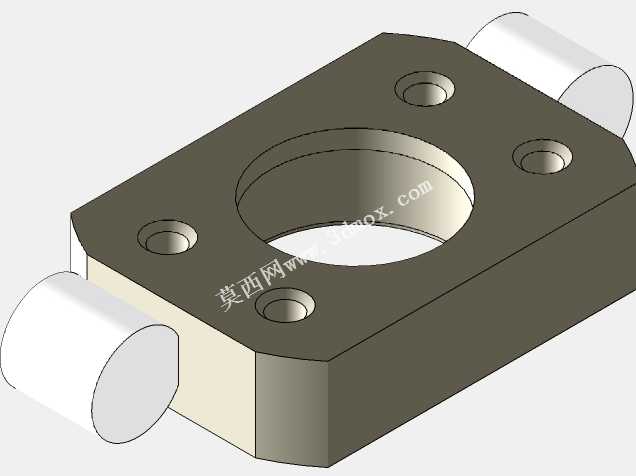

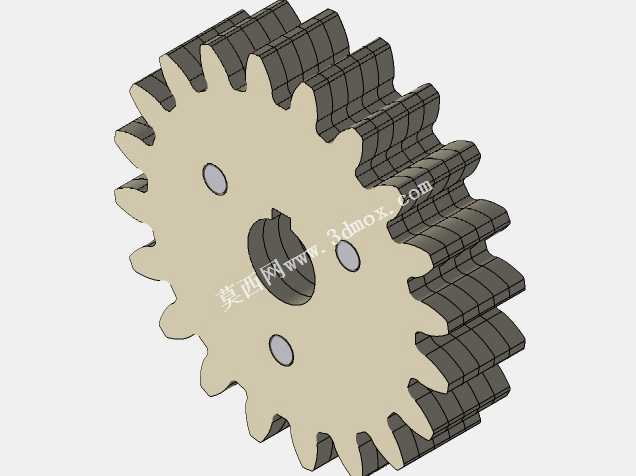

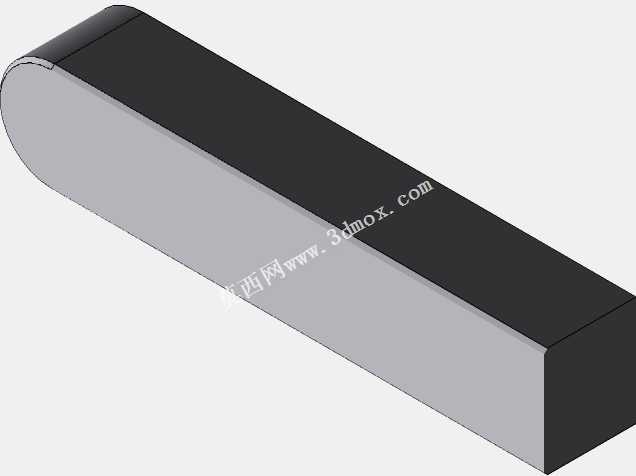

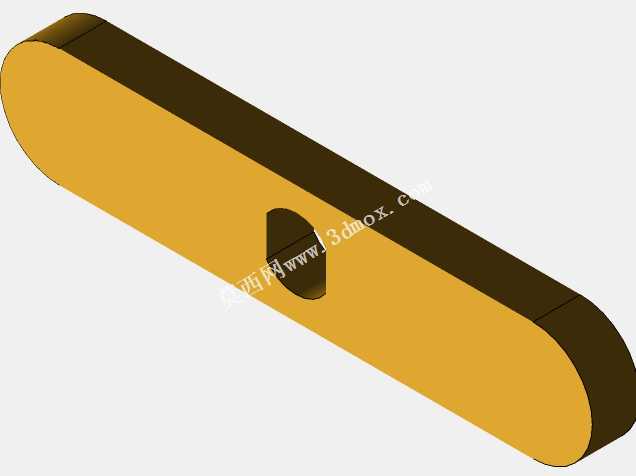

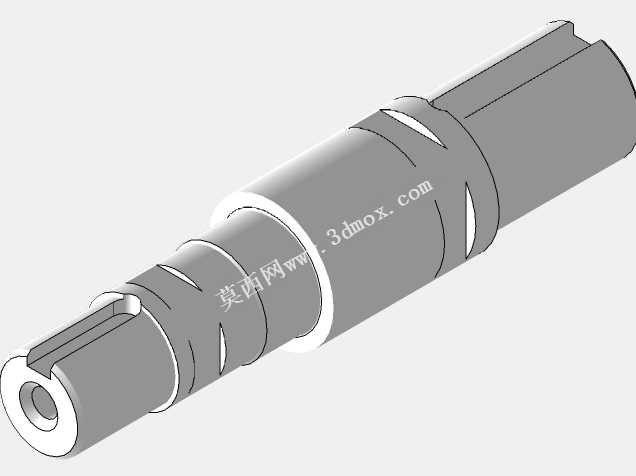

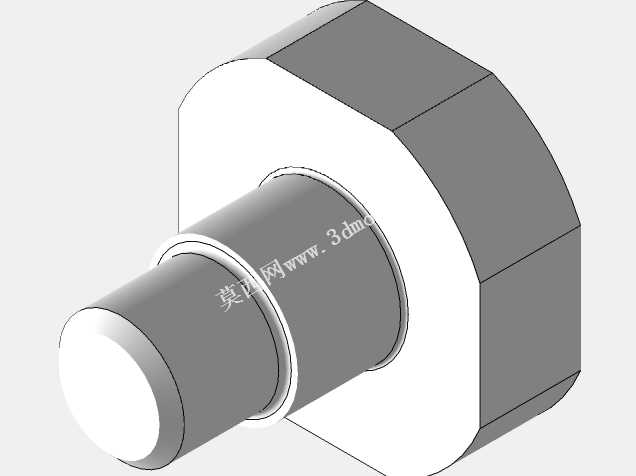

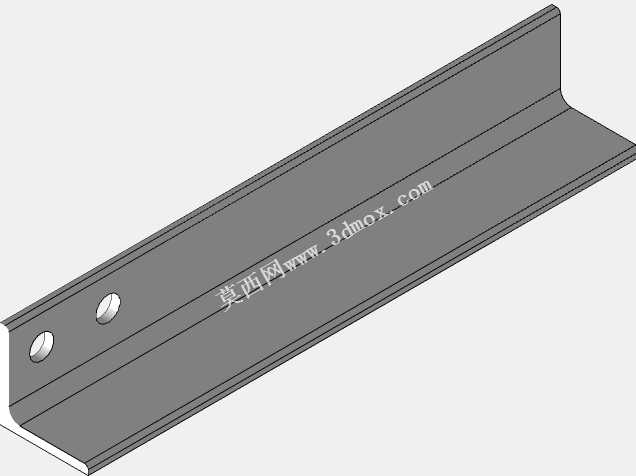

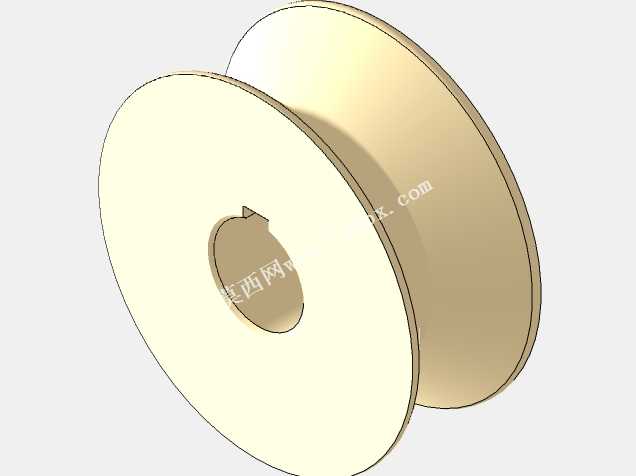

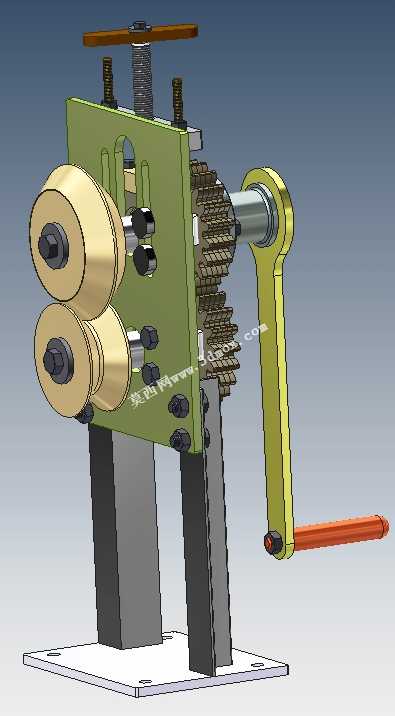

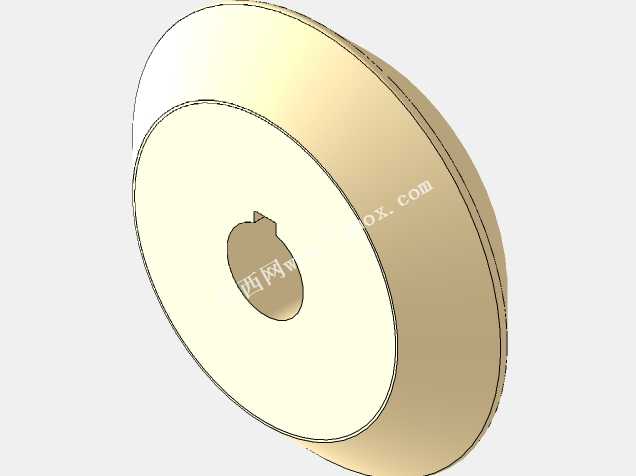

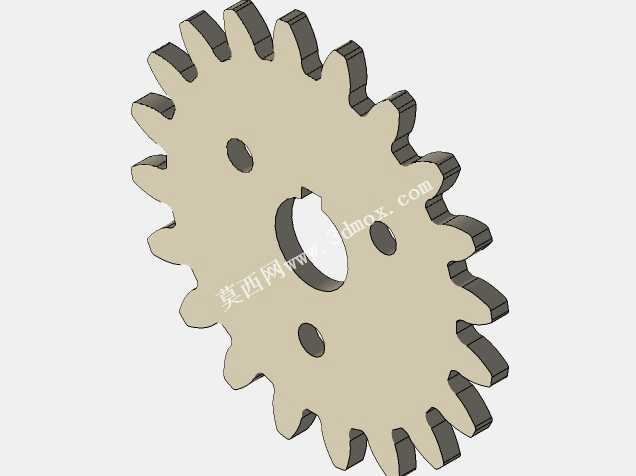

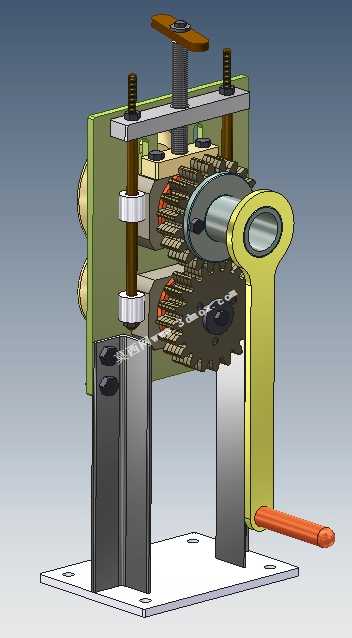

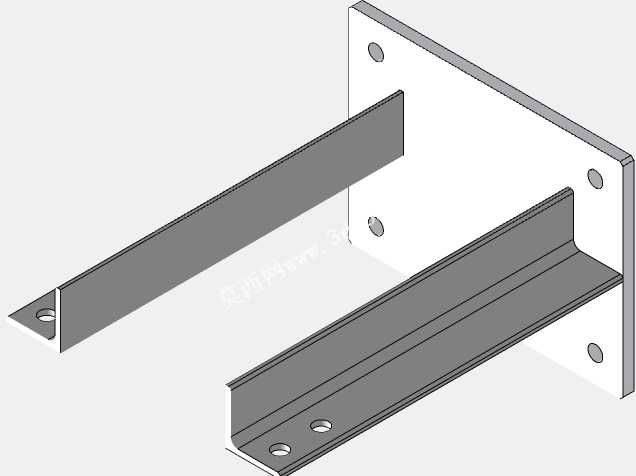

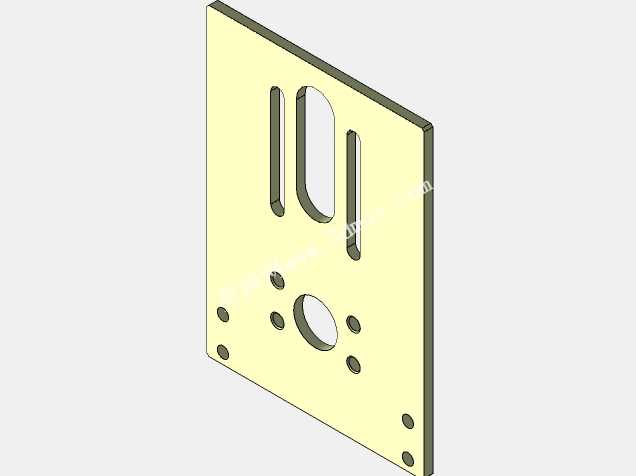

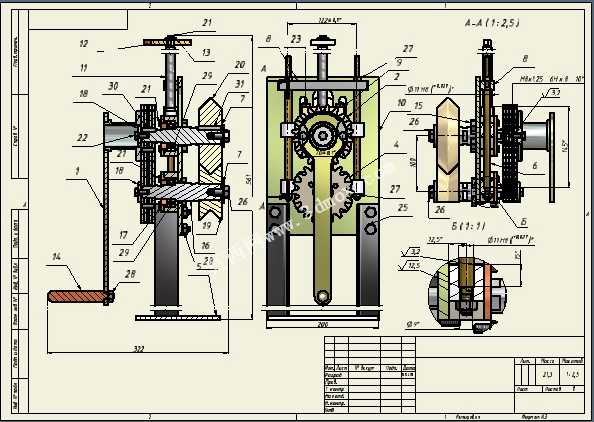

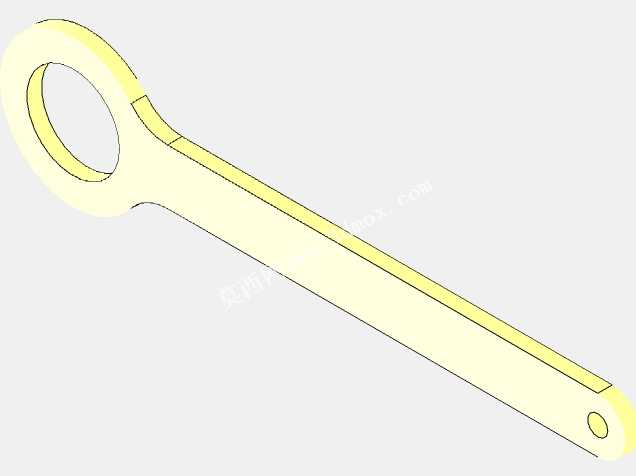

该装置采用纯手动驱动的结构设计，核心传动依托两组啮合的齿轮副实现校准力矩的平稳传递，操作端的长手柄可带动齿轮组同步运转，配合上方的手拧调节螺杆与导向立柱，能够针对不同壁厚、不同口径的壳体件调整校准压合的行程与压力，避免压力过大造成壳体二次压伤，或是压力不足无法消除形变残余应力。装置的定位基准采用立式底板加水平安装底座的结构，底座预留的安装孔可直接固定在工位工作台面上，整体安装边界紧凑，横向占用空间不足四百毫米，纵向高度可通过顶部的调节螺杆进行小范围适配，不会占用过多的工位操作空间。

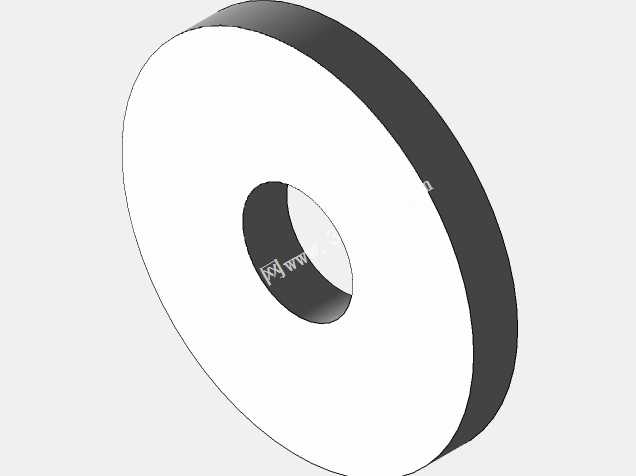

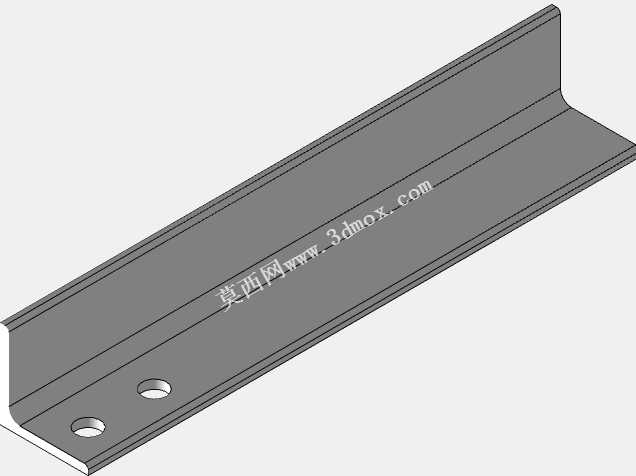

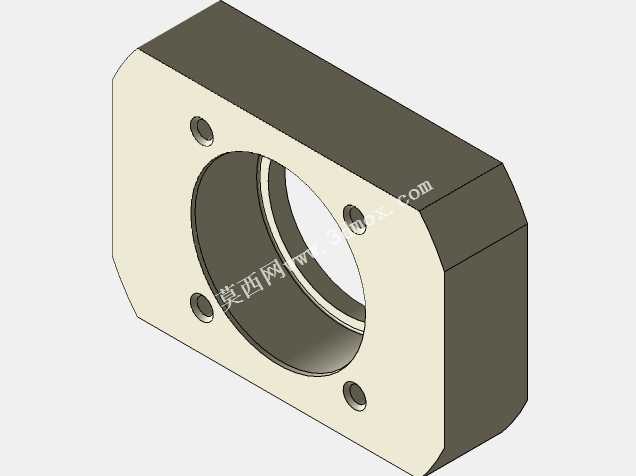

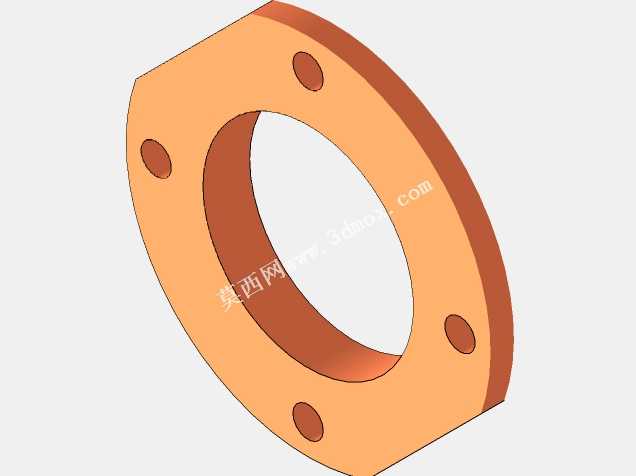

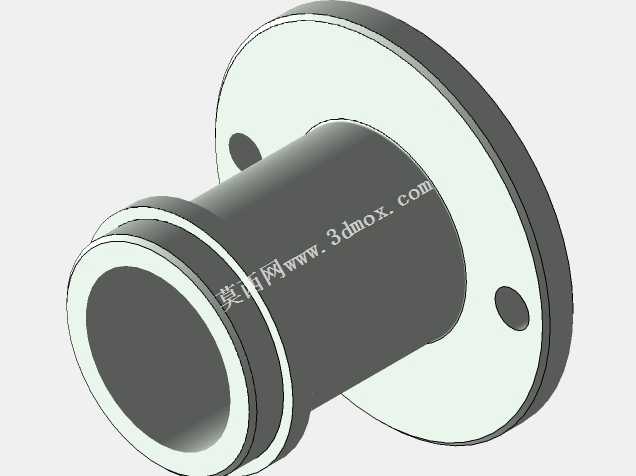

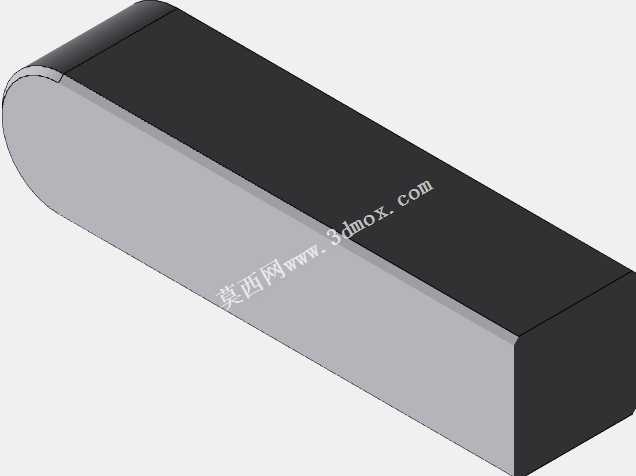

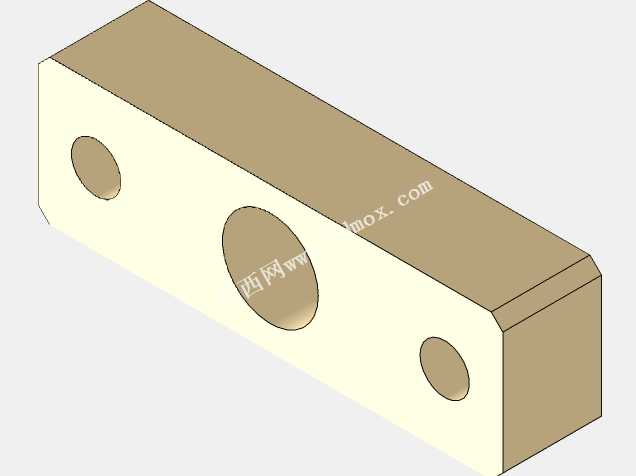

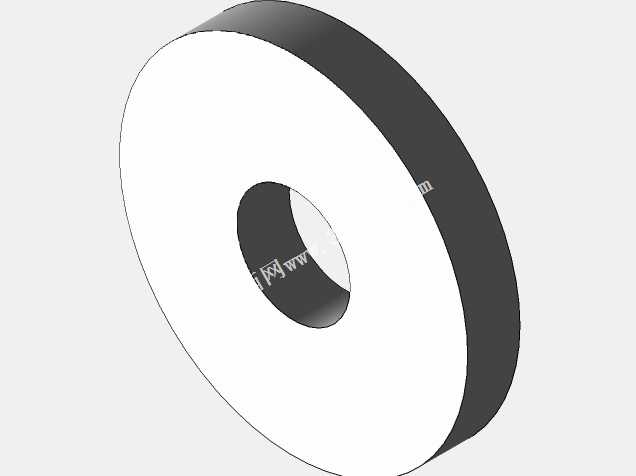

设计过程中优先考虑了操作的便捷性与校准精度的稳定性，导向立柱搭配线性衬套保证上下压合动作的同轴度，避免压合过程中出现偏载导致的校准失效；齿轮传动结构经过传动比优化，操作人员仅需施加较小的手柄力即可输出足够的校准力矩，长时间操作也不易产生疲劳；校准工位的定位槽可根据待校准壳体的外形快速更换适配的定位垫块，实现多规格壳体的快速换产校准，无需对整体结构进行大规模拆装调整。装置的外露传动部件做了安全间隙设计，操作过程中不会出现夹手风险，整体结构采用常见的标准型材与标准件加工，加工成本低，后期维护更换易损件也十分便捷，能够长期稳定在车间生产环境下持续作业，适配多数中小型五金加工企业的壳体校准工序需求。
