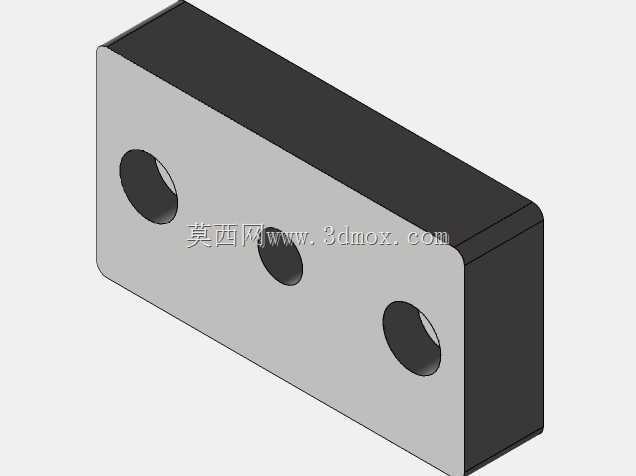

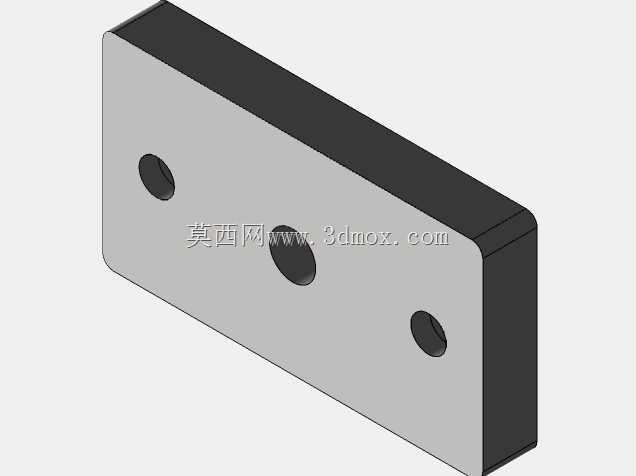

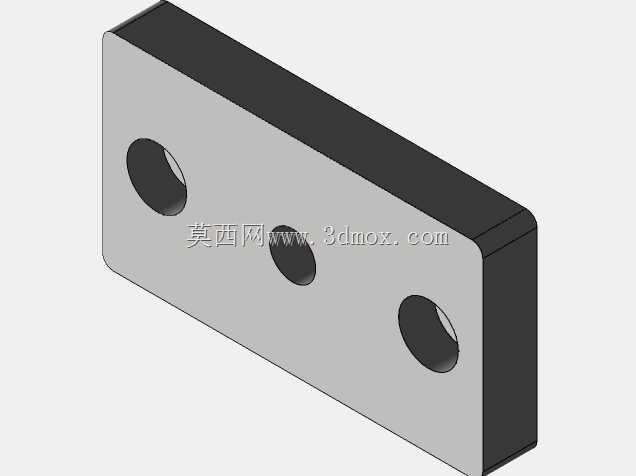

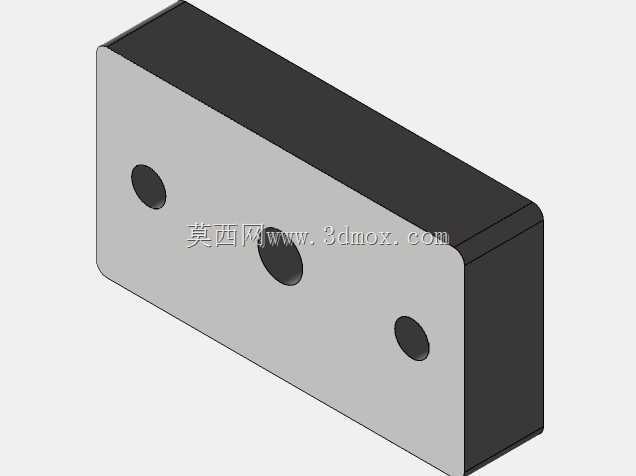

三孔矩形安装固定连接垫块

这款三孔矩形垫块是工业装配领域常用的基础连接定位零件，主要应用在各类工装夹具搭建、自动化生产线机架拼接、小型设备模组安装、检测治具组装等场景中，承担间隔支撑、安装定位、载荷分散、连接过渡的核心作用，能够有效填补两个装配面之间的间隙，避免连接件直接刚性接触造成的表面压损，同时可以精准控制装配间距，保障整套机构的安装精度与运行稳定性。从实际使用场景来看，这类垫块常被用在气动元件安装、传感器支架固定、导轨副装配垫高、小型动力模组的安装面调平环节，在电子制造设备、包装输送设备、小型加工专机、实验室检测设备中都有极高的使用频次，是机械装配环节中通用性极强的基础五金零件。在功能特性上，该垫块采用规整的长方体结构，主体分为上下两个平行的装配基准面，两个大面的平面度经过设计管控，装配后能够与安装面完全贴合，不会出现翘边、间隙不均的问题，保障受力均匀传递。零件上共设置三个贯通安装孔，两个孔位对称分布在垫块长度方向的两端，第三个孔位设置在垫块中心位置，两端的孔位用于穿装固定螺栓，将垫块锁紧在底部安装基准面上，中心孔位既可以用于穿装定位销实现垫块本身的精准定位，也可以用于上部连接件的固定锁紧，三孔的布局既保障了垫块安装后的连接强度，避免长期受载后出现移位、偏转的问题，也兼顾了上部零件的安装便利性，无需额外拓展安装位即可实现上部组件的固定。在设计思路上，这款垫块优先考虑了装配的通用性与结构强度，整体采用等厚度的实心结构，没有多余的减重槽或者异形结构，既简化了加工工序，也保障了垫块整体的刚性，在承受垂直方向的压载荷或者水平方向的剪切力时，不会出现形变、断裂的问题。所有棱边都做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配过程中划伤操作人员或者零件表面，也能够在安装时起到导向作用，让垫块可以顺畅嵌入安装位，不会因为棱边的加工误差出现卡滞。在外形尺寸与安装边界上，垫块的长宽比例接近2:1，厚度根据常规装配间隔需求设置为适配常用M4-M6规格螺栓的尺寸，三个安装孔的孔径按照对应螺栓的标准间隙配合尺寸设计，孔位的中心距严格遵循通用五金安装的孔位规范，能够直接适配市面上多数标准型材、标准安装板的孔距要求，不需要额外重新打孔即可完成装配。两端安装孔的中心到垫块侧边的距离预留了足够的螺栓扳手操作空间，装配时不需要额外避让就可以完成螺栓的锁紧操作，中心孔的位置与两端孔位处于同一条中心线上，保障装配后受力方向沿着垫块的中心轴线传递，不会出现偏载力矩，延长垫块与整套连接结构的使用寿命。
