多孔法兰式机械连接安装基座

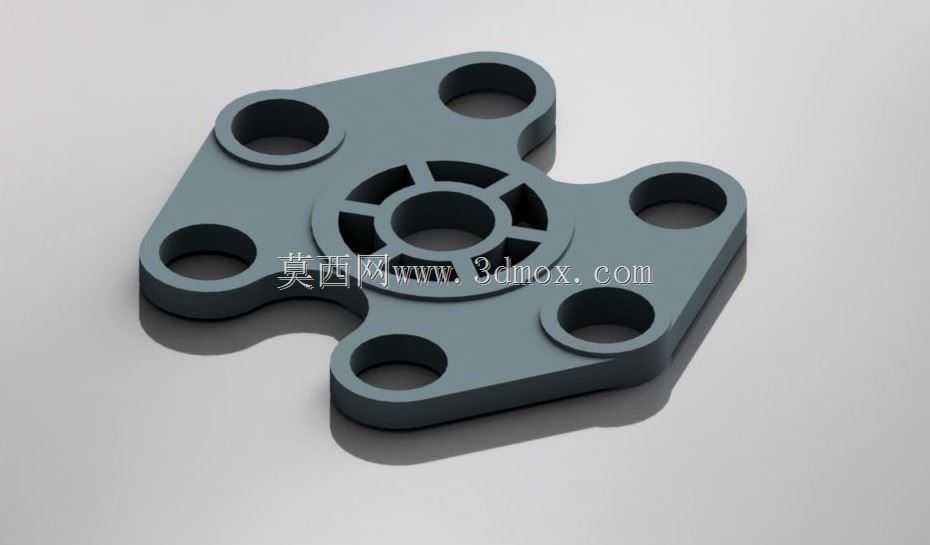

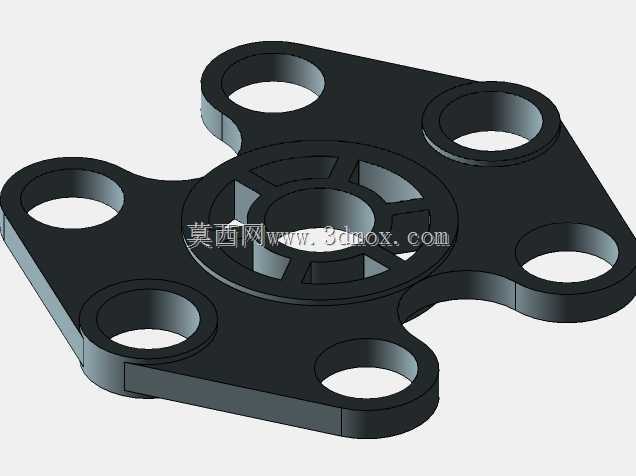

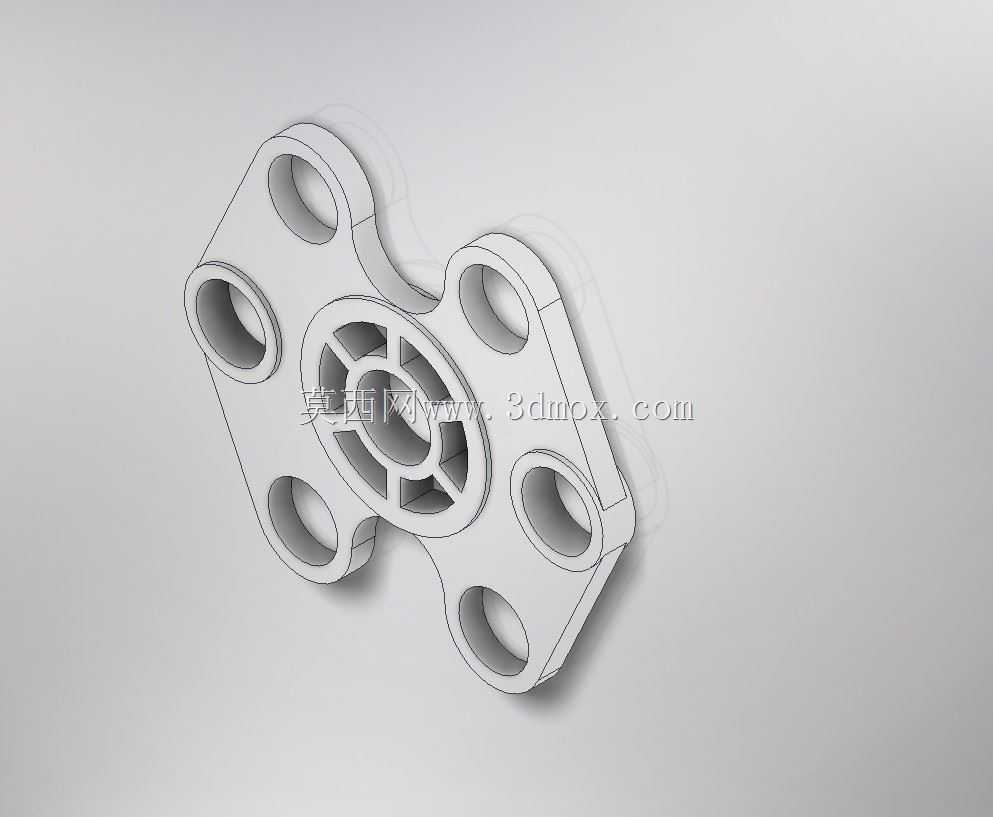

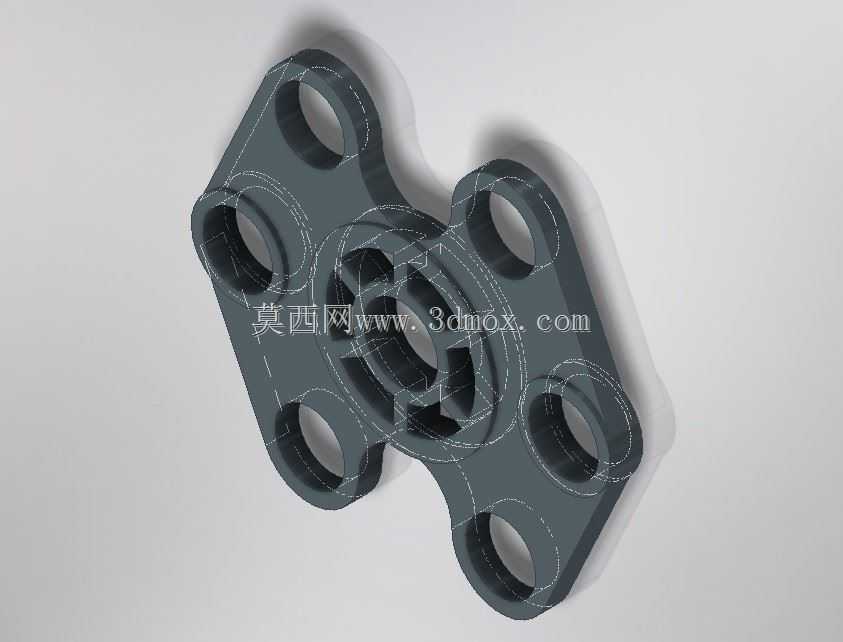

该零件属于机械系统中典型的法兰式连接安装基座，主要应用在气动回路、液压管路、小型动力传输单元的端侧连接场景，也可作为小型伺服电机、微型泵体与设备机架之间的过渡安装载体，承担载荷传递、位置定位、多部件对接的核心作用，在轻工自动化生产线、小型流体控制设备、桌面级加工装置中有着广泛的适配空间。从实际用途来看，它既可以作为管路对接的法兰盘实现介质通路的密封衔接，也可以作为安装支架将动力元件固定在设备主体结构上，同时通过周向均匀分布的安装孔实现多方向的管路或辅件拓展，减少额外转接件的使用，提升装配紧凑度。在功能特性上，零件中心区域设计了带辐条加强的中心通孔，既可以作为轴类零件的穿装通道、流体介质的流通通路，辐条结构也能在保证整体结构强度的前提下大幅降低零件自重，减少材料消耗；周向延伸出的六个带通孔的安装耳，每个耳位的通孔都做了沉孔设计，装配时螺栓头部可以完全沉入孔内，避免突出结构干涉周边部件安装，同时六个安装孔呈非对称的均衡分布，能够适配不同孔位布局的对接件，安装时可根据周边空间选择合适的孔位组合，降低装配对位难度。设计思路上，整体采用扁平盘式构型，主体厚度均匀，适合采用板材冲压、压铸或者型材铣削的工艺加工，生产时材料利用率高，加工工序少；安装耳与主体盘的过渡位置都做了圆角处理，有效避免应力集中，在承受交变载荷或者振动工况时，不会在过渡位置出现应力断裂的问题，提升零件的疲劳使用寿命；中心区域的辐条式加强结构，替代了传统实心法兰的厚重设计，在同等用料下抗扭、抗弯强度提升近四成，同时辐条之间的空隙也可以作为散热通道，当对接的动力元件工作发热时，空隙内的空气流动可以带走部分热量，降低连接位置的温度累积。从安装边界来看，零件整体外轮廓为不规则的多耳构型，最大外接圆尺寸适配常规的小通径法兰安装规格，所有安装孔的中心距都遵循通用五金配件的安装尺寸规范，可以直接和标准规格的螺栓、对接法兰匹配，不需要额外定制转接件；零件的正反两面都做了平面度处理，装配时可以和对接面完全贴合，保证密封性能或者安装定位精度，安装完成后整体突出对接面的高度较低，不会占用过多的设备内部空间，适合在结构紧凑的小型设备内部使用。
