立式液压火箭压力机结构设计

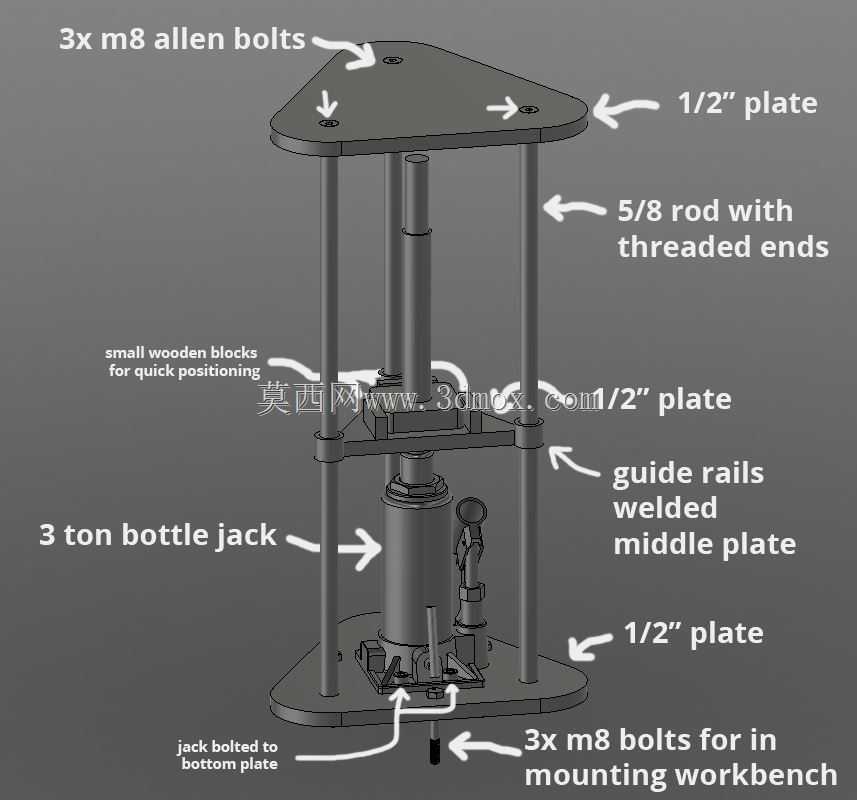

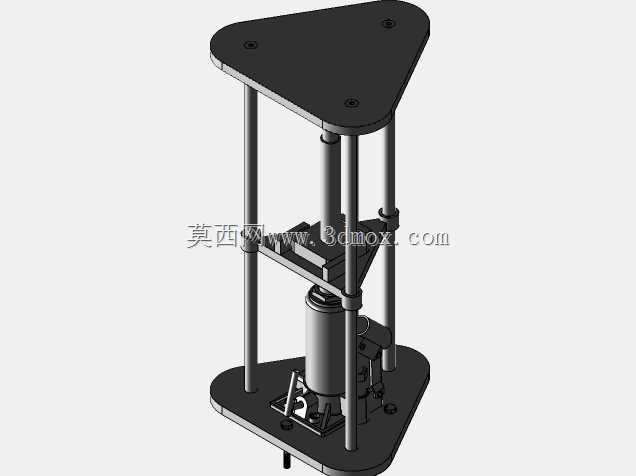

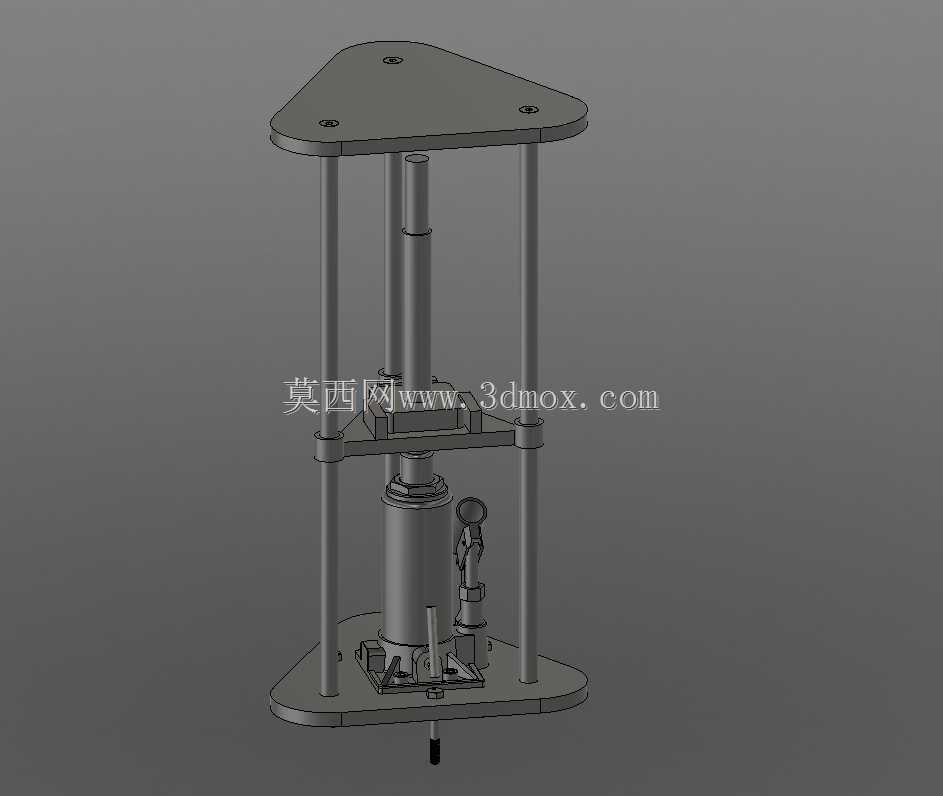

这款立式液压火箭压力机主要面向小型工件压装、零部件压合、简易成型类作业场景，可适配小型维修工坊、个人DIY加工、小批量零件试制等场景的压装需求，能够完成轴承压入、小零件铆接、工件校直、简易冲压成型等常规压装作业，弥补了小型作业场景下缺乏低成本、易搭建压装设备的空白。设备核心动力采用3吨规格的瓶式千斤顶作为动力输出源，相比传统手动压杆式压力机，液压驱动的输出力更稳定，施压过程可控性更强，作业人员可通过千斤顶的压杆缓慢控制施压行程，避免瞬间冲击力损伤待加工工件。整体机架采用三层1/2英寸厚度钢板搭建，上下两层钢板作为设备的承载基座与顶部承压面，中间层钢板为活动压装板，三根两端带螺纹的5/8英寸规格导杆贯穿三层钢板，导杆与中间活动板之间采用焊接固定的导轨结构，保证活动压盘在上下施压过程中始终保持垂直运动轨迹，不会出现偏载、卡滞的问题，有效保障压装作业的同轴度精度。顶部与底部的钢板均采用3颗m8内六角螺栓与导杆端部锁紧固定，底部钢板额外预留3颗m8螺栓安装位，可将整机直接固定在工作台面上，避免施压过程中设备出现移位、晃动的问题，提升作业稳定性。设计过程中在中间活动板位置预留了小型木质定位块的安装位，可根据待压装工件的外形尺寸快速加装定位挡块，无需复杂的夹具调整即可快速完成工件定位，适配不同外形的小型零件压装需求。整机的安装边界控制在50cm的导杆行程范围内，整体占地面积仅与小型台钻相当，不会占用过多工作台空间，搭建过程无需复杂的机加工工序，所有零部件均为常规可采购的标准五金件，使用者可根据图纸快速完成整机组装，且后续维护成本极低，仅需定期对千斤顶做液压油保养、对导杆涂抹润滑脂即可长期稳定使用。设备的施压行程可通过千斤顶的顶升高度自由控制，最大输出压力可达3吨，能够覆盖绝大多数小型零件的压装作业需求，相比大型工业压力机，这款设备的灵活性更高，搭建与使用成本更低，非常适合非量产的零散压装作业使用。
