超轻型飞机用200mm外径无刷直流电机结构

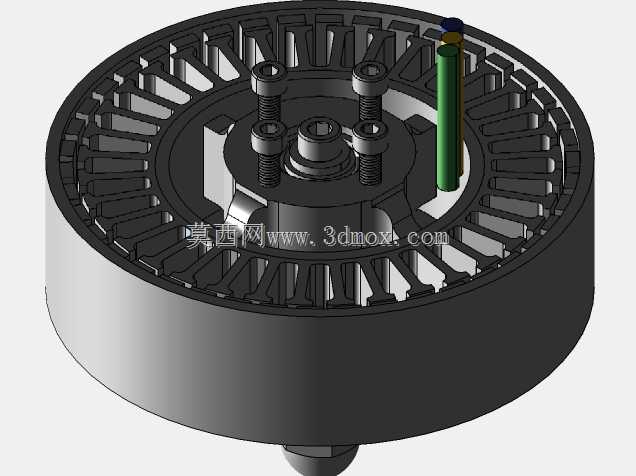

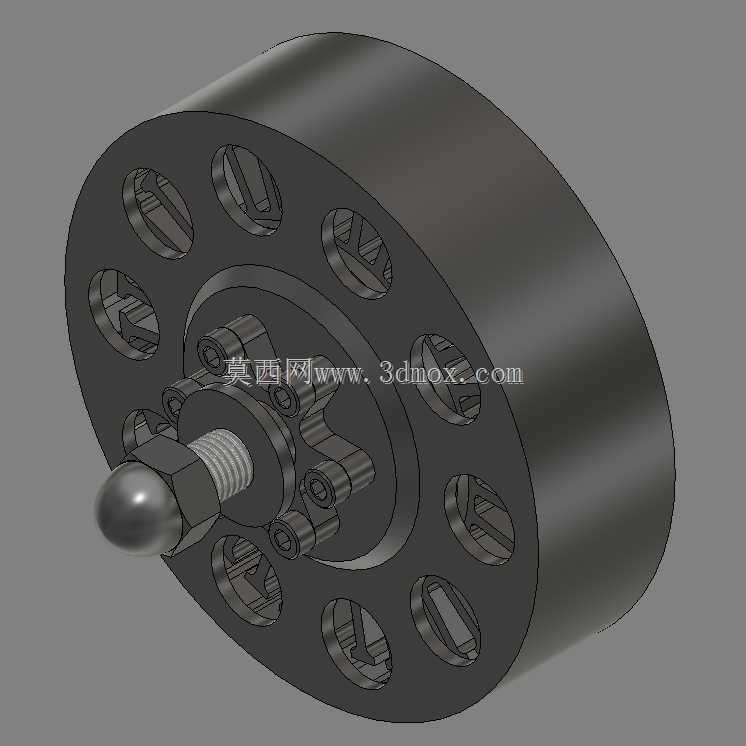

这款无刷直流电机的三维结构，核心面向超轻型固定翼、旋翼类飞行器的动力场景设计，区别于普通工业级无刷电机的厚重壳体方案，整体围绕高功率密度、低自重的航空使用需求做结构优化。从安装边界来看，电机主体外径控制在200mm，轴向总长度50mm，输出轴端预留了标准螺纹安装位，搭配锁紧螺母与球面端头结构，既可以直接适配螺旋桨的安装定位，也能通过转接结构连接减速传动组件，安装法兰端的周向镂空孔位，一方面是为了降低转子端盖的整体自重，另一方面可以在电机高速运转时形成贯通的气流通道，带走定子绕组与永磁体工作产生的热量，避免航空场景下密闭安装导致的温升超标问题。

在结构设计思路上，这款电机没有采用常规工业电机的封闭式铸铁端盖，而是将转子外壳与磁钢固定座做一体化结构设计，减少了多余的连接紧固件数量，周向均匀分布的镂空槽经过受力校核，在保证转子高速旋转时结构强度足够、不会出现离心形变的前提下，最大化切除非受力区域的材料，把自重控制在超轻型飞机动力系统的允许范围内。输出轴采用台阶式定位结构，轴承安装位的公差配合按照航空动力部件的精度要求设计，既可以承受螺旋桨旋转产生的径向拉力，也能抵消飞行过程中气流扰动带来的轴向冲击载荷，避免轴系出现窜动影响飞行稳定性。

从实际使用场景来看，这款电机的连续功率输出可以达到10kw级别，足够支撑单人超轻型飞机的巡航动力需求，也可以作为大型航模、垂直起降无人机的主驱动动力，相比同功率等级的传统有刷航空电机，无刷结构省去了碳刷滑环的磨损部件，维护周期更长，高空低气压环境下的运行可靠性更高。结构设计时特意将动力输出端的连接结构做了通用化处理，不需要额外定制转接件就可以适配市面上主流的超轻型飞机螺旋桨规格，端盖的镂空结构同时兼顾了减重、散热、动平衡校准的多重需求，每个镂空槽的位置都经过动平衡配重计算，转子组装完成后不需要额外添加太多配重块就能满足高转速下的动平衡精度要求，减少高速运转时的振动传递到机身结构，提升飞行过程中的操控稳定性。
