海上平台自持式电氯化处理装置

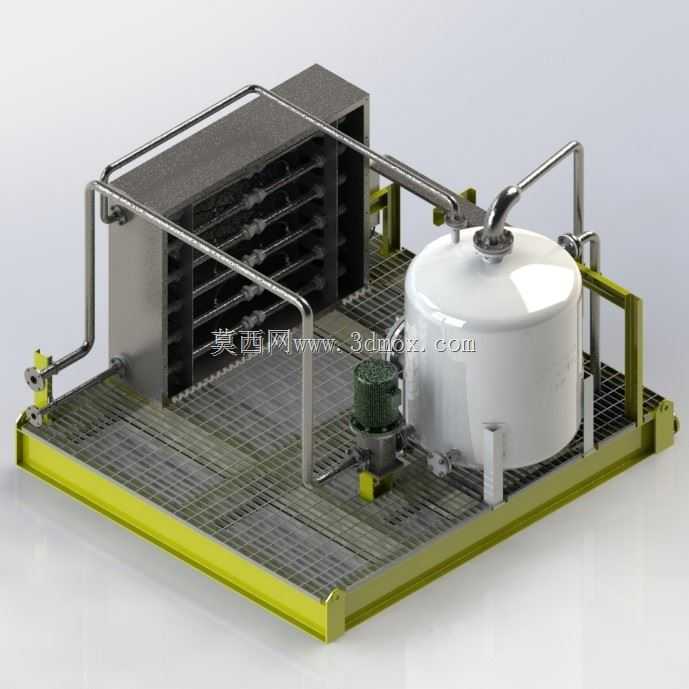

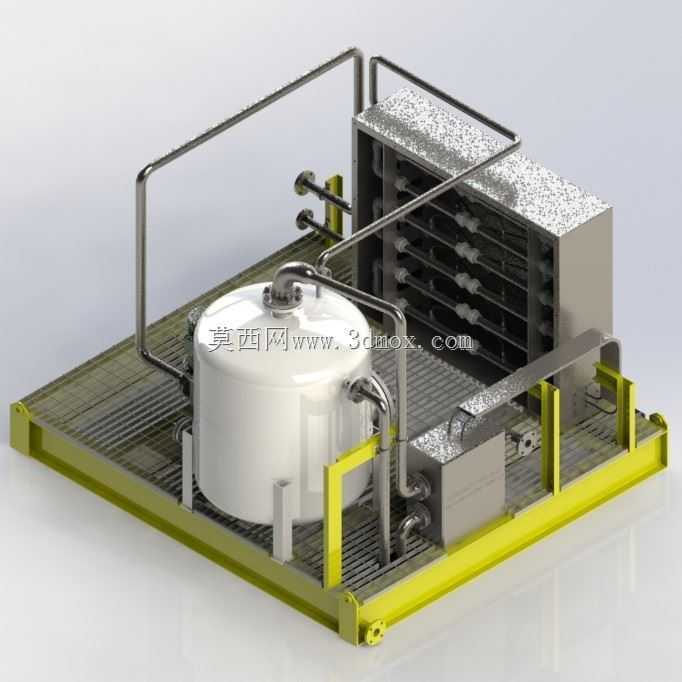

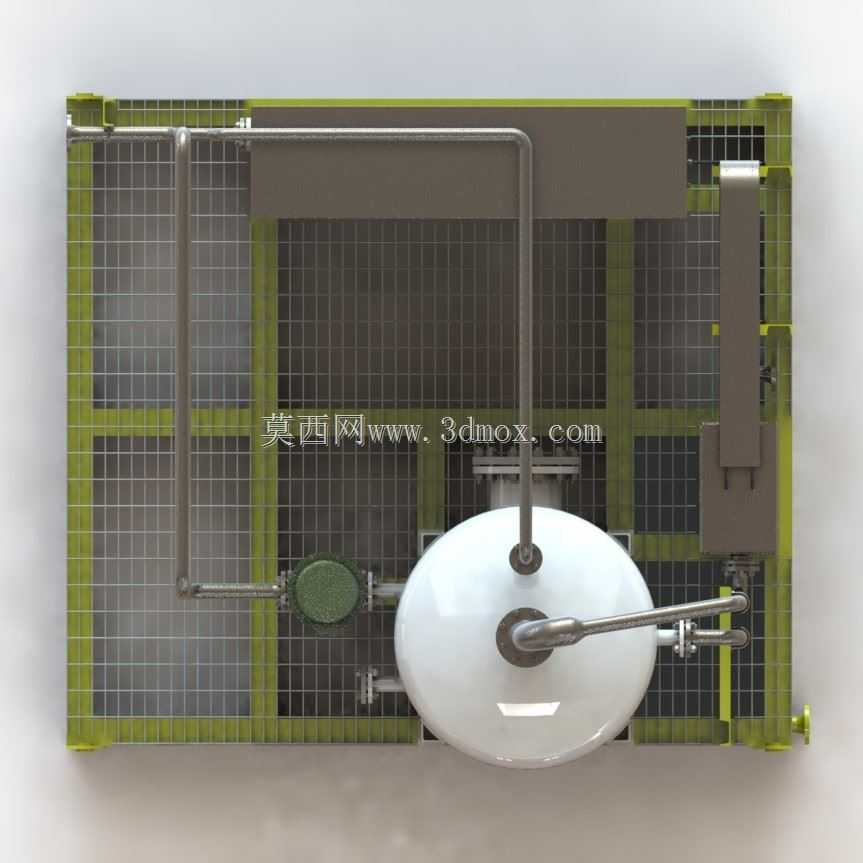

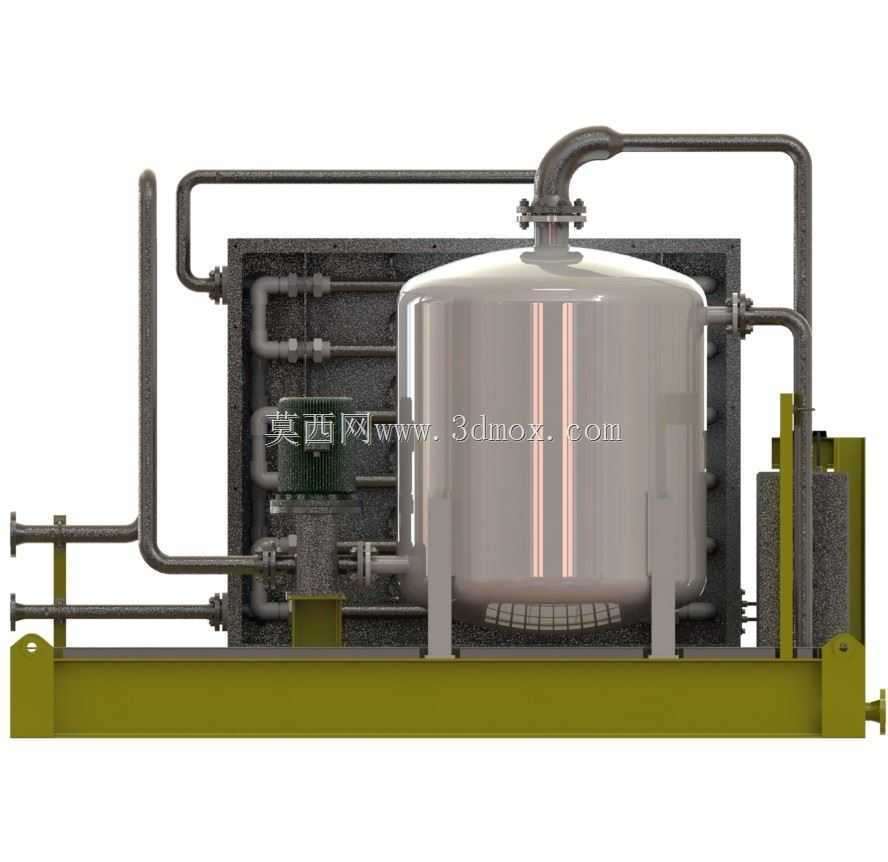

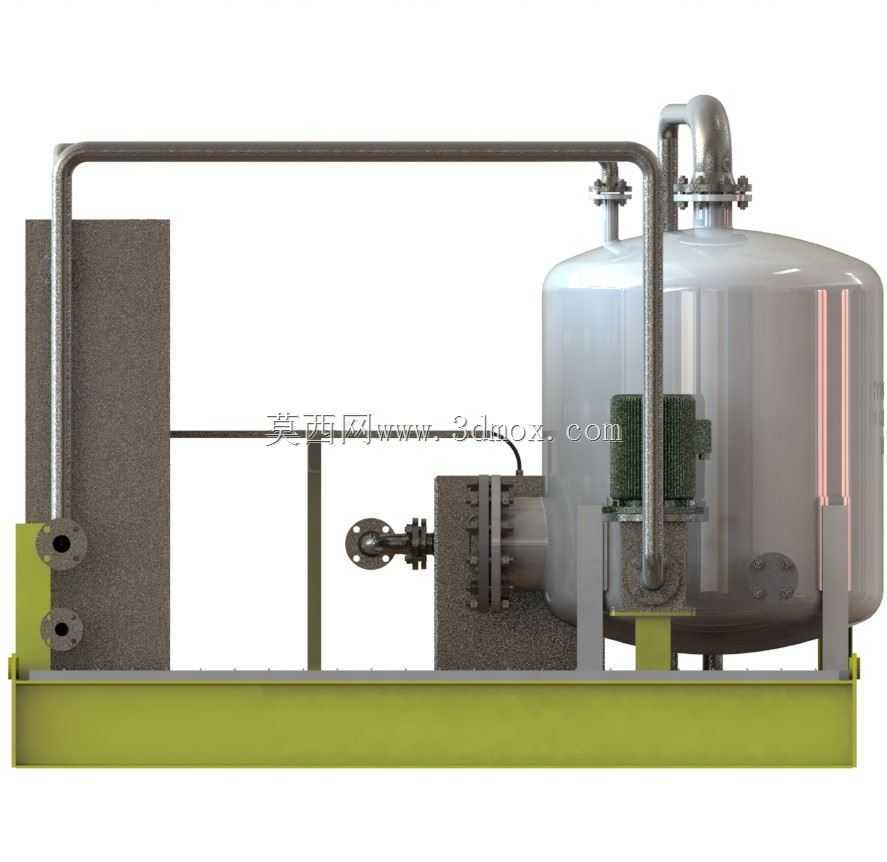

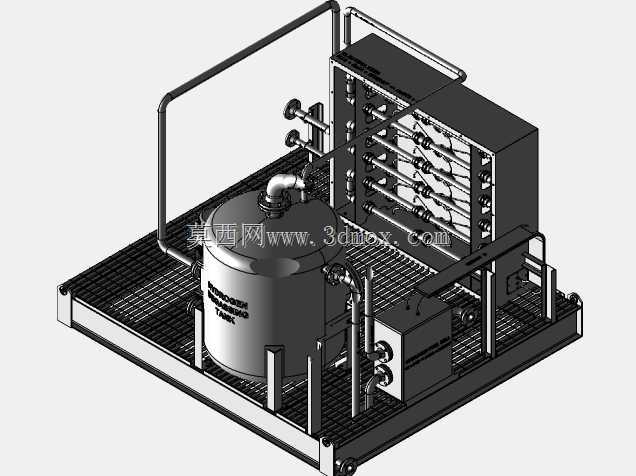

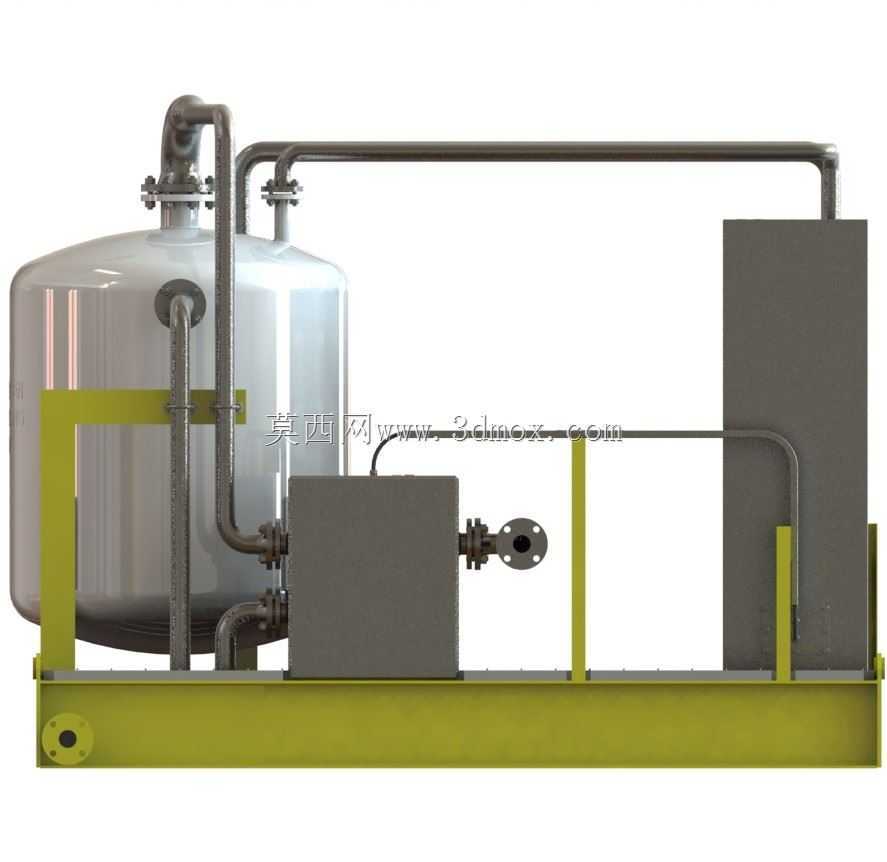

该装置主要面向海上油气开采平台的水体消杀处理场景设计，核心用途是通过电解氯化工艺就地生产次氯酸钠溶液，为平台海水管路、生产水系统提供持续的消杀药剂，避免海洋生物附着堵塞管路、抑制水体菌类滋生，解决海上平台消杀药剂运输存储成本高、补给周期长的痛点。设备采用撬装集成式设计思路，将电解反应罐体、工艺管线、支撑框架、配套功能组件全部整合在统一的钢制底座上，无需现场拆分组装，整体吊装即可完成就位，适配海上平台作业空间紧凑、吊装作业窗口有限的安装条件。核心反应罐体采用立式承压结构设计，罐体外部做防腐涂层处理，适配海上高盐高湿的腐蚀环境，罐体顶部设置工艺接管与外部管线连通，分别接入原料海水输入管路、成品次氯酸钠输出管路以及副产氢气收集管路，罐体底部设置排污接口用于定期排空沉积杂质。装置配套的管线系统采用分级排布设计，不同管径的工艺管线沿支撑框架分层固定，避免管线交叉干扰，同时预留足够的操作检修空间，方便日常运维时对阀门、接口进行检查操作。装置运行时，原料海水经过滤后进入电解反应腔，通过电极电解反应生成次氯酸钠溶液直接输送至投加点位，反应过程中产生的氢气副产物通过专用收集管路导出，可接入平台氢能利用单元为氢燃料电池提供原料，实现副产物的资源化利用，整套系统通过闭环的物料循环设计，可在无外部持续药剂补给的条件下长时间自持运行，大幅降低平台的运维补给压力。从安装边界来看，整体撬装底座采用标准型钢焊接成型，底座四周设置吊装吊耳与固定安装孔位，整体外形适配海上平台常规设备安装位的尺寸要求，设备就位后仅需对接原料入口、成品出口、氢气排放以及电力接口即可投入运行，无需额外搭建复杂的配套基础设施。装置的支撑框架采用型钢焊接结构，将反应罐体稳稳固定在底座中心位置，框架侧面预留电控组件的安装位，可根据平台需求配套接入自动控制系统，实现药剂产量的自动调节、运行状态的实时监测，适配海上平台少人值守的运维模式。
