化工物料混合真空过滤反应成套装置

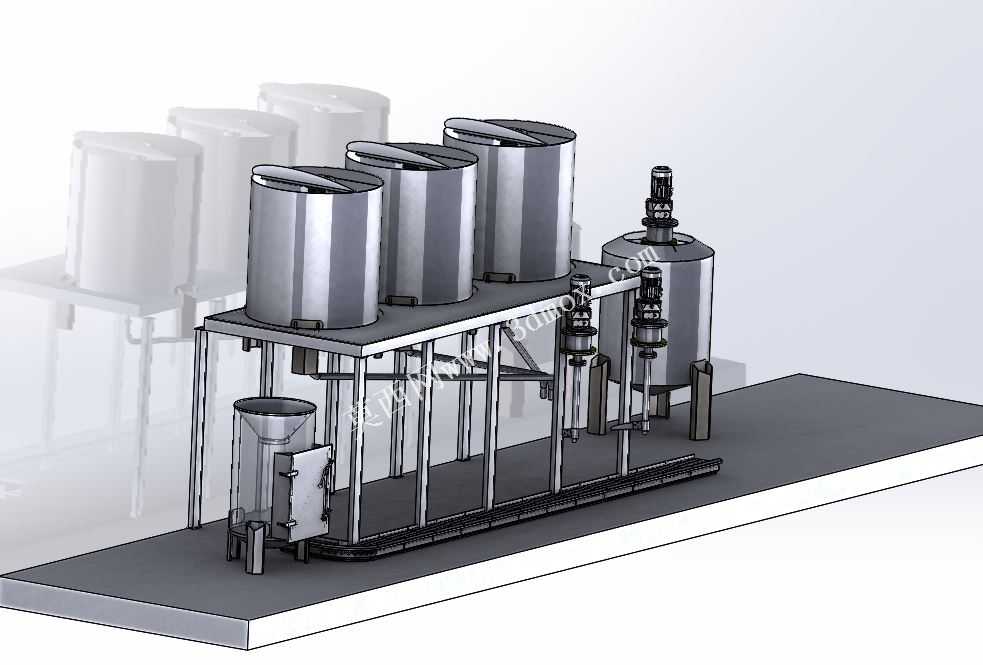

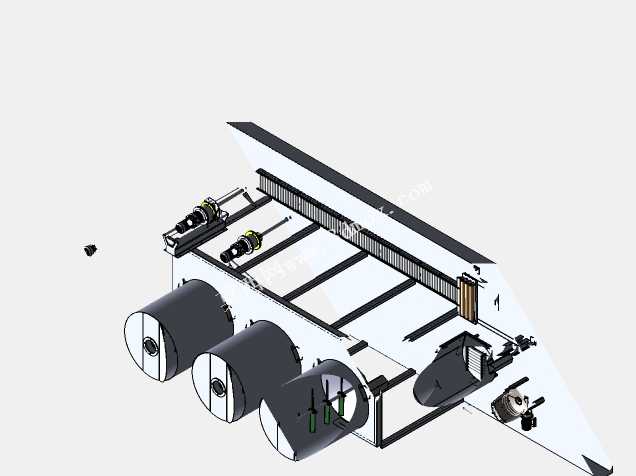

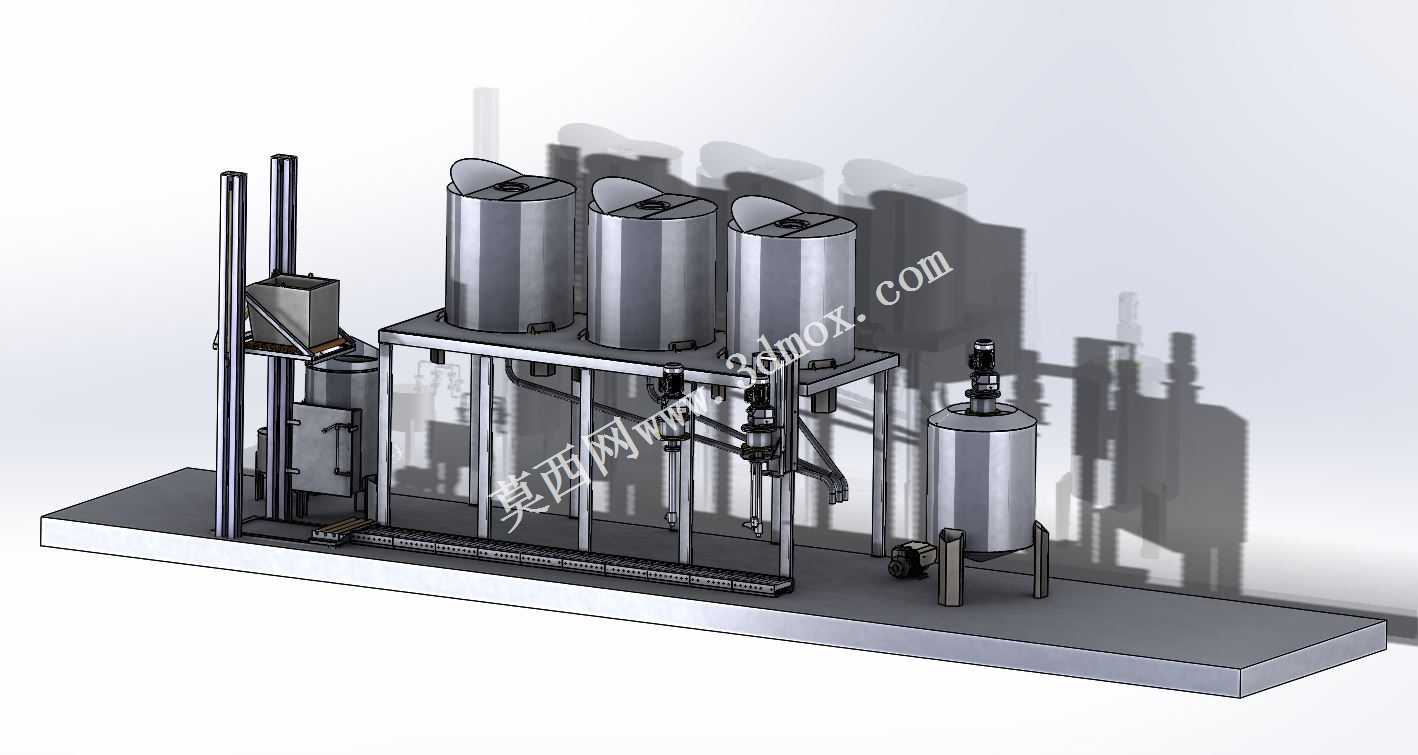

这套成套装置主要面向精细化工、医药中间体合成、特种化学品配制等生产场景，可在同一集成台面上完成多组物料的定量投料、搅拌混合、真空过滤、中转输送的全流程作业，解决传统分散式设备管线排布杂乱、物料转运损耗大、作业过程易接触外界杂质的痛点。整套设备采用一体化撬装式底座设计，所有罐体、管路、动力部件均集成在统一的金属安装平台上，底座预留了标准的地脚安装孔位，安装时无需额外搭建复杂的设备支架，只需在平整的硬化车间地面完成地脚固定即可对接物料管线与电气线路，大幅缩短现场安装调试的周期。设备主体配置三台立式常压储料罐，分别用于存储不同组分的液态或膏状原料，罐体采用圆弧顶密封设计，顶部预留投料口与呼吸阀接口，可根据生产需求接入惰性气体保护管路，避免易氧化物料接触空气变质。储料罐下方配置精准计量的出料阀组，可按照工艺配比将不同原料送入下方的搅拌反应单元，搅拌单元采用密封式结构，配套高剪切搅拌组件，可实现高粘度物料的均匀混合，避免物料分层、结块。搅拌完成后的物料可直接接入旁侧的真空过滤器，过滤器通过真空负压实现固液两相的快速分离，滤除物料中的固体杂质或反应析出的结晶产物，过滤后的清液可送入中转储液罐暂存，再通过配套的输送机构定量输送至下一生产工序。整套设备的管路布局采用沿平台支架排布的设计，所有管路转角处均采用圆弧过渡，减少物料残留与管路堵塞风险，操作侧预留了足够的人员操作空间，平台高度符合人体工程学设计，操作人员无需攀爬即可完成阀门操作、设备巡检、日常维护等作业。设备的动力部件均布置在底座的侧边位置，与物料作业区域做了物理分隔，避免物料泄漏腐蚀动力组件，同时也方便后期对泵体、阀门等易损件进行检修更换，整套装置可适配小批量多品种的化学品生产需求，也可对接连续化生产线作为前置配料反应单元使用。
