安费诺弯针Micro D SUB 7w2母接头结构

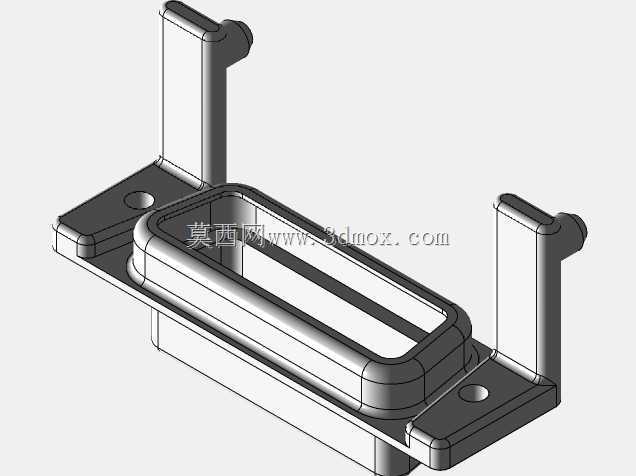

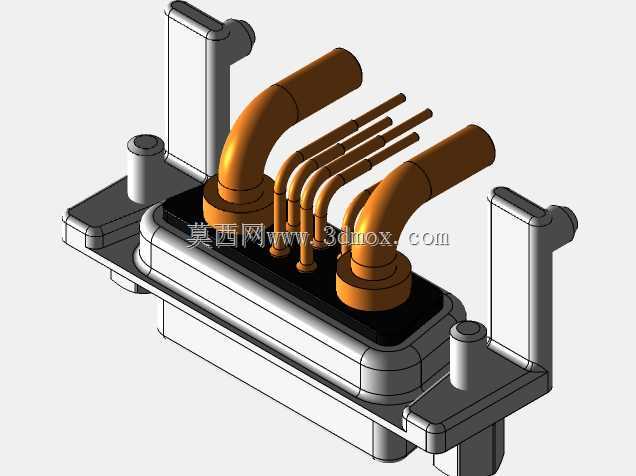

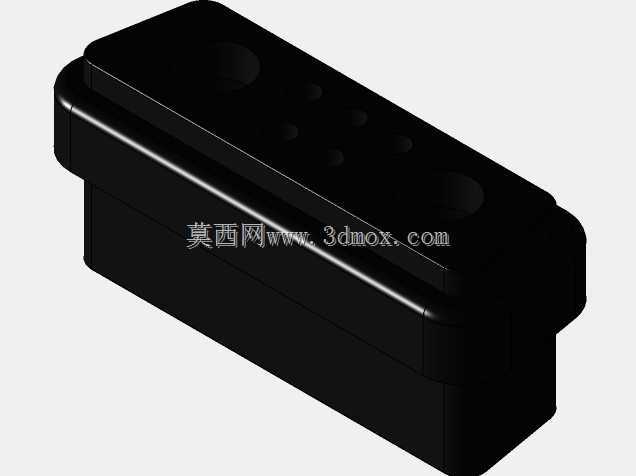

这款弯脚式Micro D SUB 7w2母接头，是面向高密度信号传输场景设计的板端互连组件，主要应用在航空机载电子设备、工业测控板卡、轨道交通车载信号模块、高端医疗检测仪器内部的电路连接环节，这类场景普遍对连接器的空间占用、抗振性能、信号传输稳定性有较高要求，常规直针连接器无法满足紧凑空间内的布线走向需求，弯针结构的设计恰好适配板侧横向出线的装配场景，避免线束弯折半径过小导致的线芯损伤，同时压缩连接器在板卡垂直方向的占用高度，适配薄型化设备的内部堆叠需求。从功能特性来看，该接头采用7芯混装布局，其中大电流插针负责电源回路传输，小直径信号插针负责差分信号、控制信号的稳定传输，插针接触端采用镀金工艺降低接触电阻，提升反复插拔后的耐磨性能与抗腐蚀能力，接头外围的金属安装支架兼具定位固定与电磁屏蔽作用，安装时通过支架两端的定位柱与PCB板上的定位孔配合实现预固定，再通过焊接或者螺丝锁附完成最终装配，能够在高振动工况下避免接插件松脱移位，金属外壳可将内部信号回路与外界电磁干扰隔离，降低信号串扰与外界电磁辐射对传输质量的影响。设计过程中，首先根据应用场景的电流承载需求确定不同线径插针的排布位置，将大电流插针布置在接头两侧，避免大电流回路对中间信号插针产生电磁干扰，弯针的弯折角度经过反复校核，确保出线方向与PCB板面平行，插针焊接端的长度严格匹配常规PCB板的焊接厚度，保证波峰焊或者手工焊接时焊锡能够充分浸润焊盘，不会出现虚焊、连焊的问题。接头基座采用耐高温绝缘工程塑料注塑成型，能够耐受焊接过程中的高温冲击，不会出现基座变形、插针移位的问题。外形尺寸方面，该接头整体宽度适配标准Micro D系列连接器的安装间距，安装支架的固定孔位间距符合行业通用安装规范，可直接替换同规格的其他同类型接头，安装边界上充分考虑了接头周边的布线空间，弯针出线端预留了足够的线束弯曲空间，不会与板卡上其他 taller 元器件产生干涉，装配后接头本体突出PCB板面的高度控制在极低范围内，适配设备内部紧凑的堆叠空间，绝缘基座的爬电距离满足高压安全规范要求，不同电位插针之间的绝缘性能可满足工业级设备的耐压测试标准，在潮湿、温差变化较大的工况下仍能保持稳定的绝缘性能，避免出现短路、信号泄漏等问题。
