安费诺弯针Micro D SUB 7w2母接头结构

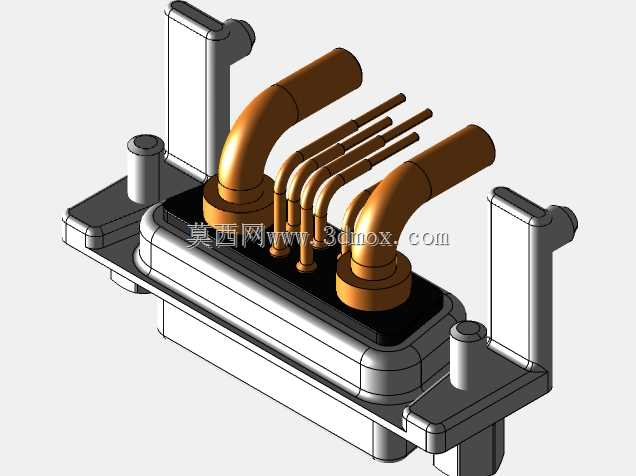

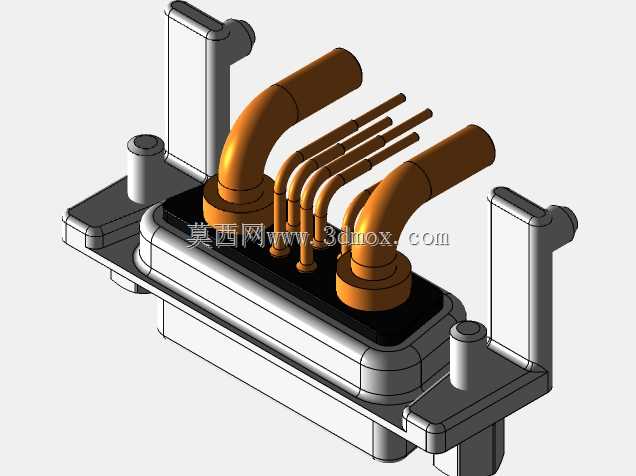

这款弯针结构的Micro D SUB母接头，是面向高密度电气连接场景开发的小型化互连器件，主要应用在航空机载电子设备、工业控制板卡、高端测试仪器、医疗影像设备内部的板对线连接场景，这类场景普遍对连接器的安装空间、抗振性能、接触可靠性有严苛要求，普通直针D-SUB接头无法满足狭小舱内的布线弯折需求，弯针结构可以在完成信号传输的同时，将出线方向调整为平行于PCB板面，大幅压缩设备内部的垂直安装空间，避免线束弯折半径过小导致的线芯断裂、信号衰减问题。从功能特性来看，该接头采用7w2的触点排布，兼顾大电流供电回路与小信号传输回路的集成需求，两侧的弯式接触端子可承载更高的持续工作电流，中间排布的多根细径弯针负责传输差分信号、控制电平，触点区域采用黑色绝缘基座固定，每根插针的位置度公差控制在极小范围内，确保公母对插时每根触点都能精准啮合，不会出现插针弯折、接触不良的问题，基座外围的金属屏蔽壳体可以隔绝外部电磁干扰，避免设备运行过程中外界电磁噪声干扰内部弱信号传输，同时壳体两侧带安装固定柱，焊接到PCB板后可以提供足够的机械保持力，在设备受到振动、冲击时不会出现焊点脱裂、接头移位的故障。在设计思路上，这款接头充分考虑了板端安装的工艺可行性，弯针的弯折角度经过反复校核，确保插针末端伸出PCB板面的长度刚好适配波峰焊的工艺要求，不会出现引脚过短吃锡不良、引脚过长连锡短路的问题；两侧的安装固定柱与PCB板上的定位孔采用间隙配合，装配时可以快速完成接头定位，降低SMT或通孔焊接的对位难度，提升批量生产的装配效率。从安装边界来看，接头整体采用矩形窄体结构，横向宽度适配标准Micro D系列的安装间距，垂直于板面的安装高度远低于同规格直针接头，弯针出线端的圆弧过渡设计预留了足够的线束弯折空间，不需要额外增加线束护线套就可以避免线束根部的应力集中，金属外壳两侧的侧翼结构既可以作为安装时的受力支撑点，也可以在对接公头时提供卡扣锁附的受力位置，确保公母头对插后锁紧可靠，在频繁插拔或者长期振动的使用环境下也不会出现松脱断连的问题，完全满足高可靠性电子设备的内部互连要求。
