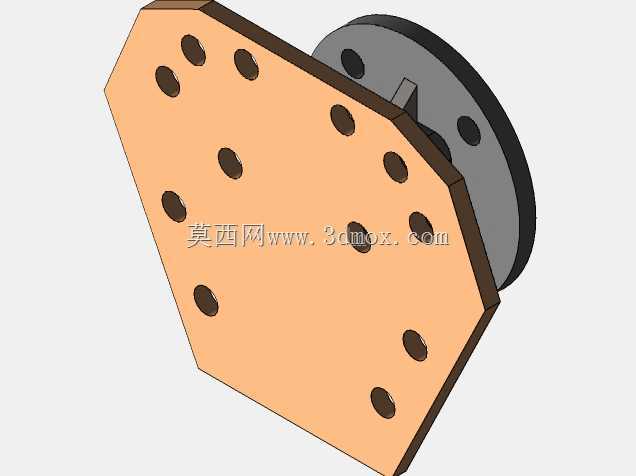

带法兰连接座的多孔异形安装板结构

该结构件主要应用于工业自动化生产线的执行端转接场景，常见于机械手末端执行器与工装夹具的衔接部位，也可作为小型专用设备的功能模块安装基板使用，承担载荷传递、部件定位、多组件集成安装的核心作用，能够在紧凑的设备空间内实现多个气动元件、检测传感器、执行夹具的同步固定，避免零散安装带来的定位偏差与结构干涉问题。从功能特性来看，该安装板采用异形切边的多边形轮廓设计，相比常规方形安装板能够有效避让周边运动部件的运行轨迹，减少设备运行过程中的碰撞风险；板身均匀分布多组贯穿安装孔，孔位按照不同规格组件的安装尺寸做了差异化排布，可兼容不同安装孔距的气动手指、真空发生器、光电传感器等常用工业元件，无需额外打孔改制即可完成多组件的装配固定；板体后侧集成的圆盘式法兰连接座，能够与标准输出法兰的旋转轴、摆动气缸直接对接，可实现整个安装板搭载的功能组件随轴做旋转、摆动动作，满足工位切换、角度调整的工艺需求。在设计思路上，该结构优先考虑安装兼容性与结构刚性的平衡，板体厚度经过载荷校核，能够承受多组件挂载后的静态载荷与往复运动带来的动态冲击，避免长期运行出现板体变形导致的元件定位偏移；法兰连接座与安装板采用贴合面定位加周向止挡的结构设计，可传递较大扭矩，防止旋转动作过程中安装板与法兰座之间出现相对转动，保证动作精度；所有安装孔均采用通孔设计，既可以通过螺栓完成元件的锁紧固定，也可供气路管线、信号线缆穿过，让布线更加规整，减少管线外露被运动部件剐蹭的风险。从安装边界来看，该安装板的最大外轮廓尺寸适配常规20-40kg负载级别的机械手末端安装空间，法兰座的连接尺寸符合通用工业气动旋转接头的安装标准，安装后整体突出长度较短，能够有效降低末端负载的转动惯量，提升设备运行的响应速度与动作稳定性；板体的切边角度经过运动仿真验证，在0-180度旋转摆动的全行程内，不会与机械手小臂、周边工装架产生结构干涉，可直接集成到现有自动化设备的末端执行机构中，无需对原有设备结构做大规模改造，能够快速完成功能拓展。
