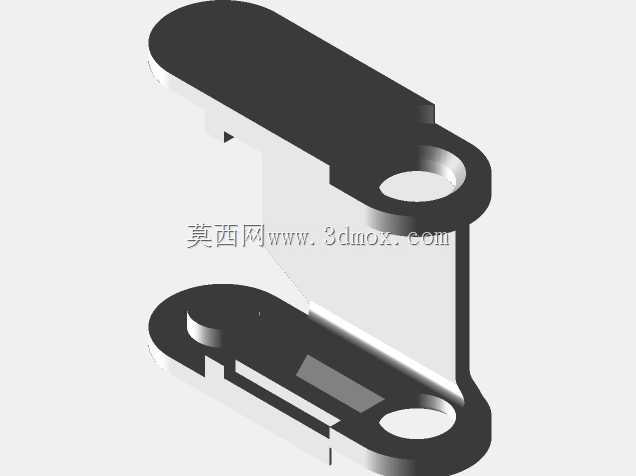

双孔铰接式连接固定支架结构设计

该双孔铰接式连接固定支架是机械传动与支撑系统中常用的传力连接构件，主要应用于需要实现往复摆动、角度微调的机械连接场景，常见于轻工自动化设备的连杆传动机构、小型工程机械的操作联动结构、专用设备的舱门开合支撑部位，以及各类需要实现两部件间相对转动同时传递稳定载荷的装配位置，能够在连接两个独立构件的同时，允许二者绕铰接轴线完成限定角度内的相对转动，避免刚性连接带来的应力集中与部件卡滞问题。从功能特性来看，该支架采用一体化弯折成型的主体结构，上下两端分别设置带通孔的铰接端，上端铰接孔用于与主动摆动部件连接，下端铰接孔用于与固定基座或从动部件连接，主体弯折段采用变截面过渡设计，在保证整体结构强度的同时有效降低了构件自身重量，减少摆动过程中的惯性载荷。支架的两个铰接孔均做了同轴度精度设计，孔壁预留了衬套安装余量，实际装配时可根据载荷工况选配铜基衬套或滚动轴承，降低铰接转动过程中的摩擦损耗，延长构件的使用寿命。在设计思路上，该支架优先考虑了载荷传递的路径合理性，主体受力段沿载荷作用方向布置，避免了结构上的应力突变尖角，所有弯折过渡位置均采用圆弧过渡处理，有效分散交变载荷作用下的应力集中点，适配长期往复摆动的工况需求。从安装边界来看，该支架上下铰接孔的中心距为核心安装尺寸，决定了联动机构的摆动行程与力臂长度，铰接孔的孔径适配标准直径的铰接销轴，安装时仅需保证上下铰接孔的轴线平行度误差在允许范围内，即可实现顺畅的摆动动作，支架主体的侧向宽度经过优化，既不会占用过多的装配空间，又能保证铰接部位的侧向支撑强度，避免受侧向力时出现结构变形。该支架的外形采用对称式布局设计，安装时无需区分正反方向，降低了现场装配的操作难度，主体平面部位可根据实际使用需求加装限位挡块，以此限制摆动的极限角度，满足不同设备的行程限位要求。
