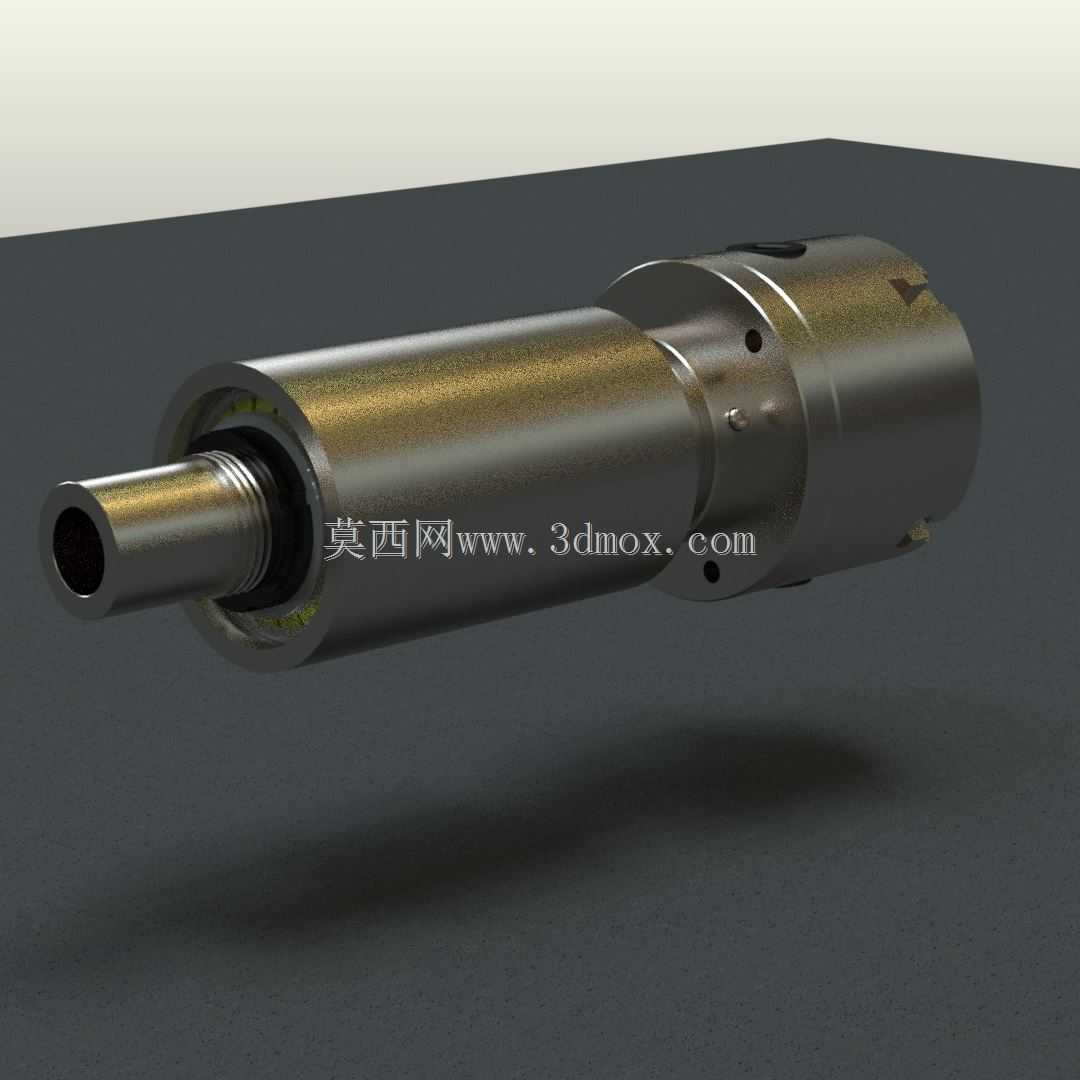

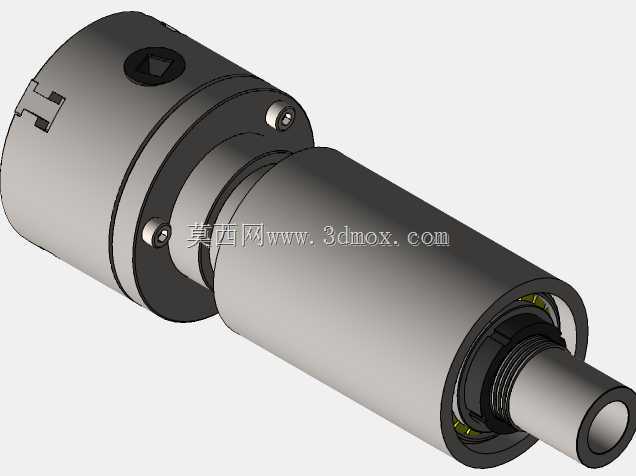

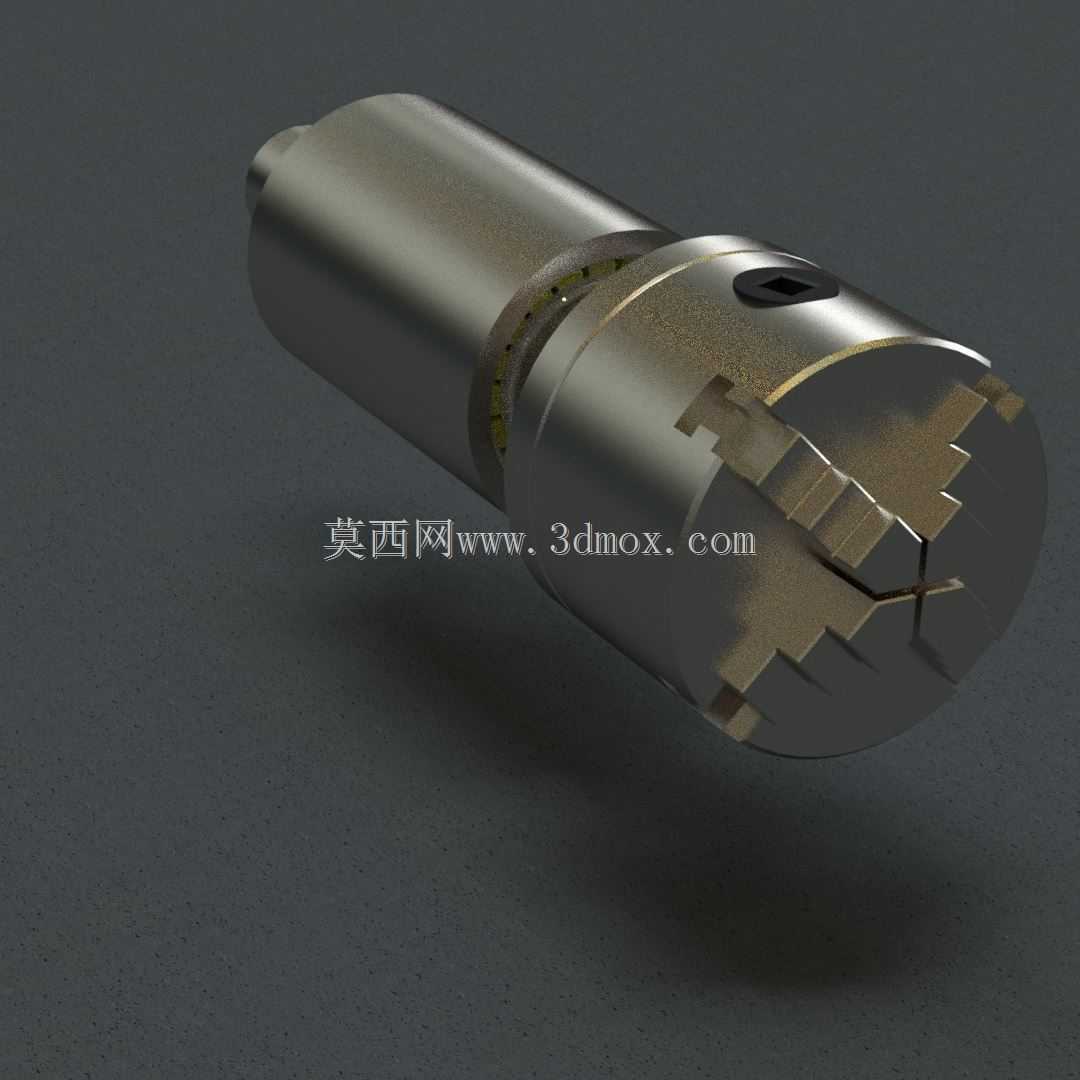

80mm规格车床主轴机械结构设计

这款80mm规格的车床主轴，是卧式普通车床与小型数控车床核心的回转执行部件，主要承担金属切削加工过程中的工件装夹、扭矩传递与高精度回转支撑作用，广泛应用于五金零件加工、小型设备配件制造、维修车间单件小批量生产等场景，是车床实现车削外圆、内孔、端面、螺纹、锥面等加工工序不可或缺的核心构件。在实际生产场景中，该主轴前端可配套安装三爪自定心卡盘，能够快速装夹轴类、盘类等不同形态的金属或非金属工件，通过主轴的稳定回转配合刀架的进给运动，完成各类回转体零件的切削加工，适配小型加工门店、职业院校实训车间、小型机械加工厂的日常加工需求，可满足常规碳钢、铝合金、铜合金等常用工程材料的切削加工载荷要求。从功能特性来看，该主轴整体采用阶梯轴式结构设计，主体轴身做了等强度优化，不同轴段分别对应轴承安装位、传动件连接位、卡盘装配位，能够在传递伺服电机或主轴电机输出扭矩的同时，保证高速回转下的径向跳动与轴向窜动控制在加工精度允许范围内；前端的卡盘连接结构做了定位止口设计，能够保证卡盘安装后的同轴度，减少装夹带来的加工误差，轴身预留的键槽与锁紧结构，可实现传动齿轮或带轮的可靠固定，避免大扭矩切削下的传动打滑，轴身的密封结构设计能够有效阻挡切削液、金属碎屑进入主轴轴承腔，延长轴承的使用寿命，降低设备日常维护的频次。在设计思路上，这款主轴充分兼顾了刚性与回转精度的平衡，80mm的主体轴径能够保证足够的抗弯刚性，减少重切削时的轴身挠曲变形，各轴段的过渡位置均采用圆角过渡处理，避免应力集中导致的主轴断裂风险，轴承安装位的尺寸公差按照精密级配合要求设计，能够保证轴承装配后的预紧力处于合理区间，既不会因为过紧导致主轴温升过高，也不会因为过松导致回转精度下降；前端的卡盘连接法兰做了轻量化的结构优化，在保证连接强度的前提下减少了主轴端部的转动惯量，提升主轴启停阶段的响应速度，降低驱动电机的负载冲击。从安装边界来看，这款主轴的主体安装轴径为80mm，整体轴向长度适配常规小型车床的主轴箱安装空间，后端的传动连接位可适配皮带轮、齿轮等不同传动形式的连接需求，安装时只需按照主轴箱的轴承位尺寸依次装配前后支撑轴承、锁紧螺母、密封件即可完成主轴组件的装配，不需要对原有车床的主轴箱结构做额外改动，可直接替换同规格的老旧磨损主轴，帮助老旧设备恢复加工精度，降低设备升级改造成本。在实际使用过程中，该主轴能够适配最高数千转的回转转速要求，满足常规有色金属的高速精车与黑色金属的低速粗车加工需求，可靠的结构设计能够保证长期连续加工下的精度保持性，减少生产过程中的设备故障停机时间，为小型机械加工场景提供稳定可靠的回转支撑。
