小型车床数控化升级改造结构设计

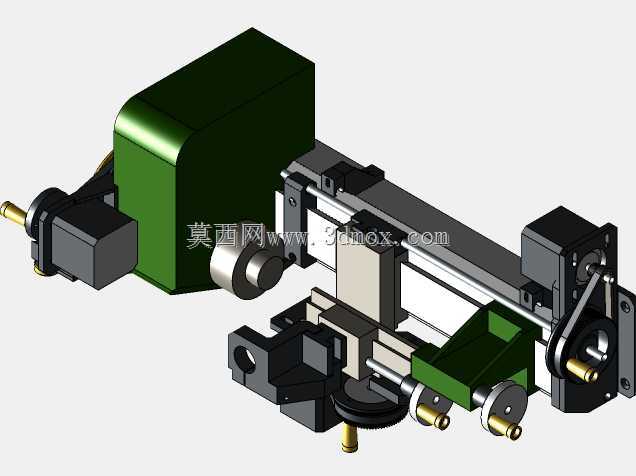

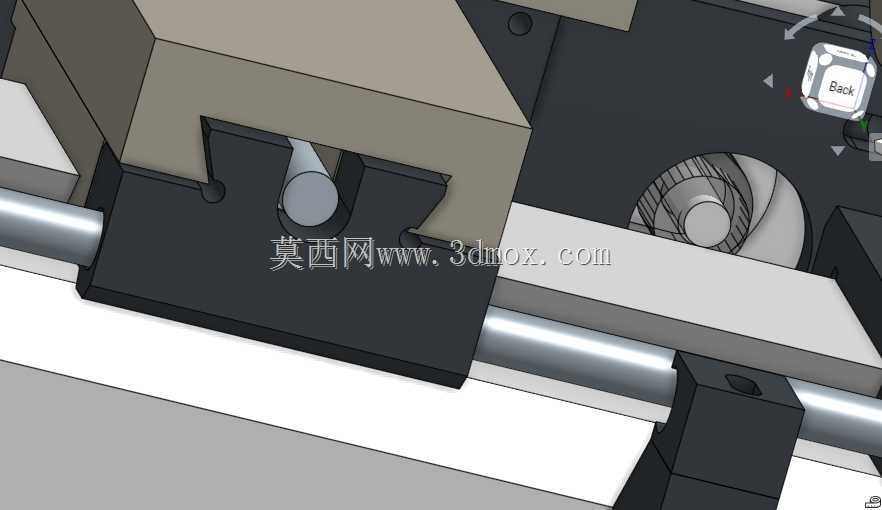

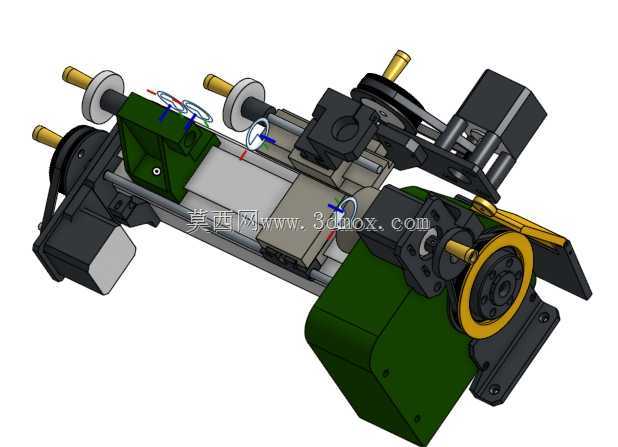

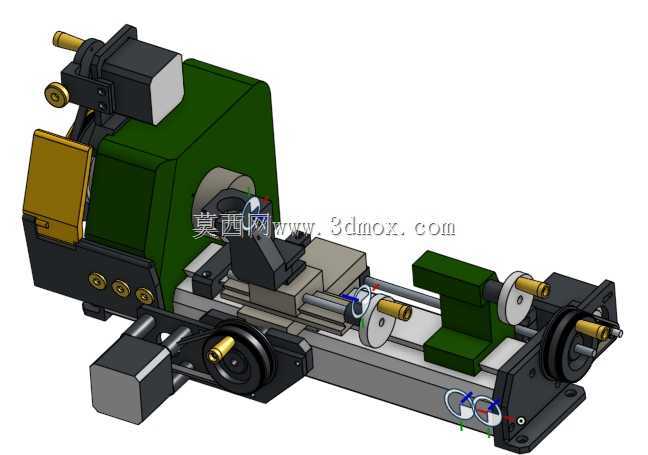

这款改造结构面向小型桌面级车床的数控化升级需求，主要适配小型手动车床的改装场景，可用于小型手磨工具、精密小零件的齿轮铣削与常规车削加工，填补了小型桌面加工设备在多工序数控加工能力上的空白，适合个人工坊、小型精密零件加工场景使用，能够在有限的桌面空间内实现原本需要多台设备完成的加工作业。从功能特性来看，改造后的设备保留了原车床的主体装夹基础，新增了数控进给的C轴控制能力，可实现X、Z轴的自动化进给运动，X轴运动通过滑动螺母配合附加螺纹实现精准传动，Z轴的滑动螺母依靠导向杆完成运动导向，导向夹可直接固定在主铝型材上，也可通过螺栓完成锁紧固定，针对3D打印部件的适配预留了0.4mm的直径间隙，可兼容PLA等常见3D打印耗材制作的配套零件，传动部分采用6mm宽度的GT2同步带，相比原有O型带传动，低速平稳性表现更优，可避免低速运行时的传动噪音与爬行问题，适配3D打印机通用的CNC驱动程序，安装时可将原有打印机安装板替换为国产加工铝板，无需对原车床床身进行大规模破坏性改动。设计思路上，整体改造围绕低成本、易装配的核心原则展开，所有CNC零件固定位均采用原有接合点设计，可通过胶水粘合或螺栓紧固两种方式完成装配，无需对原床身进行大面积切削加工，传动结构优先选用通用3D打印机的成熟配件，降低改装的配件采购成本与调试难度，同步带轮的安装位置经过反复校核，确保传动行程覆盖原车床的全部加工范围，不会出现进给行程不足的问题。安装边界方面，整体改造结构完全依托原车床的外形尺寸进行布局，电机与传动组件均布置在原车床的侧边与下部空间，不会额外增加过多的设备宽度与高度，可适配原车床的安装台面，无需额外扩大安装空间，各运动部件的运动轨迹经过干涉校核，运行过程中不会与原车床的手动操作部件、装夹部件发生碰撞，既保留了原车床手动操作的可能性，也可实现全数控的自动加工流程，可完成小型圆柱零件的外圆车削、端面加工，以及小型齿轮的铣削加工，加工精度可满足小型手工具、精密模型零件的加工需求。
