手持便携迷你通风装置结构设计

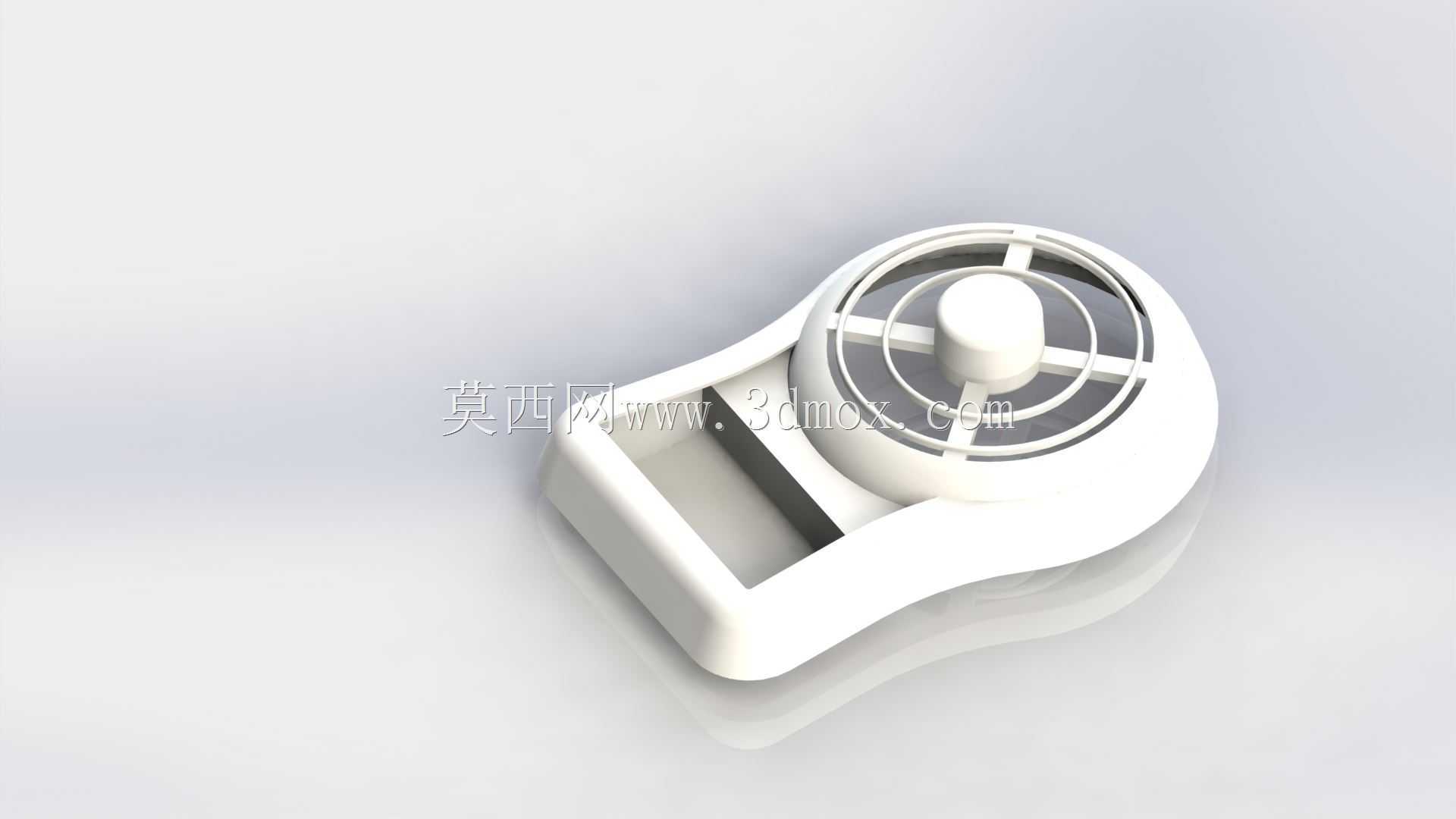

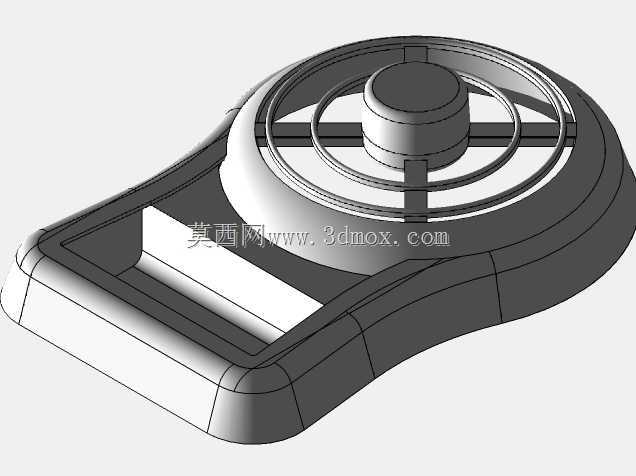

这款手持便携通风装置主要面向日常随身降温、狭小工位局部送风、户外临时通风等场景设计，可在通勤途中、桌面办公、户外排队等缺乏固定送风设备的环境下，为使用者提供定向的柔和气流，也可适配小型密闭空间的临时空气流通需求，填补了固定通风设备无法覆盖移动场景的使用空白。装置整体采用一体化手持握持结构，主体送风区域为圆形风道设计，内置同轴布置的叶轮与中心定位轴，外圈设置多道径向导流筋条，既能够对叶轮转动形成的气流进行规整导向，避免气流乱流导致的送风分散、风噪过大问题，也可以作为防护结构阻挡外部异物进入风道内部，避免叶轮卡滞或误触带来的使用风险。握持区域采用贴合手掌弧度的流线型收窄设计，壳体边缘做了大圆角过渡处理，长时间握持不会产生硌手的不适感，握持区域内部预留了充足的腔体空间，可容纳供电组件、驱动电路与控制开关，无需额外增设外置结构，保证了外观的整体性。设计过程中优先平衡了送风效率与握持手感的关系，圆形风道的直径经过反复校核，既保证了足够的进风与出风面积，让气流能够顺畅通过风道形成稳定的送风距离，又不会因为风道直径过大导致整体重量超标，增加长时间手持的负担。壳体采用上下扣合的装配结构，接缝位置隐藏在侧面弧面处，既能够简化装配流程，也避免了接缝外露积灰、影响外观质感的问题。安装边界上，装置整体外轮廓无突出的尖锐结构，可轻松放入常规大小的随身包袋中携带，风道内部的叶轮与中心轴采用同轴度公差控制，保证转动过程中无偏心晃动，降低运行过程中的震动与噪音，握持区域的内腔尺寸可适配常规规格的供电组件，无需定制特殊尺寸配件，降低了生产与后续维护的成本。导流筋条的厚度与间距经过优化，在满足防护强度要求的前提下，尽可能减少对气流的阻挡，提升送风效率，壳体表面采用哑光质感处理，握持时不易打滑，也不容易残留指纹与使用痕迹。
