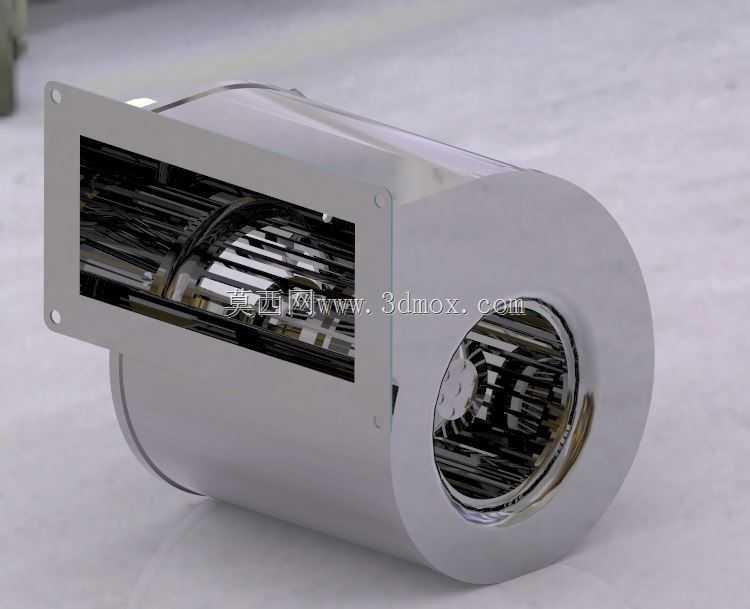

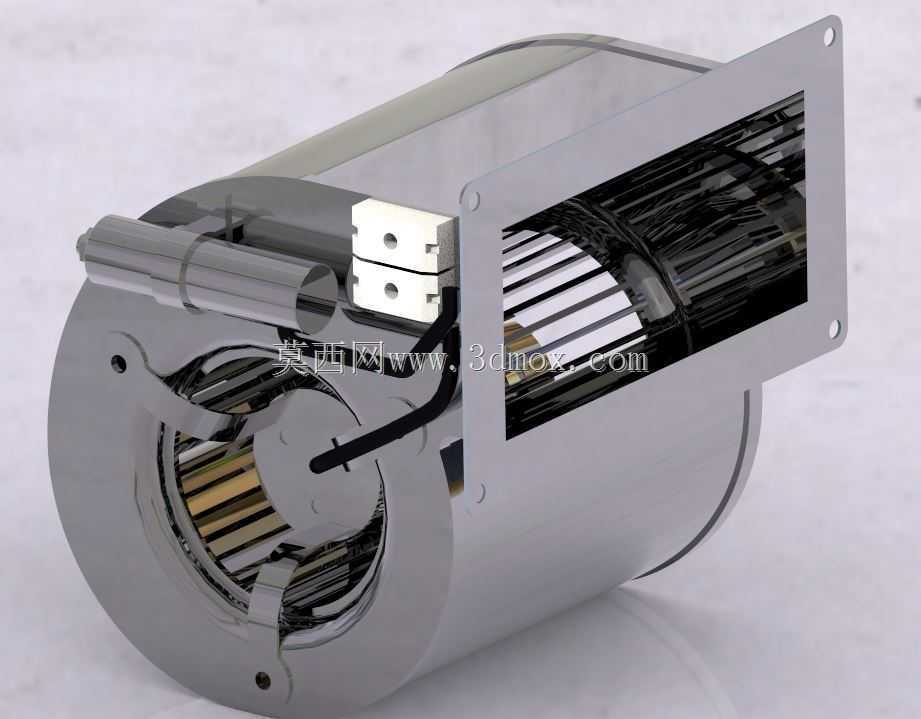

EBM前倾蜗壳双吸离心风机结构

这款前倾多翼式离心风机，是针对小空间通风散热、送风增压场景开发的通用流体设备，目前广泛应用在机柜温控、新风系统、小型设备散热、工业电子柜体通风、洁净工位送风等场景，既可以作为独立送风单元完成空间空气循环，也可以嵌入到成套设备内部，作为散热、排风、送风的核心动力部件，适配需要低噪音、小安装空间、稳定风压输出的使用需求。

从实际用途来看，该款风机依靠叶轮旋转产生的离心力提升空气压力，可完成空气的定向输送，既适用于正压送风场景，将过滤后的新鲜空气送入目标空间，也可用于负压排风场景，将设备内部积聚的热空气、污浊空气快速排出，在进风吸气工况下也能保持稳定的运行效率，不会因为进风阻力波动出现大幅的性能衰减。

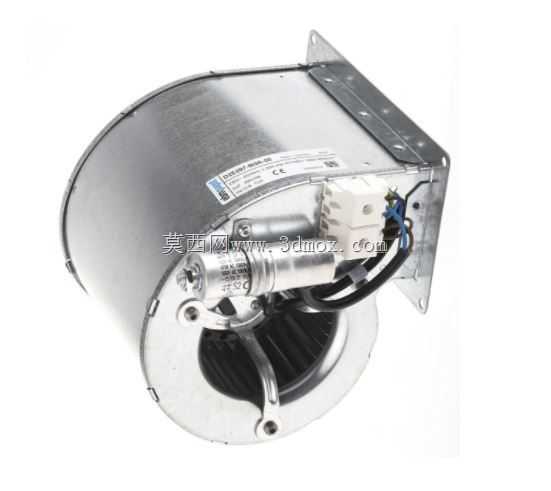

产品功能特性上，这款风机采用外转子电机直驱叶轮的结构设计，将驱动电机完全集成在叶轮内腔，大幅压缩了整机的轴向安装尺寸，没有额外的传动连接结构，既减少了传动环节的能量损耗，也降低了运行过程中的振动与噪音。叶轮采用前向弯曲的多翼叶片设计，相同转速下可以输出更高的风压，气流输出更平稳，蜗壳采用双侧开口的进风结构，相比单侧进风的同尺寸风机，进风面积提升近一倍，有效降低进风流速，减少进风湍流带来的噪音，同时提升整机的送风效率。风机的蜗壳采用不锈钢材质经铆接成型，表面做镀锌钝化处理，具备优秀的防锈抗腐蚀能力，可在多粉尘、轻度潮湿的工况下长期稳定运行，电机采用终身密封的免维护结构，绝缘等级满足常规工业设备使用要求，运行过程中无需额外加注润滑脂，长期运行无维护成本。

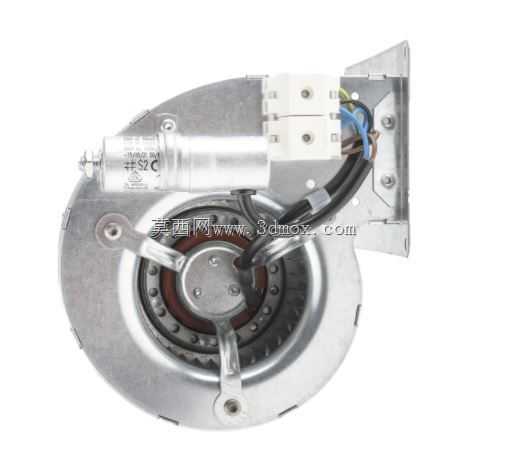

设计思路上，这款风机优先考虑紧凑安装与低噪运行的平衡，所有安装螺孔的位置、尺寸均严格按照行业通用安装规范设计，法兰安装面的平面度控制在合理公差范围内，可直接适配标准安装位，不需要额外制作转接支架。接线端子采用外置式的绝缘接线座设计，接线操作不需要拆开风机蜗壳，现场安装接线更加便捷，同时接线部位做了绝缘防护处理，避免接线裸露带来的安全隐患。叶轮在设计阶段做了完整的动平衡校准，运行过程中振动量控制在极低水平，不会因为长期运行出现叶轮松动、异响的问题。

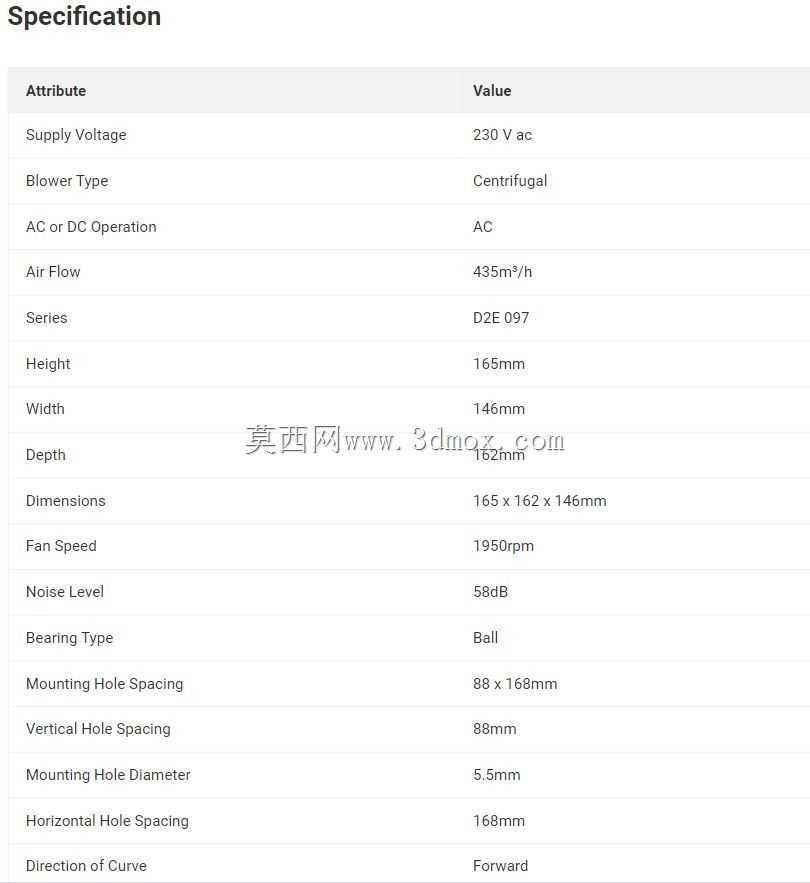

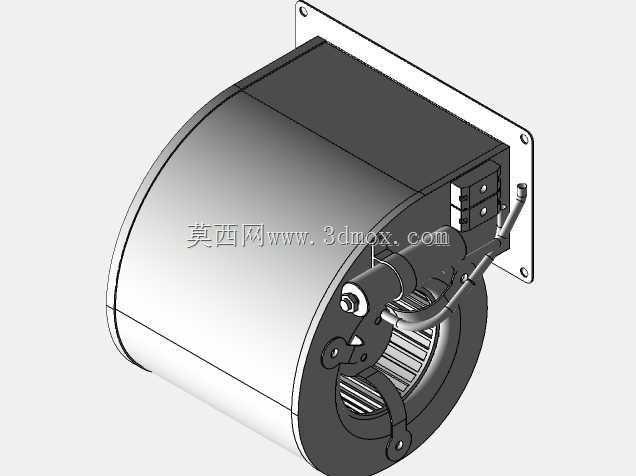

外形尺寸与安装边界上，这款风机整机长宽高尺寸为165mm×162mm×146mm，安装法兰位于风机出风侧，法兰上的安装孔位对称布置，安装时只需要在对应安装面预留匹配的螺孔，即可完成快速固定。整机安装时需要在进风侧预留不小于风机厚度的进风空间，避免进风遮挡导致送风效率下降，出风侧可直接对接风管或者设备风道，不需要额外做变径转接。风机的出线方向可根据安装场景调整，适配不同走线方向的安装需求，不会因为走线干涉影响安装。在额定运行工况下，风机可稳定输出适配小空间通风的风量与风压，运行噪音控制在较低水平，即使安装在有人值守的工位附近，也不会产生明显的噪音干扰，适配对噪音控制有要求的室内安装场景。
