150VA米努齐控制变压器结构设计

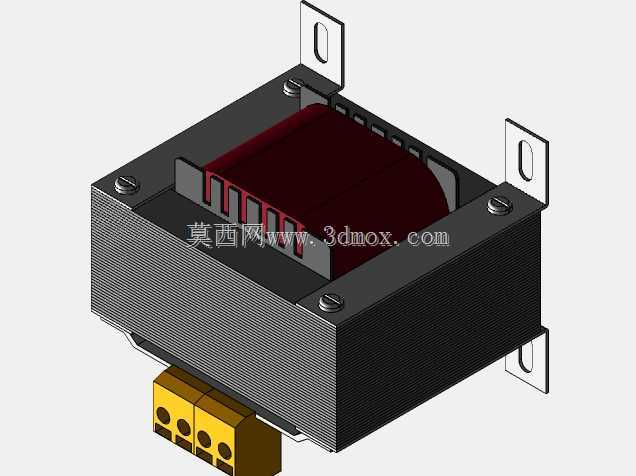

这款150VA容量的控制变压器，主要应用在工业低压配电、机床电控回路、小型自动化设备的供电场景中，承担电压转换、电气隔离的核心作用，能够将前端输入的较高交流电压转换为控制回路适配的安全电压等级，为接触器、继电器、指示灯等低压控制元件提供稳定的工作电源，同时通过一二次绕组的电气隔离，降低回路间的干扰传导，提升电控系统的运行安全性与抗干扰能力。产品整体采用封闭式方壳结构，核心部分选用高导磁硅钢片叠压组成的铁芯，绕组采用绝缘漆包线分层绕制，绕组与铁芯、绕组层间都设置了绝缘衬垫结构，避免长期运行出现绝缘击穿问题；外壳采用弯折成型的金属板材，表面做发黑氧化处理提升防锈耐蚀能力，上下盖板通过十字槽螺丝锁紧固定，既可以保护内部绕组与铁芯免受外界粉尘、碎屑的侵入，也能通过金属壳体实现一定的电磁屏蔽效果，减少变压器自身漏磁对周边敏感电气元件的干扰。产品底部设置了两组黄色的端子座，端子座上预留了清晰的接线孔位，分别对应一次侧输入、二次侧输出的接线点位，接线端采用螺丝压接结构，能够适配不同线径的导线连接，接线操作便捷且接触可靠性高，避免运行中出现接线松动打火的问题。壳体两侧延伸出带长圆孔的安装支架，长圆孔的设计可以抵消安装孔位的加工误差，适配不同安装基面的固定需求，安装时只需通过四颗螺丝穿过支架孔位即可完成设备固定，安装边界清晰，不需要额外定制复杂的安装底座，能够直接固定在电控箱安装板、设备机架的预留平面上。整体结构设计紧凑，在满足150VA容量的散热需求前提下，尽可能压缩了设备的整体体积，既可以独立安装在开放式的设备机架上，也可以嵌入安装到紧凑型电控柜内部，适配不同安装空间的使用需求；壳体表面的散热纹理结构能够增大与空气的接触面积，提升自然对流散热的效率，保障变压器在额定负载下长期稳定运行，不会出现温升过高导致的绝缘老化加速问题。
