LM2587S升压转换电路板结构设计

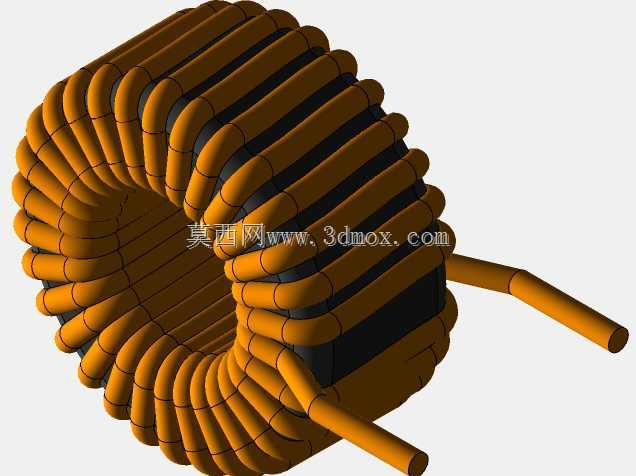

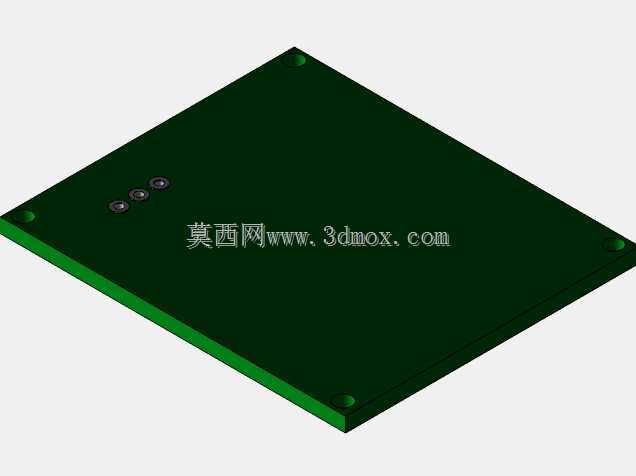

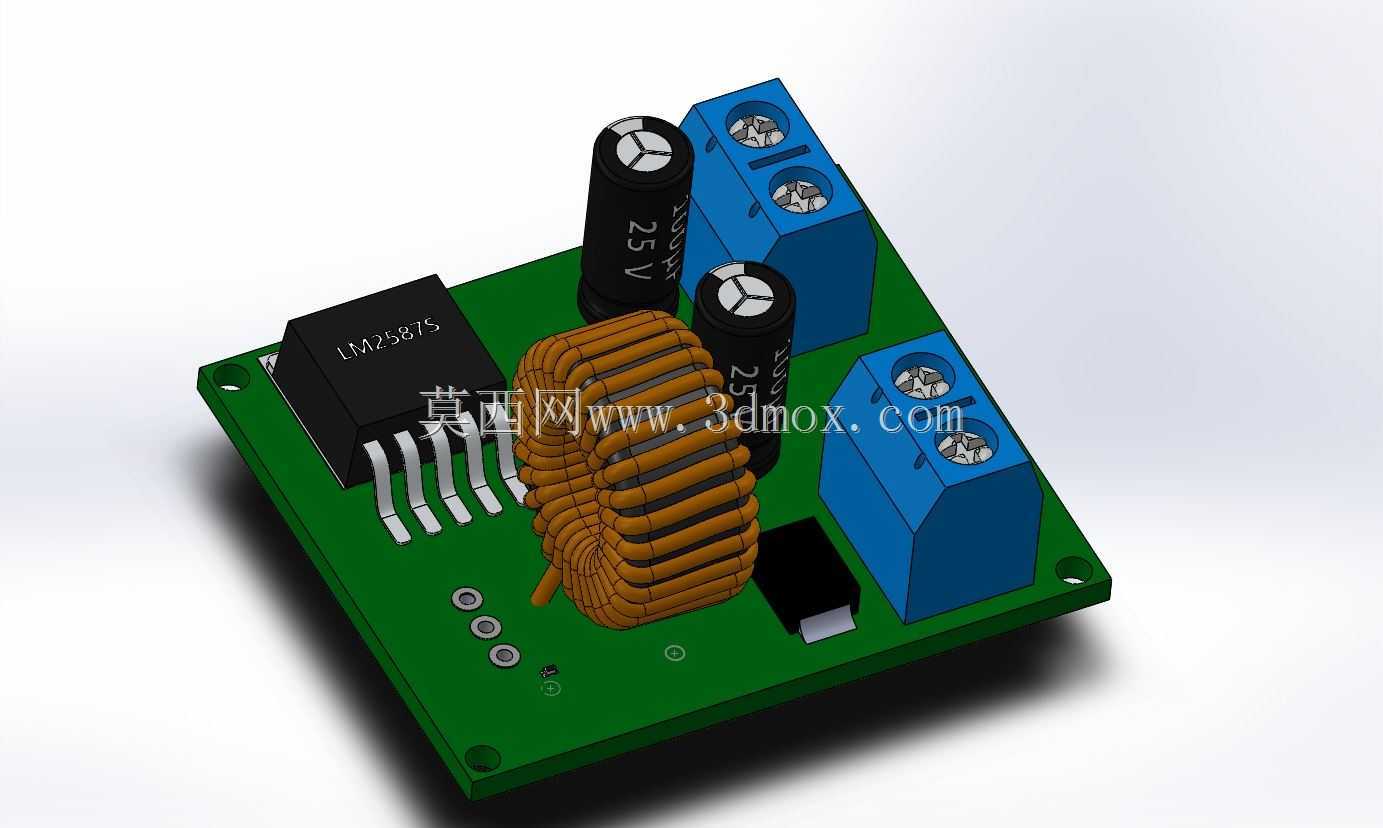

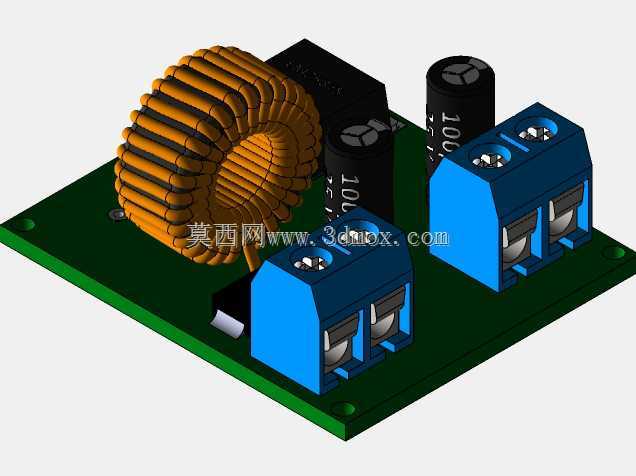

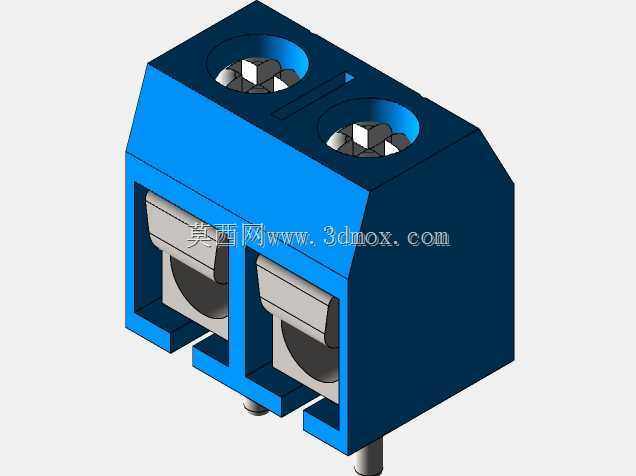

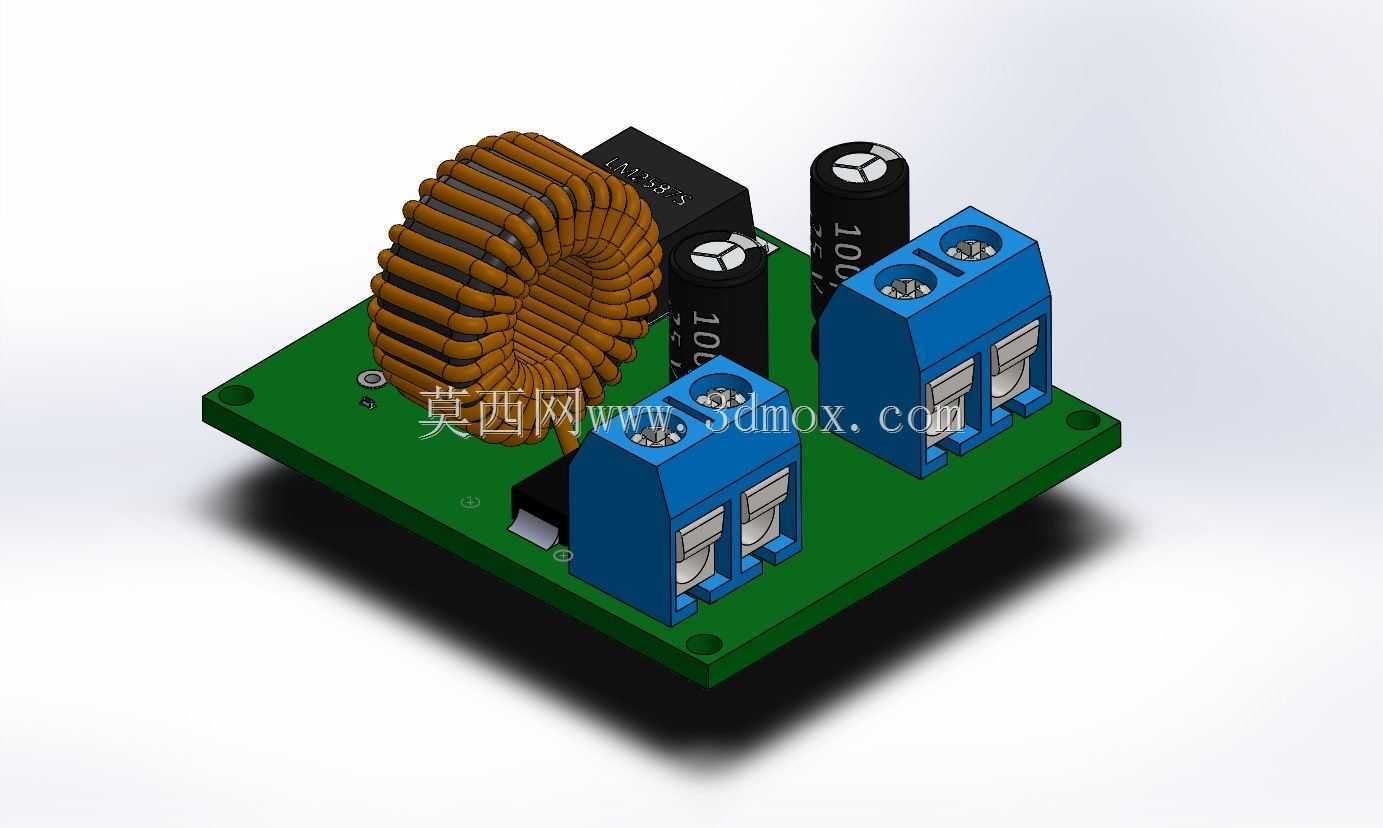

这款升压转换模块是面向低压直流供电场景开发的电源变换装置，核心依托LM2587S开关稳压芯片实现直流电压抬升功能，可广泛应用在车载电子改装、户外便携储能供电、小型工控板卡取电、太阳能低压输出升压等场景中，解决前端输入电压低于后端负载额定工作电压的供电适配问题，能在输入电压存在一定波动的工况下维持稳定的高压直流输出，为各类需要稳定高压直流供电的小型电子设备提供可靠的电源支撑。从功能特性来看，该模块采用非隔离式Boost升压拓扑结构，板载磁环功率电感承担储能与能量传递的核心作用，搭配多颗大容量电解电容实现输入输出端的滤波处理，有效降低输出电压纹波，抑制开关动作带来的电压尖峰，避免后端负载受电源杂波干扰出现工作异常；板端配置两组大电流螺钉式接线端子，分别对应输入与输出回路，接线时无需额外焊接，通过螺钉压接即可完成导线固定，可适配不同线径的电源连接线，兼顾现场接线的便捷性与大电流通过时的连接可靠性，端子旁预留清晰的极性标识，能有效避免施工时接反正负极造成的器件损坏。在设计思路上，整体布局遵循功率回路最短原则，将功率电感、整流器件、输出电容沿主电流路径紧凑排布，尽可能缩小大电流高频回路的环绕面积，降低开关工作过程中的电磁辐射干扰；信号采样与反馈线路远离功率电感等强磁器件，避免磁场干扰造成输出电压采样失准，保证稳压控制精度；PCB板采用标准FR-4环氧玻纤基材，四个角位置预留固定安装孔，可直接通过铜柱或螺钉固定在设备壳体内部的安装位上，无需额外设计定制安装支架。从安装边界来看，板体整体为规整矩形结构，板上最高器件为磁环电感与立式电解电容，所有元件高度均控制在常规低压电源模块的通用尺寸范围内，安装时只需预留对应长宽的平面安装区域，以及匹配最高元件高度的垂直空间即可完成装配，接线端子朝向板边布置，接线操作时不会被周边元件遮挡，后期维护检测时也可直接在板端测量输入输出电压，无需拆解模块固定结构。模块整体结构紧凑，元件排布规整，在有限的板面积内兼顾了散热空间与电气安全间隙，功率器件与PCB板之间预留充足的爬电距离，满足低压电气设备的安全设计要求，可在常规室内与车载环境温度范围内长期稳定工作。
