埃布罗EB-SR气动阀门执行机构三维设计

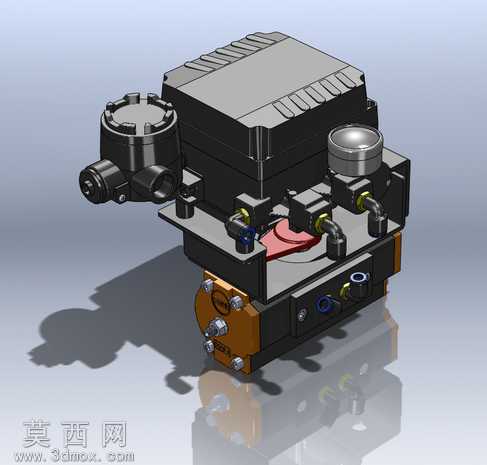

本作品为埃布罗EB-SR系列气动执行机构的三维数字化设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循实际产品的工程尺寸规范，完整还原了该款气动执行机构的全部结构细节。建模阶段首先搭建主体框架，针对上部的控制模块壳体，采用实体拉伸结合倒角、拔模特征完成主体轮廓构建，壳体表面的散热筋结构通过阵列特征快速实现，保证筋条间距均匀、尺寸一致，还原真实产品的散热设计；侧面的接线端口采用旋转凸台配合螺纹线特征完成接口建模，还原防爆接线口的结构形态。中部的气路控制部分，对两个气动换向阀组件进行了精细化建模，阀体、阀芯、快插接头分别独立建模后完成装配，接头处的金属气管采用扫描特征生成，还原管路的弯折走向与连接关系，阀组间的密封垫片采用薄实体拉伸配合橡胶材质属性设置，还原密封结构的装配层级。下部的气缸执行单元，针对缸体部分采用抽壳特征构建内部腔体，端盖处的紧固螺栓通过圆周阵列完成排布，螺栓头的六角特征、螺纹段细节均做了还原，缸体侧面的气路接口、调节螺钉也按照实际产品的位置完成建模，输出轴处的红色位置指示盘采用薄壁拉伸配合颜色区分，直观展示阀门的开关状态。渲染阶段采用Keyshot完成材质与场景搭建，主体控制壳体赋予哑光黑色工程塑料材质，调整表面粗糙度模拟工业塑料的磨砂质感；金属接头、螺栓、气缸端盖赋予抛光金属材质，添加轻微的反射效果还原金属件的光泽；气管部分赋予半透明黑色塑料材质，模拟气动软管的视觉效果；位置指示盘赋予高饱和度红色哑光材质，突出状态指示的视觉辨识度。场景搭建采用浅灰色渐变背景，添加柔和的环境光与主光源，在模型下方生成柔和的倒影效果，提升整体渲染的真实感，清晰展示各部件的装配关系与结构层次。设计过程中重点还原了该款执行机构的扭矩输出结构，即scotch-yoke拨叉式传动结构，在建模时对内部拨叉、活塞的配合关系做了装配约束，可直观展示活塞直线运动转换为输出轴旋转运动的传动逻辑，同时还原了产品的可调行程结构，即输出轴的-3°至+3°终位调节结构、阀位反馈与电磁阀安装位，完整呈现该款气动执行机构作为阀门驱动部件的功能结构，可用于阀门配套选型展示、气动控制原理教学、产品结构拆解演示等场景，模型各部件均做了独立分组，支持后续的结构拆解、运动仿真等二次开发操作。
