派克品牌角式制冷截止阀三维结构设计

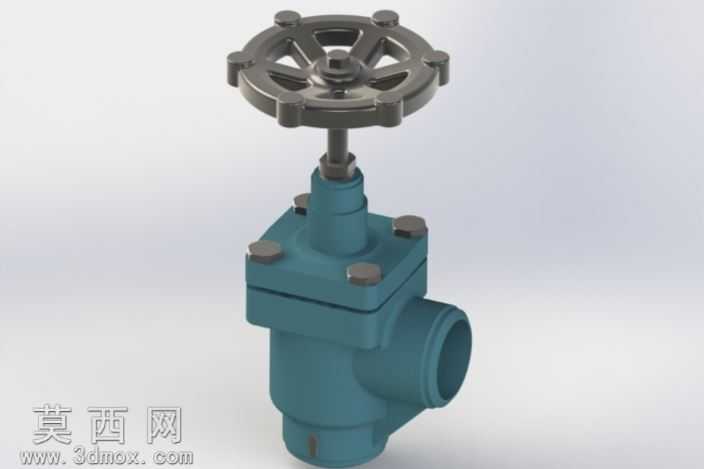

本作品为派克品牌制冷截止阀的三维参数化建模成果，建模过程严格遵循工业阀门的实际生产尺寸规范，完整还原了该系列截止阀的角式结构特征，覆盖角阀、直阀等多配置的结构逻辑，适配管路系统的承插焊接、阴螺纹等多种连接场景。建模阶段首先梳理阀门的核心组成模块，将整体结构拆分为手轮操作组件、阀杆传动组件、阀体密封腔体、连接端口四大核心部分，逐一进行特征构建：顶部手轮采用轮辐式镂空结构，通过拉伸、切除、圆周阵列特征完成辐条与外缘握柄的造型，边缘做圆角过渡处理还原真实铸件的打磨质感，手轮中心的阀杆连接位做同轴度约束，保证与阀杆的装配匹配度；阀杆部分采用阶梯轴结构，通过旋转特征构建杆身，与手轮、阀瓣的连接位置做卡槽特征设计，还原实际装配的卡接限位结构。阀体主体为角式流道结构，采用铸钢材质的哑光蓝绿色漆面质感，建模时优先通过旋转特征构建主流道腔体，再通过布尔运算切除出垂直转向的介质流道，保证流道内壁的顺滑过渡，符合流体输送的阻力设计要求；阀体上端的阀盖压合位置设计了均匀分布的螺栓紧固位，通过拉伸凸台、异型孔向导完成螺栓孔的定位，再对六角螺栓做单独建模后进行圆周阵列装配，还原法兰压合密封的结构逻辑；侧方的承插焊接连接端口做阶梯孔设计，区分焊接承插段与介质流通段的尺寸差，端口边缘做坡口处理还原实际焊接工艺的结构要求。材质渲染阶段针对不同部件做差异化材质分配：手轮与螺栓采用铸铁金属材质，调整金属粗糙度参数还原铸件的哑光金属质感，边缘位置添加轻微磨损做旧效果提升真实感；阀体表面采用工业烤漆材质，调整蓝绿色的色相与哑光反射参数，还原工业阀门漆面的颗粒质感与低反光特性；阀杆外露部分做亮面金属材质，与手轮、阀体的哑光质感形成层次区分。设计过程中充分考虑该系列阀门的多配置适配性，将手轮规格、连接端口形式、阀瓣密封结构设置为可配置参数，可快速切换生成不同通径、不同连接方式的截止阀模型，所有装配部件均添加完整的配合约束，可直接用于SolidWorks管路装配环境的自动布线与路由匹配，模型完成干涉检查，所有活动部件预留合理的装配间隙，可模拟手轮旋转带动阀杆升降实现阀门通断的动作过程，完全满足制冷管路系统的设计选型、装配演示、工程出图等使用需求。
