金属艺术型材多功能加工设备结构设计

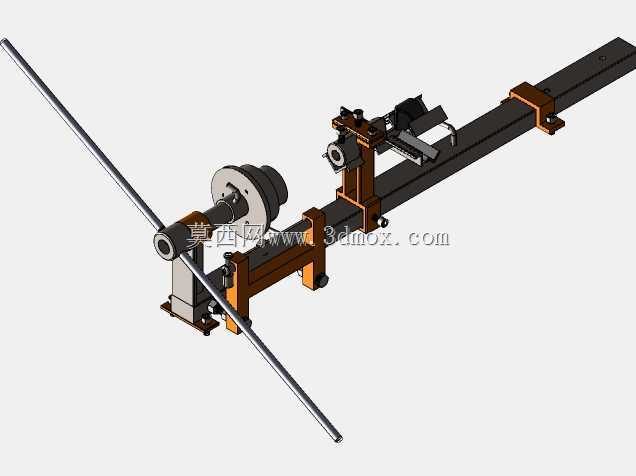

这款设备主要面向金属文创、装饰五金、定制铁艺加工场景，可适配圆钢、方棒、扁铁等多种长条金属型材的多工序冷作加工，解决了传统铁艺加工中单工序设备分散、工件多次装夹定位精度差、小批量定制生产换型效率低的痛点，在文创金属摆件、家装铁艺构件、艺术围栏配件、定制金属礼品的加工场景中具备极强的适配性，能够覆盖从个人手工作坊到小型金属文创加工厂的日常生产需求。设备采用长导轨卧式布局，以一体化重型型钢作为床身基座，沿床身长度方向布置可滑移的功能模组，整体安装边界可适配常规6米以内长条型材的加工需求，床身底部预留标准地脚安装孔，可直接固定在水泥地坪或车间工作台面上，不需要额外制作复杂安装基础，设备整体重心沿床身中轴线分布，加工过程中可有效抵消扭转变形、滚压弯曲带来的侧向力矩，降低设备运行的振动幅度。从功能设计来看，设备集成了多类金属艺术加工的核心执行机构：床头端配置可换夹头的主轴模组，可根据型材截面形状更换对应夹具，带动型材完成定速旋转，配合滑移支架上的滚压刀架可实现圆棒扭方、方料螺旋扭转的扭形加工；床身中段的可调式压弯模组带有刻度调节机构，可通过调整压轮进给量控制弯曲曲率，完成不同半径的圆弧弯曲、定角度弯折加工，压轮采用可拆卸式硬质合金材质，可根据型材截面更换对应槽型的轮组，避免加工过程中划伤金属表面；末端的浮动支撑座带自定心导套，可随型材加工过程中的轴向窜动自适应调整位置，长型材加工时可有效避免杆料甩动变形，保证加工全程的同轴度。设计过程中充分考虑了小批量定制生产的换型需求，所有功能模组均采用T型螺栓与床身导轨连接，无需复杂拆卸即可调整各模组的间距与安装位置，适配不同长度、不同加工工序的工件需求，刀架位置预留了通用安装接口，可额外加装浮雕刻字刀头、打磨抛光附件，进一步拓展设备的加工覆盖范围。设备的操作侧预留了充足的人工操作空间，各调节手轮均布置在操作人员站立即可触及的位置，不需要俯身或探身即可完成进给量调整、模组锁紧的操作，日常加工时单人即可完成上料、装夹、加工、下料的全流程操作，相比传统分散式的单工序设备，可减少40%以上的工件转运、重复装夹时间，尤其适合多品种、小批量的艺术金属构件加工场景，能够帮助加工方快速响应定制化订单的需求，同时保证不同批次工件的加工精度一致性。
