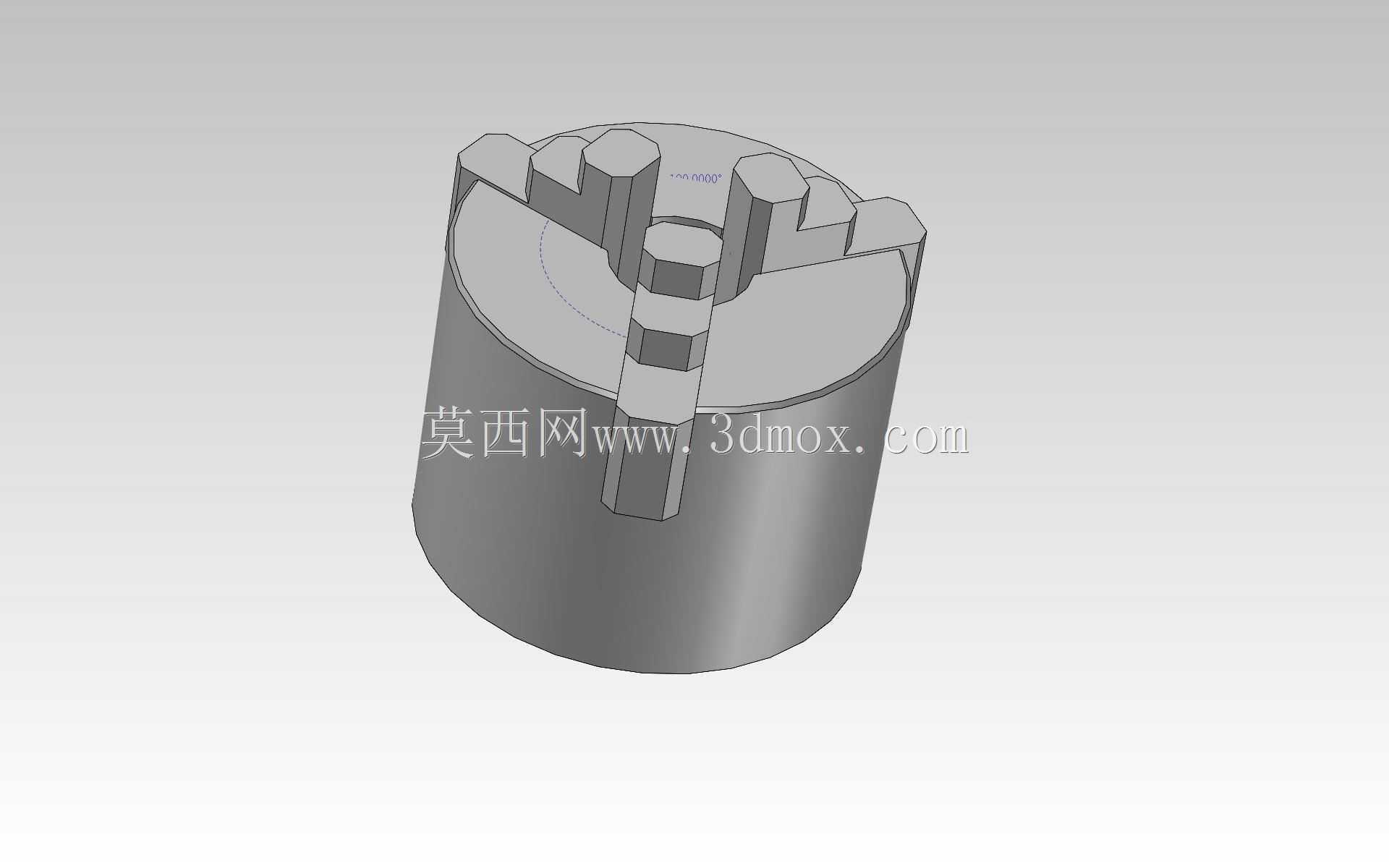

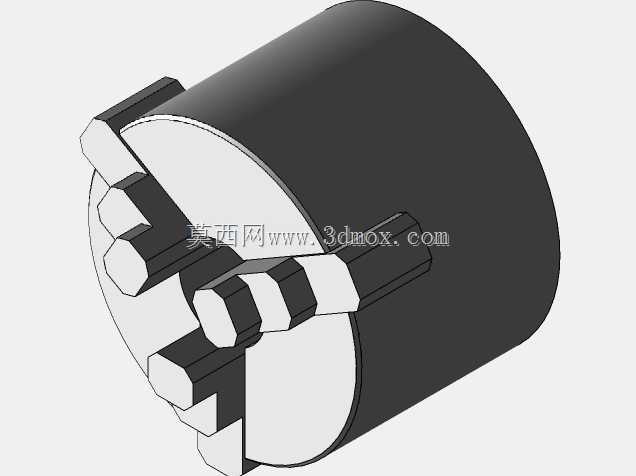

四英寸三爪自定心车床卡盘结构设计

在普通车床、小型数控车床及台式铣床上，三爪卡盘是承担工件装夹定位的核心功能部件，这款四英寸规格的三爪卡盘，主要适配小尺寸回转类零件的加工场景，可覆盖小型轴类、盘类、套类零件的外圆夹持、内孔撑持装夹需求，在小型零件批量加工、教学实训设备、简易凸轮模拟加工工装中都有广泛的应用空间。实际生产场景中，这类小规格卡盘常搭配小型台式车床使用，用来装夹直径在夹持范围内的金属、非金属回转工件，通过三个卡爪的同步径向移动实现工件的自动定心，大幅降低工件装夹时的找正时间，提升小零件加工的装夹效率。从功能特性来看，这款卡盘采用三爪同步联动的结构设计，转动卡盘钥匙即可驱动三个卡爪同时向中心收拢或向外张开，定心精度能够满足常规小型零件的粗加工、半精加工装夹要求，卡爪的夹持面做了适配常见工件轮廓的结构设计，既可以稳定加持圆柱形外轮廓工件，也可通过反装卡爪实现大直径盘类零件的内撑装夹，适配多种装夹需求。设计过程中，优先考虑了小规格机床的安装适配性，整体采用圆柱主体结构，底部安装接口匹配常规小型车床的主轴端部连接尺寸，安装边界紧凑，不会占用过多的主轴端部空间，能够保证加工时刀具的行程不受干涉。卡盘主体的圆柱形外壳做了均匀壁厚设计，既保证整体结构的刚性，避免装夹工件时出现结构变形影响装夹精度，也控制了整体重量，降低小型主轴的负载。三个卡爪的导向槽采用均匀120度分布的布局，保证三个卡爪的移动同步性，内部的驱动螺纹结构做了等距设计，确保卡爪移动时的进给量均匀，装夹力能够平稳传递到工件表面，避免装夹时工件出现偏移。在凸轮模拟类工装的应用场景中，这款卡盘可以作为工件夹持的基础部件，配合凸轮机构实现工件的间歇回转动作，结构简单可靠，不需要复杂的附加结构即可完成装夹功能，整体结构没有冗余设计，所有结构都服务于装夹定心的核心功能，兼顾了实用性与结构简洁性，能够满足小型加工场景下的常规装夹使用需求。
