多规格贴片式DIP拨码开关结构设计

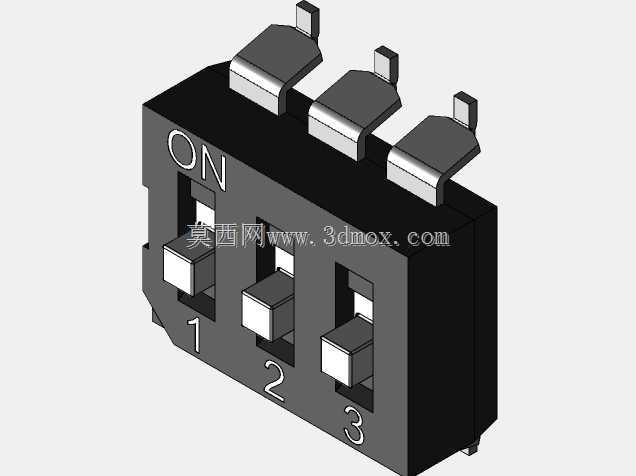

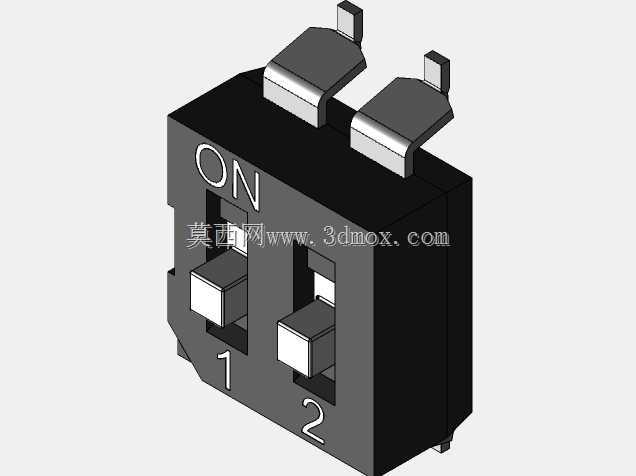

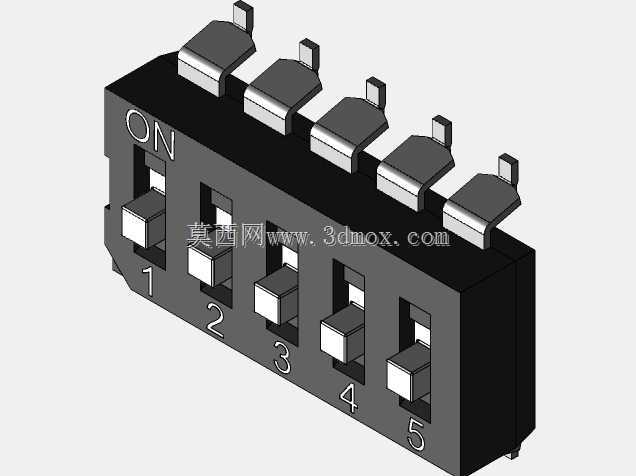

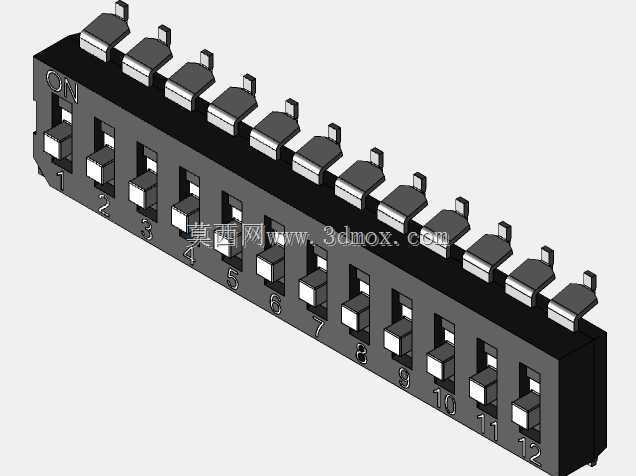

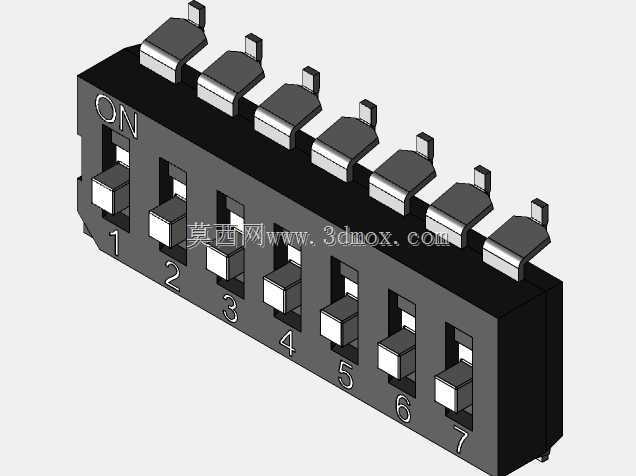

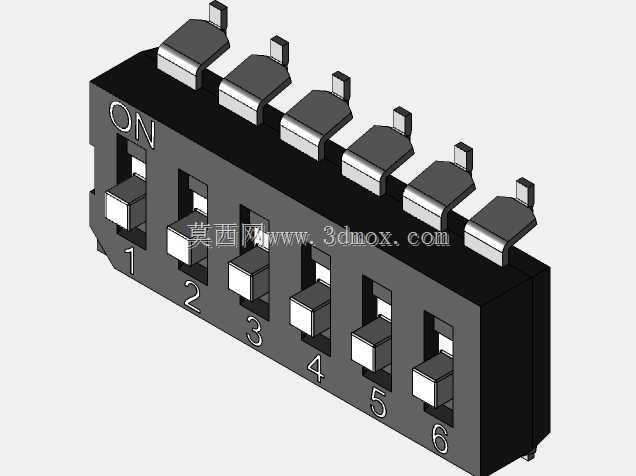

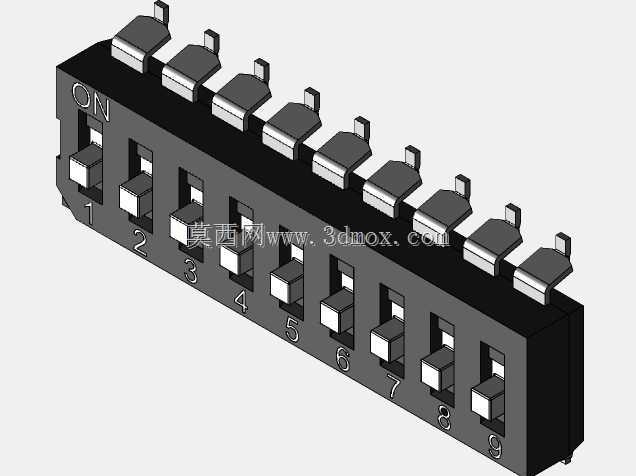

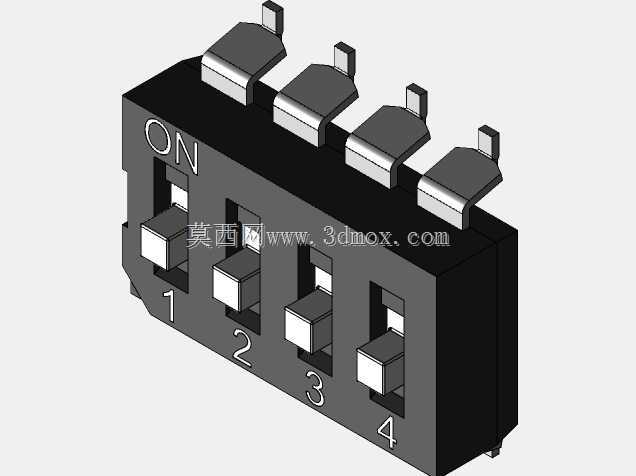

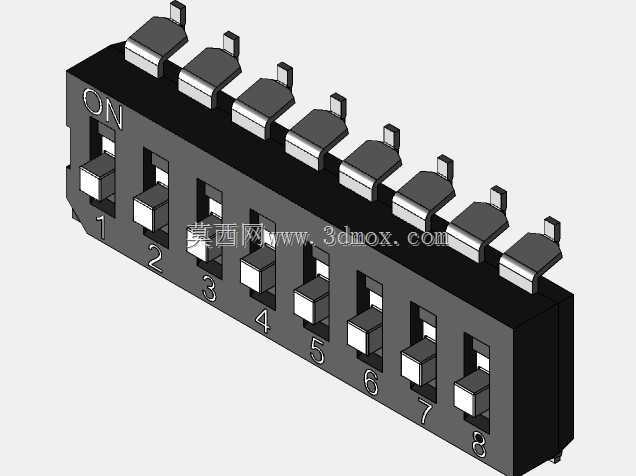

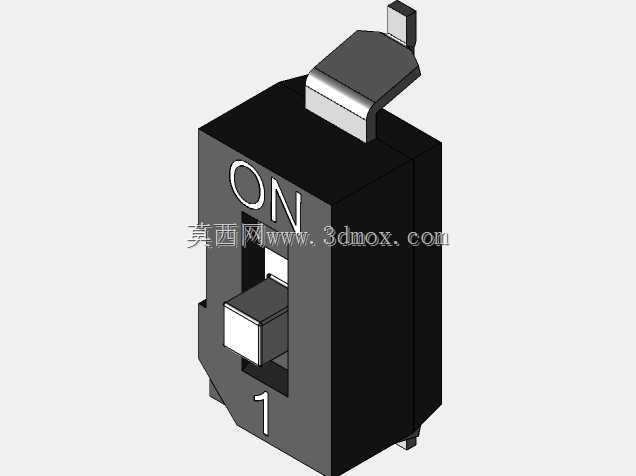

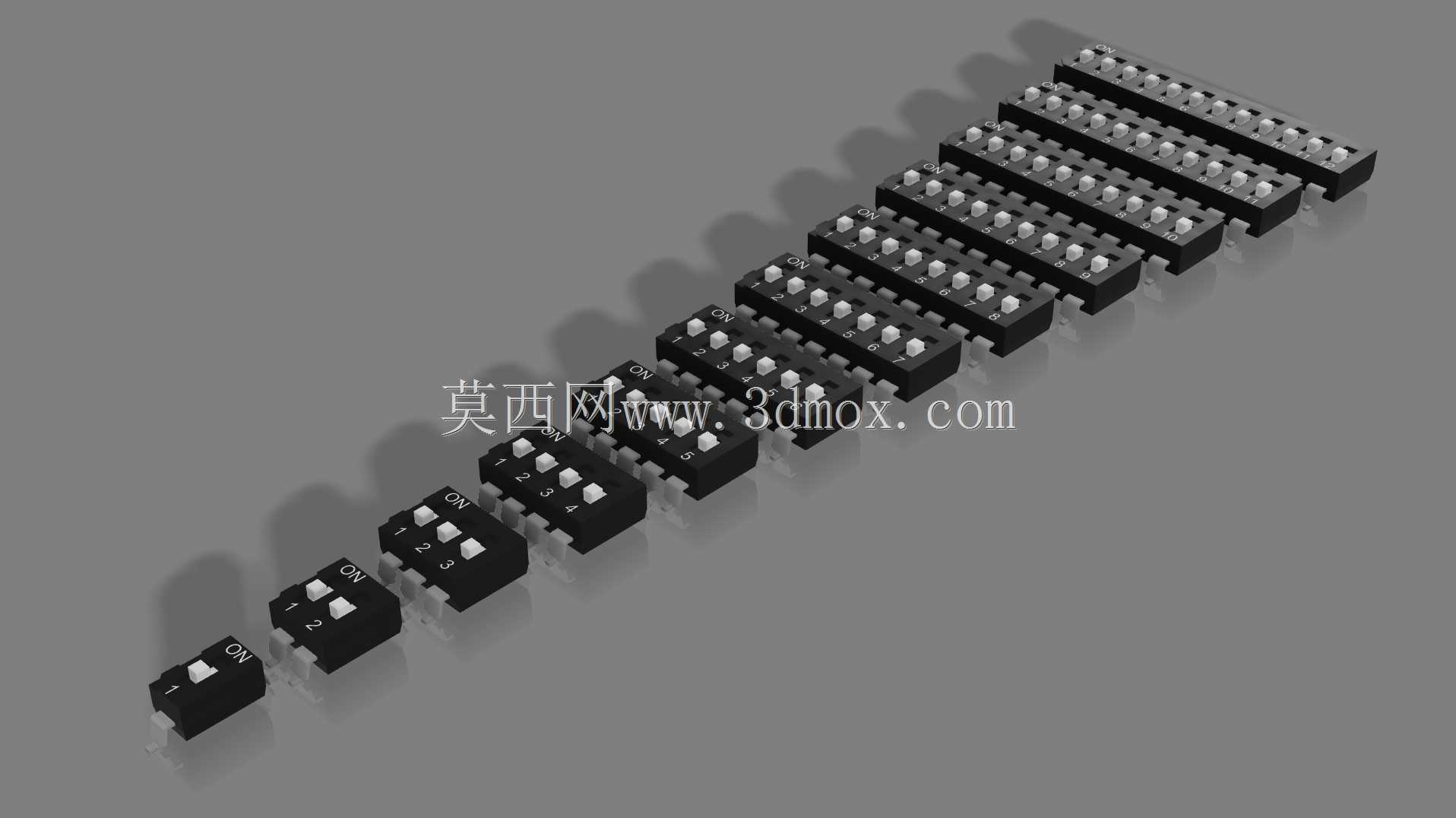

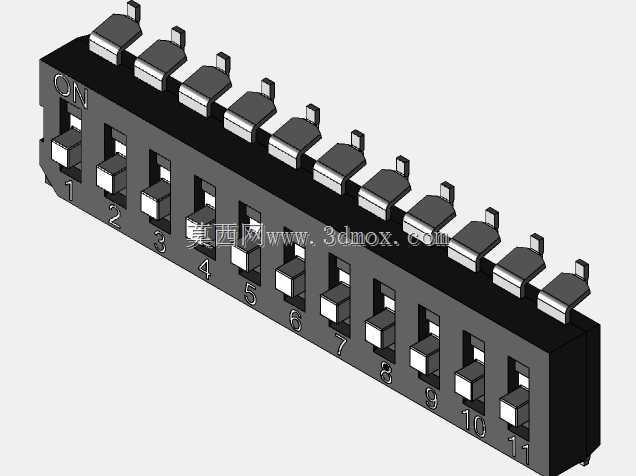

在各类电子控制板卡、工业测控模块、消费电子主板的电路设计场景中，拨码开关是实现地址配置、功能档位切换、参数预设的核心无源元件，这款贴片式DIP开关覆盖了从1位到12位的全档位规格，能够适配不同复杂度电路的配置需求，无需额外外接编码电路即可通过手动拨码实现二进制状态输出，大幅简化电路的配置逻辑。从实际使用场景来看，这类贴片DIP开关广泛应用在PLC扩展模块、工控IO板、智能家居控制板、通信设备地址拨码区、仪器仪表参数设置区，相比传统插件式DIP开关，贴片封装能够适配SMT回流焊工艺，无需人工二次插件，大幅提升PCBA加工的自动化效率，同时降低插件引脚带来的虚焊、引脚变形风险。在产品功能设计上，每一路拨码都采用独立的触点结构，拨动手感带有清晰的档位阻尼，拨到ON位置时触点可靠导通，拨到另一侧时保持稳定断开，不会因为设备运输、工作振动出现档位偏移，触点采用镀金工艺处理，能够在长期使用中保持低接触电阻，避免氧化导致的接触不良问题，适配低电压、小电流的信号回路使用，不会出现信号传输压降过大的问题。设计过程中充分考虑了贴片生产的安装边界，所有规格的开关本体宽度保持一致，引脚间距符合标准贴片元件焊盘设计规范，不同位数的开关仅在长度方向随位数增加线性延伸，方便PCB设计时统一布局封装库，开关本体高度控制在常规贴片元件的高度范围内，不会和周边的贴片电容、电阻、芯片产生高度干涉，顶部的拨码凸台高度适配常规手动拨码操作，也可以用镊子轻松拨动，不会因为凸台过矮导致操作打滑。开关底部采用平整的贴片端面设计，焊接时能够和PCB焊盘充分贴合，焊锡爬升均匀，不会出现立碑、偏移等SMT焊接缺陷，本体采用耐高温工程塑料注塑成型，能够承受回流焊的高温冲击，不会出现壳体变形、触点移位的问题。不同位数的开关对应不同的编码容量，1位开关可实现2种状态切换，12位开关最多可实现4096种地址编码，能够覆盖绝大多数工业设备的地址配置需求，设计时每款规格都做了防呆结构，本体上印有清晰的ON方向标识，组装时不会出现方向贴反的问题，引脚排布采用对称校验设计，一旦贴反无法正常对应焊盘，从结构上避免生产组装错误。
