TalemaAC系列低成本电流互感器结构

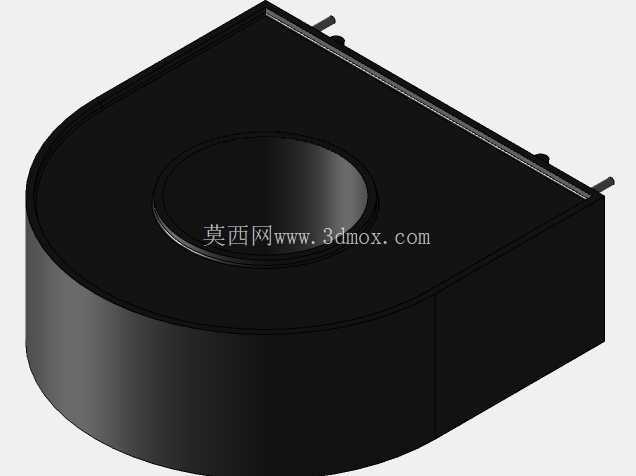

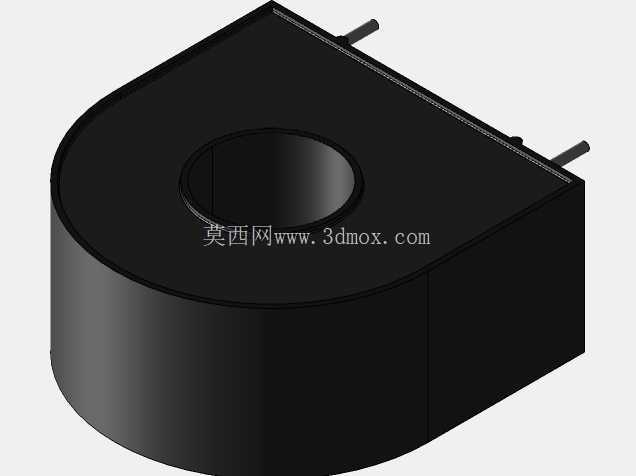

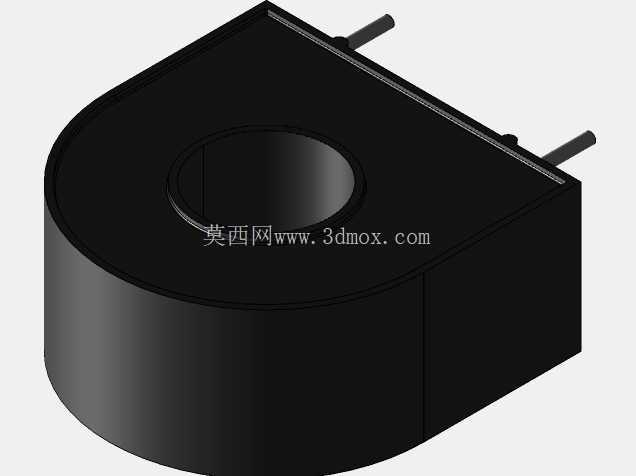

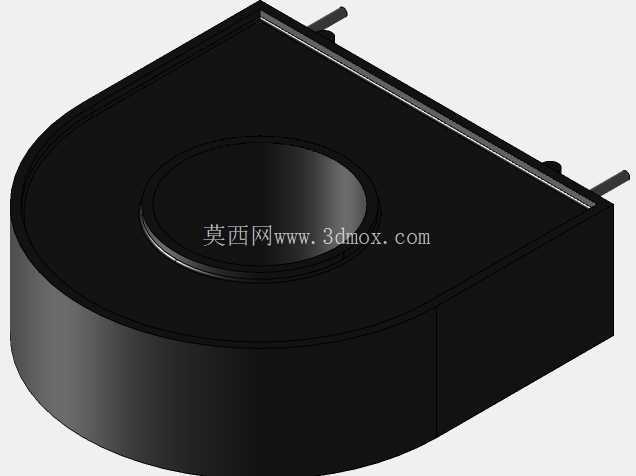

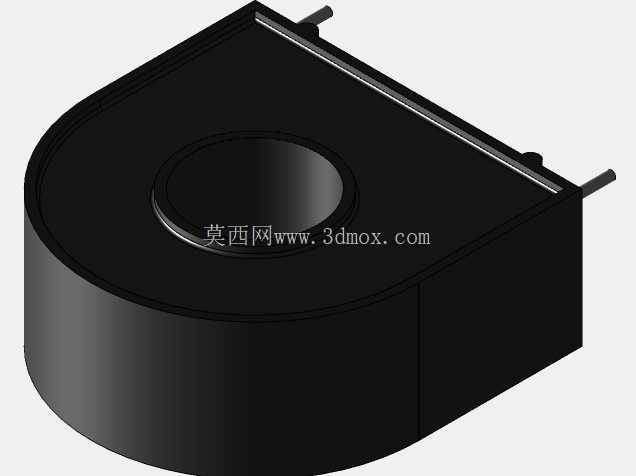

　　在工业控制板卡、低压配电回路、消费类电子电源板的设计环节里，电流检测类元件的选型往往直接决定整套过流保护逻辑的可靠性，这类穿心式电流互感器的应用场景覆盖极广，从电机驱动回路的过载触发、开关电源输出端的电流采样，到数字电路主板的负载异常监测，都能看到同结构产品的身影。不同于开合式互感器的复杂卡扣结构，这款产品采用一体环氧包封的卧式穿心结构，设计阶段优先考量的是批量波峰焊场景下的安装效率，本体底部预留的直插引脚间距完全匹配常规PCB板的2.54mm网格孔位，不需要额外设计定制化焊盘，生产环节可以直接走通用SMT或者波峰焊工序，不需要额外增加治具成本。从功能特性来看，这款互感器针对50/60Hz工频交流场景做了磁芯参数匹配，磁环选用高初始磁导率的软磁材料，在小电流采样场景下也能保证匝比输出的线性度，覆盖5A到200A的常规电流检测区间，匝比参数统一为1:1000，输出侧可以直接搭配100欧姆采样电阻把电流信号转换成电压信号，直接送入运放或者MCU的AD采样引脚，不需要额外增加信号调理电路，能有效压缩板卡的元件布局空间。

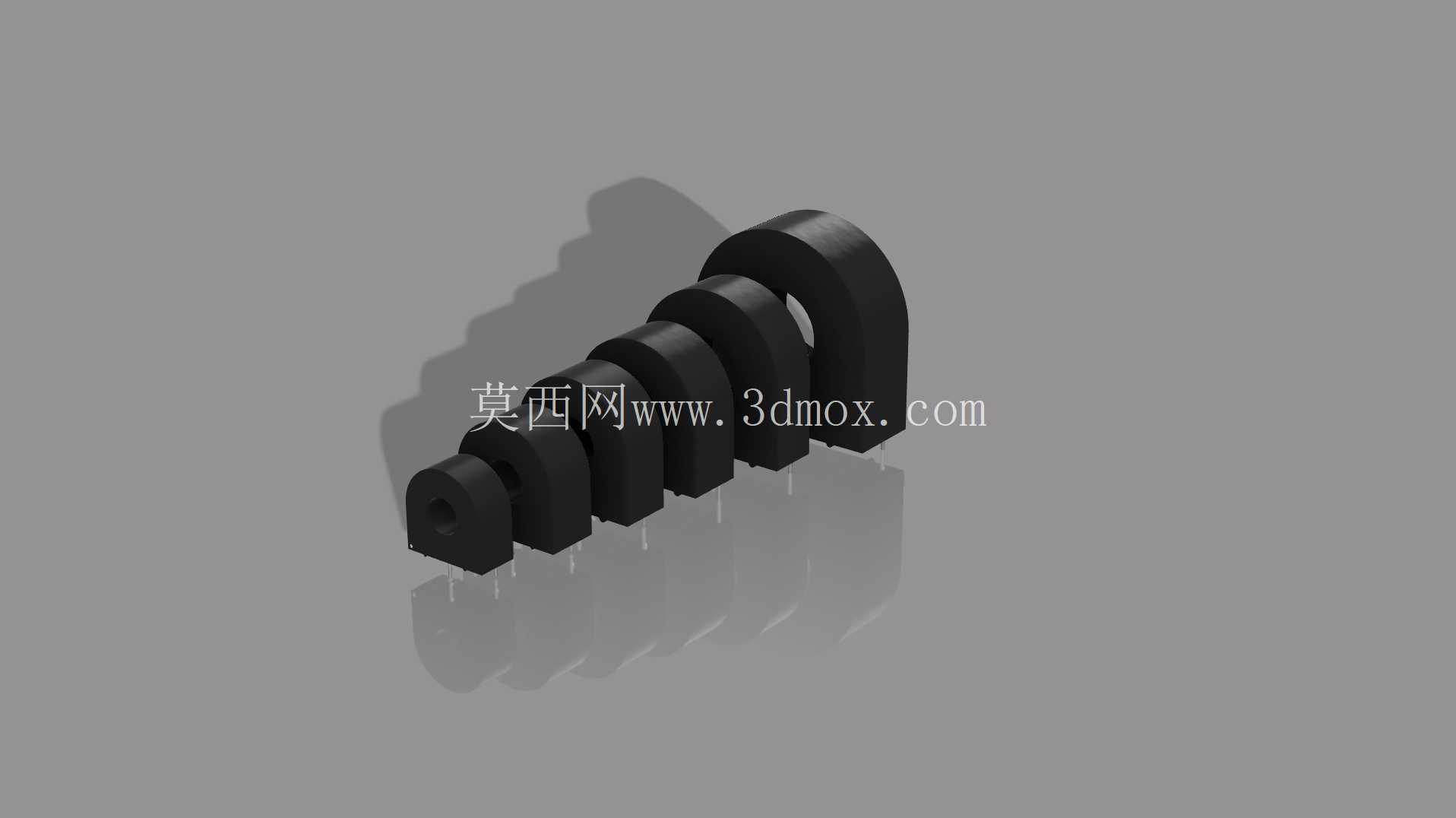

　　设计过程中，工程师特意把不同电流等级的产品做了本体尺寸的梯度划分，小电流规格的磁环外径更小，整体本体高度控制在10mm以内，不会和板卡上方的散热片、接插件产生空间干涉，大电流规格的磁环窗口尺寸做了加大处理，能容纳更粗的主回路穿线，同时引脚的跨距也对应加宽，焊接到PCB上之后的抗振动性能更好，即使在有持续振动的工业设备内使用，也不会出现引脚脱焊、本体偏移的问题。安装边界方面，这款卧式安装的互感器不需要在PCB上开额外的避让槽，本体底部和PCB板面的预留间隙控制在1mm左右，既能避免焊接时助焊剂残留堆积在本体底部，也能保证过波峰焊时的锡流顺畅，不会出现虚焊、连锡的问题。

　　磁环外侧的包封材料选用耐温等级达到130℃的环氧材料，匹配常规无铅焊的峰值温度，过回流焊的时候不会出现本体变形、包封层开裂的问题。在实际选型使用中，设计人员只需要根据主回路的额定电流选择对应规格的产品，不需要额外调整磁环的绕线参数，所有规格的输出侧采样电路都可以做通用化设计，能有效减少电源板、控制板的物料BOM种类，降低采购和仓储的管理成本。不同于霍尔电流传感器需要额外供电的设计，这款穿心式互感器属于无源器件，不需要额外提供工作电源，自身功耗极低，在电池供电的低功耗设备里使用也不会额外增加待机功耗，非常适合对功耗要求严苛的物联网终端、智能电表类产品。

　　产品的引脚采用镀锡铜材质，可焊性经过优化，即使是放置了较长时间的物料，在正常焊接工艺下也能保证可靠的焊点强度，不需要额外做搪锡处理。从结构强度来看，一体包封的结构把磁环和次级绕组完全密封在环氧内部，能隔绝潮湿、粉尘的侵蚀，在有一定腐蚀性气体的工业车间环境内使用，也能保证长期的参数稳定性，不会出现绕组受潮短路、磁环锈蚀导致采样精度下降的问题。不同电流规格的产品在外形上保持了统一的安装孔位布局，同系列内不同电流等级的产品可以直接在PCB上做兼容设计，后期调整产品额定电流参数的时候，不需要重新修改PCB走线，只需要更换对应规格的互感器即可，能大幅缩短产品改型的研发周期，减少PCB改版的成本投入。
