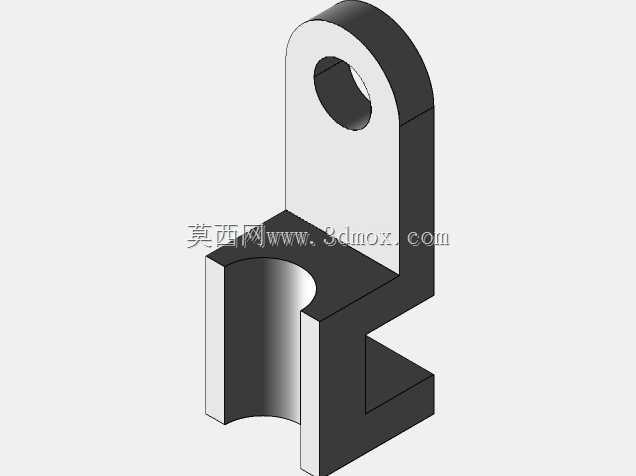

带铰接孔的L型异形连接固定支座

这款异形连接固定支座是工业机械装配场景中常用的刚性连接构件，主要应用于需要同时实现侧面承托与上部铰接联动的设备工位，常见于轻工自动化生产线的连杆传动末端、小型工装夹具的定位支撑部位，以及非标设备的机架辅助连接点位，能够在紧凑的安装空间内完成两个垂直方向的结构衔接，替代传统多零件拼接的连接方案，减少装配累计误差。从实际用途来看，该构件上部的通孔用于穿装铰接销轴，可与摆杆、连杆等活动部件形成转动副，允许被连接件在孔轴配合范围内完成小角度摆动；下部的半开放U型卡槽结构则用于卡合在圆柱型导杆、圆管型材或者设备的凸台轴段上，通过侧面顶丝或者焊接的方式完成自身位置固定，为上部的铰接结构提供稳定的支撑基础，避免铰接点在受载时出现偏移松脱。在功能特性上，该支座采用一体化切削成型的结构设计，没有拼接焊缝带来的应力集中缺陷，整体刚性表现优异，能够承受铰接部位传递的径向拉力与小幅弯矩，上部耳板与下部支撑座采用圆弧过渡衔接，有效分散载荷传递路径上的应力峰值，避免长期受载出现结构断裂。设计过程中，工程师优先考虑了紧凑安装空间的适配需求，整体采用L型弯折的主体轮廓，在保证结构强度的前提下尽可能压缩构件的整体占用空间，上部耳板的厚度与孔径按照常规小型铰接副的载荷标准匹配设计，孔壁预留了足够的销轴接触面积，降低单位面积的接触压强，减少铰接转动过程中的磨损；下部U型卡槽的内径尺寸与常见的20mm直径圆管、导杆规格适配，卡槽的开口深度经过测算，能够保证卡合后构件与被连接件有足够的接触面积，配合侧面的紧固螺钉即可实现无滑移固定，不需要额外加工安装平面。在安装边界方面，该构件的整体外轮廓没有突出的尖锐棱角，安装时只需要预留出上部耳板的销轴穿装空间，以及下部卡槽的卡合操作空间即可，不需要在安装基体上加工复杂的定位槽，适配多种现场装配条件，即使是后期设备改造加装也能快速完成定位固定，不需要对原有设备结构做大规模改动。
