双折边圆角合页五金连接件结构

　　日常做设备护罩、小型机柜、室内门窗的结构设计时，铰接转动副的选型往往是容易被忽略但直接影响成品使用体验的环节，这款双页式平开合页的结构设计，刚好适配多数轻载防护结构、民用门窗的转动连接需求。从实际应用场景来看，这类合页的覆盖范围极广，小到电气控制柜的侧门、设备安全防护挡板，大到室内木质门扇、储物柜门扇，只要是需要绕固定轴做0-180度范围开合转动、单扇承载重量在30kg以内的连接场景，都能匹配对应的安装需求，不需要额外定制特殊铰接结构，能大幅缩短结构设计的选型周期。

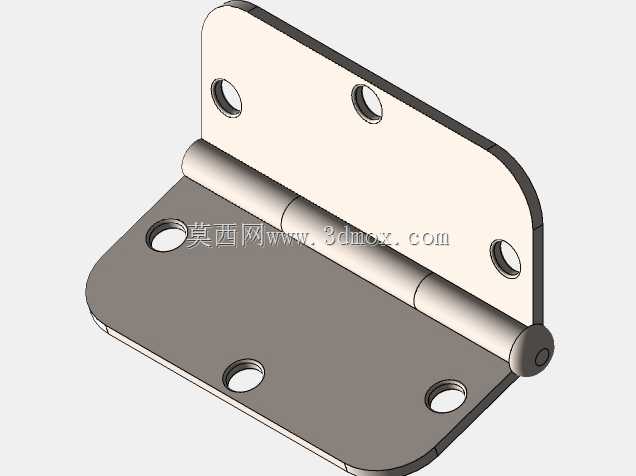

　　从功能特性上看，这款合页采用双页对称铰接结构，中间的卷边转轴做了等直径同轴设计，转动时的阻尼感均匀，不会出现页片晃动、转轴卡滞的问题；两个页片的边缘都做了圆角钝化处理，没有尖锐的冲切毛边，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭连接的板材漆面。每个页片上都预留了三个沉头安装孔，孔位做了等距排布，安装时沉头螺丝可以完全埋入页片平面，不会出现螺丝凸起剐蹭门体或门框的问题，三个孔位的排布也能分散页片的受力，避免长期开合过程中单个螺丝受力过大出现松动、页片变形的问题。

　　设计思路上，这款合页没有采用复杂的可拆卸转轴结构，而是用卷边包轴的一体成型工艺，两个页片的转轴卷边交替套接在中心销轴上，销轴两端做了墩头封边，不会出现使用过程中销轴脱出、合页散架的问题；页片的厚度选取兼顾了结构强度和轻量化需求，钣金冲压成型的页片平面度控制在0.1mm以内，安装后页片和门板、门框的贴合度高，不会出现安装后页片翘起、门缝不均匀的问题。转轴的配合间隙控制在0.05mm以内，既保证转动时没有明显的旷量，也不会因为间隙过小出现开合卡顿、低温环境下转轴抱死的问题。

　　从安装边界和尺寸适配来看，这款合页的两个页片展开后为矩形结构，圆角半径统一，安装时只需要在对应的门板和门框位置预留出页片的贴合区域，按照孔位标记打沉头孔即可，不需要额外做开槽嵌装，明装就能达到平整的安装效果；合页的转动半径覆盖页片的厚度范围，开合过程中页片边缘不会和门板、门框的安装面发生干涉，不需要在安装板材上额外做避让缺口，对安装人员的技能要求更低，普通装配工人按照孔位标记就能完成安装，不需要反复调整合页位置来匹配门缝间隙。

　　实际选型使用时，需要注意单组合页的承载上限，如果门扇重量超过单组合页的承载范围，可以通过增加合页安装数量的方式分散受力，不需要更换更大规格的合页，能保持外观的统一性；页片的表面处理可以根据使用场景选择，普通室内环境用常规电泳或喷塑处理就能满足防锈需求，如果是在潮湿的户外或工业腐蚀环境下使用，可以更换不锈钢材质的同结构合页，安装孔位和尺寸完全通用，不需要重新调整门板的安装孔位，互换性极强。这类标准化的合页结构，在三维建模过程中可以直接复用参数化模型，只需要调整页片厚度、孔位间距、整体长宽尺寸，就能快速衍生出不同规格的同系列合页模型，不需要从零开始绘制卷边转轴、沉头孔的细节特征，能大幅提升结构设计的效率，也能保证同系列零件的特征统一性，减少后续加工出图时的尺寸标注错误。
