模块化立方星航天器结构设计方案

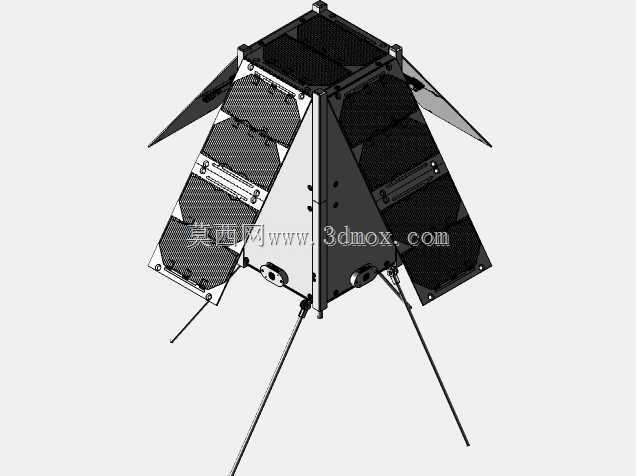

这款立方星结构面向近地轨道微小卫星任务场景设计，主要适配高校科研载荷搭载、低轨通信试验、空间环境探测、对地遥感验证等轻量化航天任务需求，作为微小卫星的核心承载基体，需要为星载电子设备、传感载荷、电源系统、姿控组件提供稳定的安装支撑，同时满足发射阶段的力学承载要求与在轨运行的热控、空间环境防护需求。整体结构采用标准立方星模块化构型设计，主体为规整的立方承载框架，框架外侧对称布置可展开式太阳能电池阵安装面，入轨前电池阵处于折叠收拢状态，能够适配运载火箭的搭载舱安装边界，入轨后可通过释放机构展开电池阵，扩大受光面积为整星提供持续电能供给。结构底部设置标准化的星箭对接接口，可适配主流的立方星分离释放机构，无需额外定制转接结构即可完成搭载安装，框架侧面预留多组标准化载荷安装螺孔与走线槽位，不同功能的星载组件可根据任务需求灵活布置安装位置，适配不同类型的科研载荷搭载需求。设计过程中重点兼顾结构强度与轻量化要求，主体框架采用高比强度的航天常用轻质合金加工成型，在满足发射阶段过载、振动、冲击力学要求的前提下尽可能压缩结构自重，预留更多重量配额给有效载荷与燃料组件。外伸的支撑支腿结构作为星载天线或姿控敏感器的安装基座，可根据任务需求更换不同功能的外接组件，折叠式太阳能板采用分层铰接设计，每块板之间设置定位锁紧结构，收拢状态下可紧密贴合主体框架侧面，不会额外占用横向安装空间，展开后可通过铰接处的定位结构保持固定姿态，保证电池阵的受光角度稳定。结构整体的热设计充分考虑近地轨道的冷热交变环境，框架表面做对应的热控处理，配合安装面的导热路径设计，可将星载设备工作产生的热量及时传导散出，避免局部温度过高影响设备正常运行，同时隔绝外太空低温环境对内部设备的影响，维持星内温度处于设备正常工作区间。各结构连接位置均采用防松设计，能够耐受发射阶段的高频振动与冲击载荷，避免入轨后出现结构松脱故障，整体安装边界严格遵循通用立方星的尺寸规范，可兼容现有主流的立方星测试、搭载、释放流程，无需针对结构单独定制适配工装，能够有效缩短微小卫星的研发集成周期，降低小批量航天任务的研发与搭载成本。
