可偏转角度双轴连接万向节结构

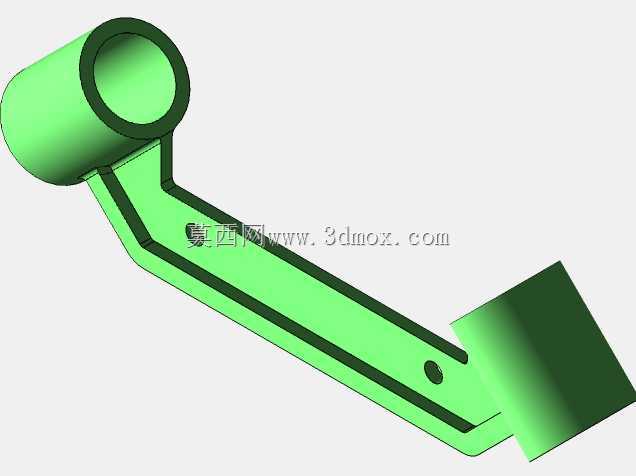

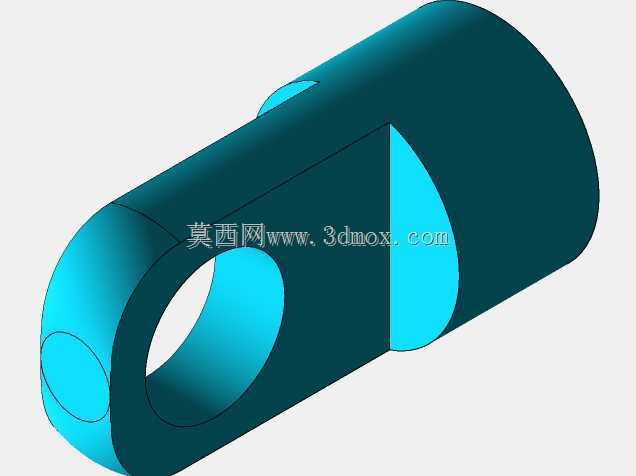

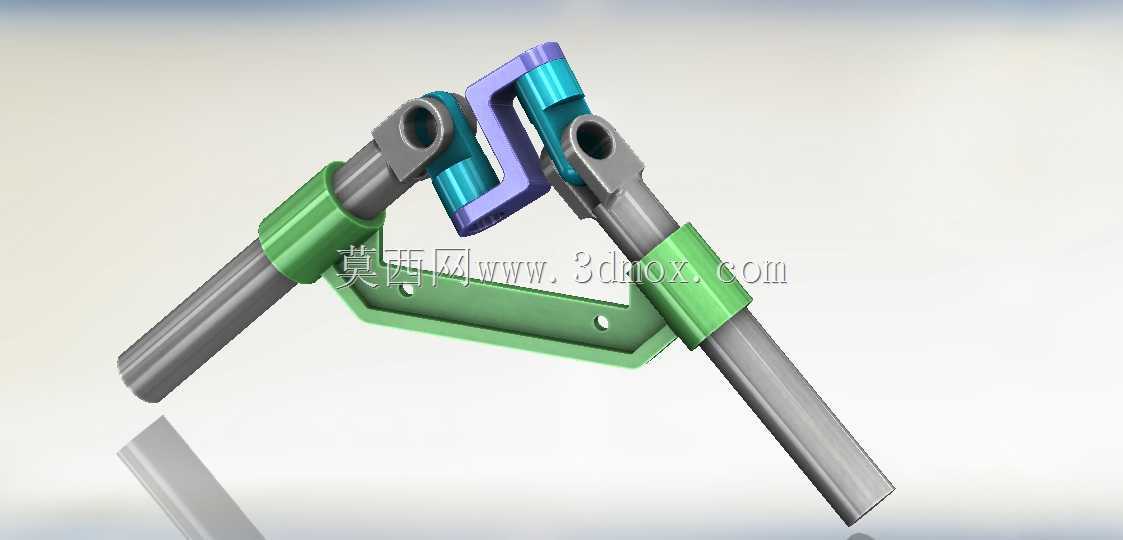

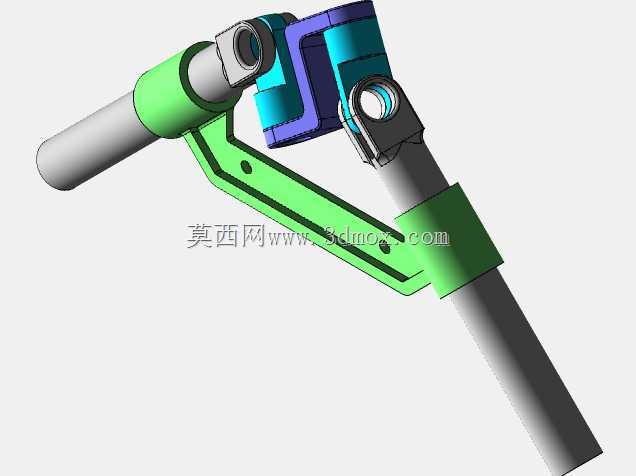

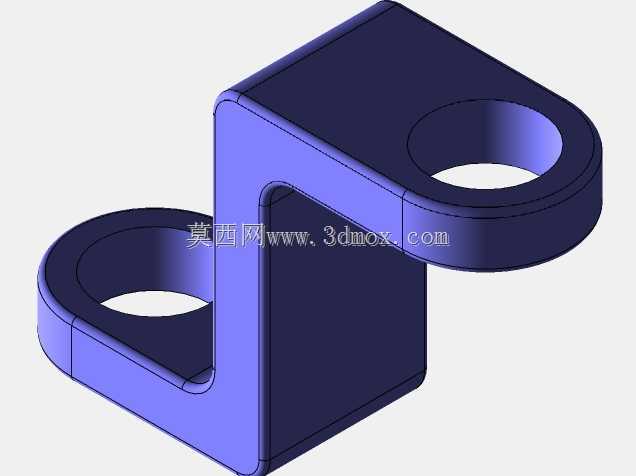

万向节作为机械传动系统里的核心变角度连接件，主要解决两根轴线不共线、存在空间夹角的轴系之间的旋转动力传递问题，在各类需要轴系偏转的传动场景中应用广泛。在工业传动领域，它常被用于输送设备的动力输出端与工作端的连接，适配设备运行过程中因振动、安装误差、工作位调整产生的轴系偏移；在农用机械、工程机械设备的转向与传动系统中，这类结构可以适应设备行进过程中车架、工作臂的角度变化，持续稳定传递扭矩，避免轴系因硬连接产生应力断裂；在小型自动化设备、精密传动模组中，轻量化的万向节结构也能实现小空间内的变向动力传输，满足紧凑布局下的传动需求。这款万向节采用双叉架配合十字连接块的结构设计，两端的轴套采用抱紧式结构与外接传动轴配合，通过绿色的连接支架实现两侧叉架的定位约束，中间的紫色连接副预留了充足的偏转间隙，能够允许两根连接轴在一定角度范围内自由偏摆，同时保证旋转过程中动力传递无卡滞、无明显传动间隙。设计过程中重点考虑了传动过程中的受力均匀性，叉架与连接块的配合面做了贴合度优化，减少传动过程中的冲击磨损，抱紧式轴套的锁紧结构可以适配一定直径范围内的标准圆轴，降低现场安装的适配难度。从安装边界来看，该结构整体轴向长度适配中小功率传动场景，径向最大偏转半径控制在紧凑范围内，不会在轴系偏转时与周边的机架、护罩等部件产生干涉，安装时只需将两端轴套套入对应传动轴，锁紧抱紧结构即可完成装配，无需额外定制复杂的连接法兰。结构上的开放式设计也便于日常维护时的润滑与磨损检查，连接副的接触面可以定期补充润滑脂，延长整体使用寿命，在持续正反转、频繁变角度的传动工况下，也能保持稳定的传动精度，不会因长期偏转磨损出现传动旷量增大的问题，适配多数中低转速、中等扭矩的变角度轴系传动需求。
