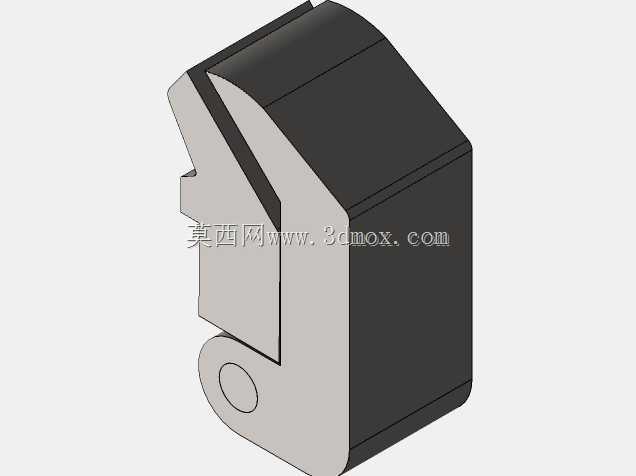

机加工专用倒角夹持虎钳结构设计

在常规金属切削加工场景中，小型工件的棱边倒角工序一直存在装夹对位难的痛点：普通平口钳夹持后工件倒角边与刀具进给方向存在角度偏差，反复调整对位会占用大量有效加工时间，而手持工件倒角又存在极高的安全隐患，这款倒角虎钳正是针对这一加工痛点开发的专用夹持工装。它的核心用途是在倒角、去毛刺、小角度斜面铣削工序中，为小型轴类、块类金属或非金属工件提供稳定的角度定位与夹持力，让刀具能够直接对准待加工棱边，省去反复校调工件角度的步骤，大幅提升小零件倒角工序的加工效率，同时规避手持加工的安全风险。从功能特性来看，这款虎钳采用一体式铰接杠杆夹紧结构，没有多余的复杂传动部件，钳口开合角度经过专门适配，张开后可容纳厚度在30mm以内的各类小型工件，钳口夹持面做了防滑纹理处理，夹紧时不会出现工件滑移、飞脱的问题；铰接转轴处做了耐磨衬套设计，长期反复开合也不会出现旷量，能够长期保持夹持精度。它的设计思路完全围绕倒角工序的实际需求展开，没有照搬通用平口钳的平行钳身结构，而是将钳身整体做了适配倒角作业的角度倾斜，工件装夹完成后，待倒角的棱边会自然对准刀具的常规进给角度，操作人员不需要额外调整钳身或工件角度，装夹到位即可直接启动加工；整体结构做了极简设计，所有部件都整合在一体式钳身内部，没有外露的突出结构，不会在加工过程中与刀具、机床护罩发生干涉，日常清理切屑也非常方便。从安装边界来看，这款虎钳的整体外形紧凑，底部为平整的安装基准面，可直接通过压板固定在铣床、钻床、倒角机的工作台面上，不需要额外制作过渡安装板；钳身整体高度控制在120mm以内，安装后不会超出小型机床的加工行程范围，钳口的最大伸出距离适配常规倒角刀具的加工半径，加工时刀具不需要做超长距离进给就能完成整道棱边的倒角作业，既可以在固定工位的机床上使用，也可以临时安装在移动作业台面上配合手持倒角工具使用，适配多场景的倒角加工作业需求。
