手动攻丝铰手配套丝锥及收纳盒结构设计

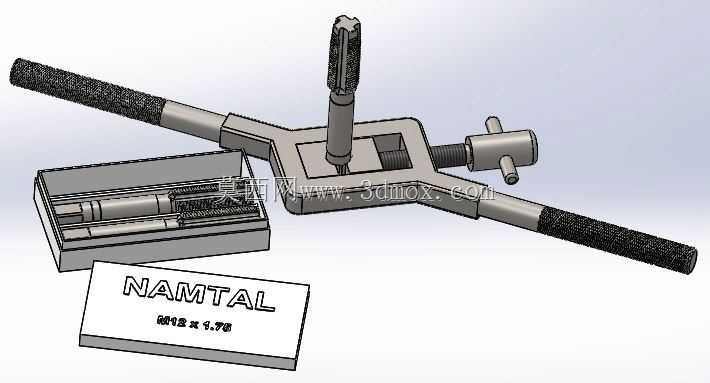

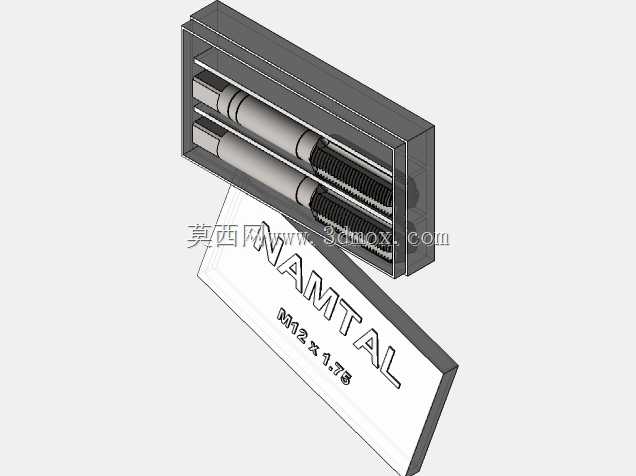

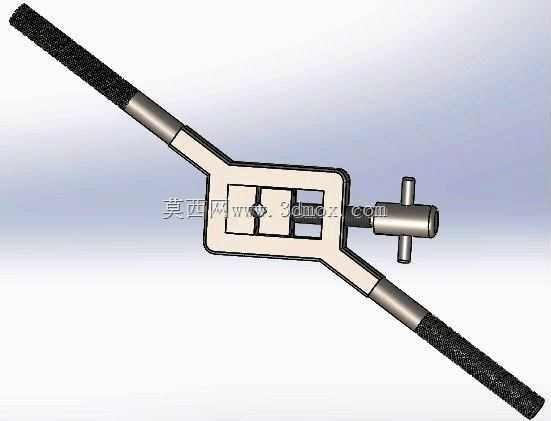

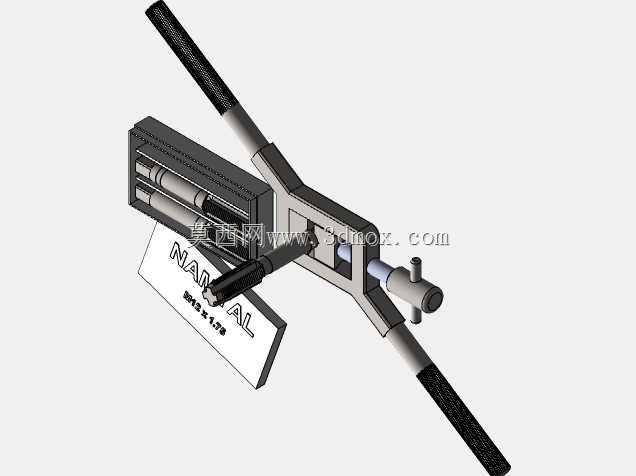

这套手动攻丝作业工具组，是面向小批量零件加工、设备现场维修、五金装配场景设计的实用工装，核心解决狭小空间、无动力供电场景下的内螺纹加工需求，广泛适用于机修车间、五金装配工位、户外设备维保、DIY手工加工等场景，可针对不同规格的低碳钢、有色金属、工程塑料等材质工件完成内螺纹攻制作业，无需外接气源或电源，操作灵活不受场地限制。整套工具包含可调式丝锥铰手、公制粗牙丝锥以及配套的收纳盒体，其中铰手采用框架式可调夹持结构，两端设置防滑握持手柄，握持段做滚花纹理处理，作业时可通过双手施加均衡的扭转力矩，避免单手握持发力不均导致的丝锥折断、螺纹歪斜问题；中部的夹持模块可通过侧方的锁紧旋钮调整夹持范围，适配不同柄径的丝锥装夹，锁紧后丝锥与铰手保持高同轴度，攻丝过程中不会出现打滑、偏摆的情况。配套的丝锥采用标准公制螺纹牙型设计，切削端做导向锥处理，攻入工件预制底孔时可自动导正，减少攻丝初期的歪斜概率，排屑槽采用直槽结构，针对塑性较低的材质攻丝时可顺畅排出切屑，避免切屑堵塞导致的螺纹牙型破损。配套的收纳盒采用分隔式内腔设计，可分别放置铰手与不同规格的丝锥，盒体与盒盖采用扣合式结构，闭合后工具不会在盒内晃动磕碰，方便日常携带与工位存放，避免丝锥切削刃磕碰受损影响加工精度。在设计过程中，整体结构充分考虑手动作业的人机工程学，铰手的握持长度适配成年人双手展开的操作幅度，转动时无需频繁调整握持位置，可连续完成整段螺纹的攻制；整体外形尺寸控制在便携范围内，收纳后可放入常规工具包，适合外出维保作业携带；各部件的安装边界经过匹配校核，铰手的夹持行程覆盖常用小规格丝锥的柄径范围，丝锥的四方夹持端与铰手的夹持方孔尺寸完全匹配，装夹后无旷量，攻丝过程中力矩传递稳定，不会出现夹持松动的问题。针对现场维修中常见的螺纹滑牙修复、小型零件的单件螺纹加工场景，这套工具无需复杂的设备调试，取出即可使用，相比电动攻丝设备更适合零散、小批量的攻丝作业，操作门槛低，普通装配人员经过简单说明即可上手操作，攻制出的螺纹牙型完整、精度符合常规紧固件的装配要求，可满足普通螺纹连接的强度与密封性需求。
