雕刻机用扭转式扭力弹簧三维结构设计

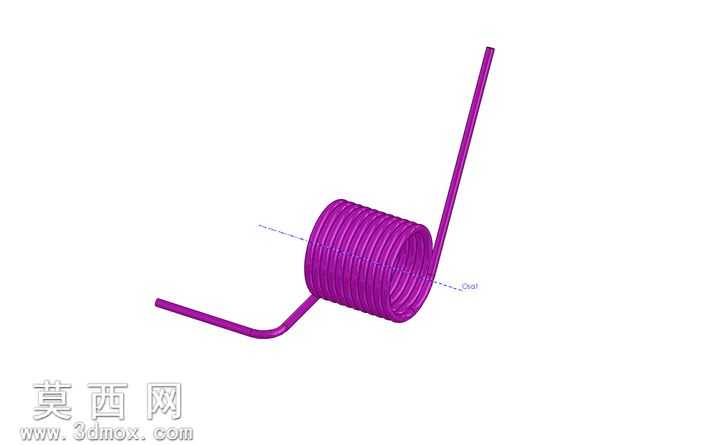

本扭力弹簧模型采用SolidWorks三维建模软件完成全参数化设计，建模过程以螺旋线为核心路径基准，首先根据雕刻机的安装空间与扭力输出需求，确定弹簧的中径、有效圈数、簧丝直径核心参数，通过扫描特征完成螺旋簧体的主体构建，确保簧丝截面沿螺旋路径均匀过渡，无几何畸变与重叠错误。针对两端伸出的扭臂结构，建模时结合实际安装的卡位需求，分别绘制两段空间折弯路径，通过扫描特征完成扭臂与簧体的平滑衔接，在扭臂与簧体的连接位置做圆角过渡处理，避免应力集中导致的结构失效，同时严格控制两个扭臂的初始夹角，匹配雕刻机部件的初始安装角度，保证装配后可提供精准的复位扭力。模型渲染阶段采用紫色半哑光金属材质模拟弹簧钢的表面质感，添加环境光遮蔽效果清晰呈现簧圈之间的层叠间隙与结构轮廓，通过正交视角与轴测视角的搭配，完整展示弹簧的整体形态与扭臂折弯角度。结构设计上，该扭力弹簧属于典型的扭转储能弹性元件，工作时依靠簧圈的扭转变形存储与释放弹性势能，为雕刻机的相关运动部件提供复位扭力与位置保持力，建模过程中充分考虑弹簧的工作行程，预留足够的扭转变形余量，避免工作时出现圈间碰擦导致的扭力衰减。设计思路围绕雕刻机的实际使用场景展开，在满足扭力输出要求的前提下，尽可能优化簧丝直径与圈数的配比，平衡弹簧的刚度与抗疲劳性能，同时扭臂的折弯形状完全适配雕刻机对应安装位的卡位结构，无需二次修改即可直接用于虚拟装配验证，模型的所有特征均保留完整参数，可根据不同机型的扭力需求快速调整参数生成适配版本，整体建模逻辑严谨，几何精度满足机械设计的装配验证要求，可直接用于后续的工程图导出、有限元受力分析以及3D打印样件验证环节。
