拱形桁架式曲面遮雨棚结构设计

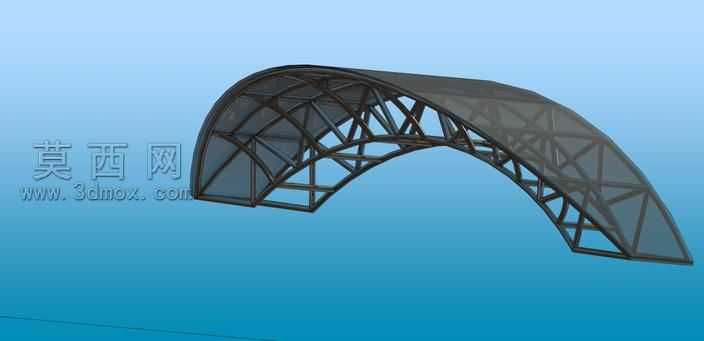

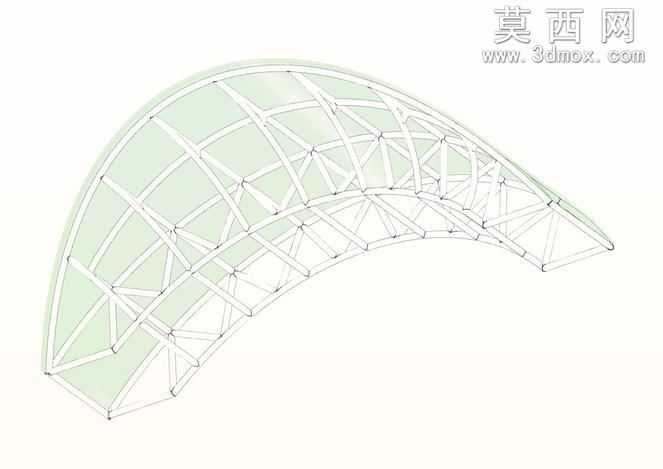

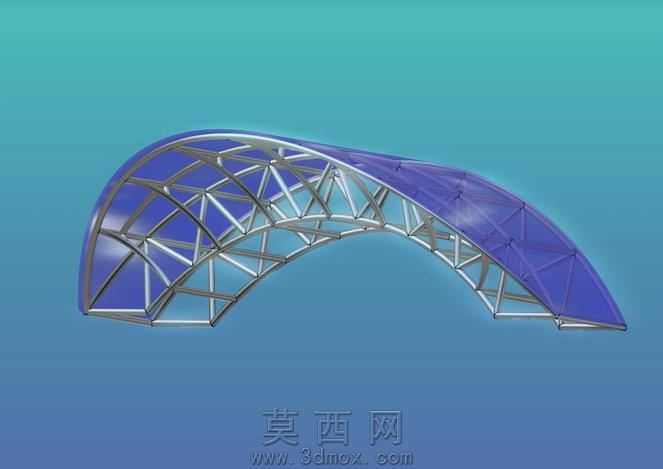

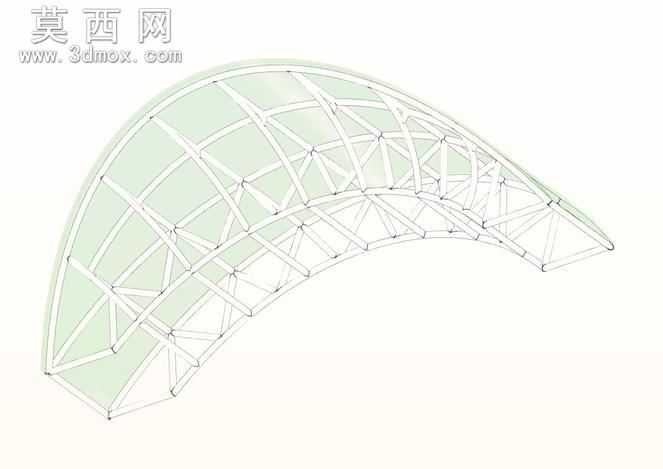

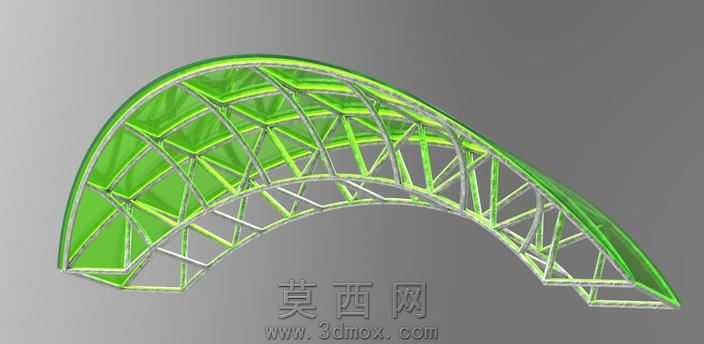

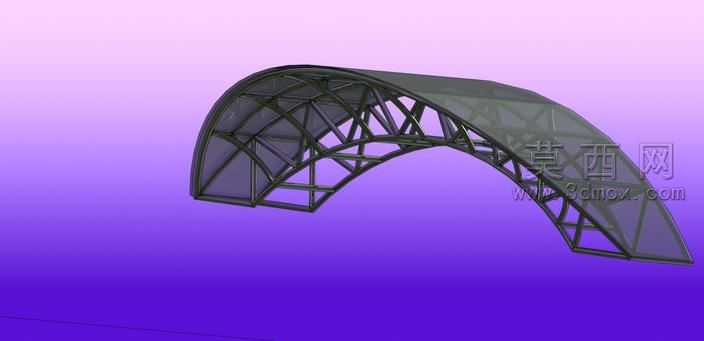

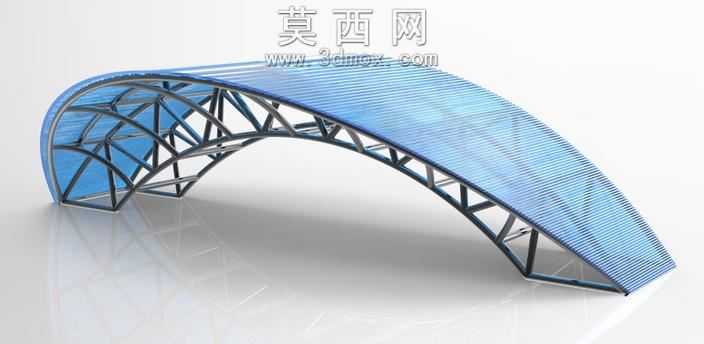

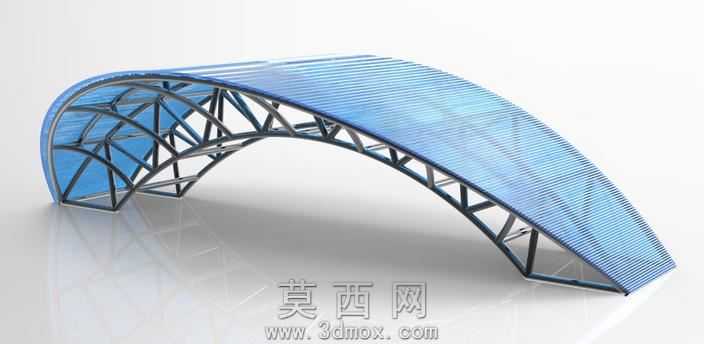

本作品采用三维参数化建模方式完成拱形桁架曲面遮雨棚的全流程设计，建模阶段先通过草图绘制确定拱形的曲率基准，以平滑连续的双圆弧拟合顶棚的曲面走向，保证整体弧度符合大跨度无立柱空间的覆盖需求。主体承重结构采用空间桁架体系搭建，建模时先绘制单榀桁架的腹杆排布路径，按照三角形稳定结构原则布置上下弦杆与斜向腹杆，通过线性阵列与弧度适配调整，将多榀桁架沿棚体跨度方向等距排布，再通过纵向连接系杆将各榀桁架连为整体，保证结构的整体抗扭与抗变形能力。顶棚覆盖部分采用薄壳曲面建模，贴合桁架上弦的弧度生成连续的封闭曲面，模拟实际工程中张拉膜或阳光板的覆盖效果，建模时特意预留了杆件与面板的装配间隙，还原真实安装的工艺要求。材质编辑阶段，桁架杆件赋予深灰色哑光金属材质，调整金属粗糙度参数模拟钢结构型材的表面质感，适当添加细微的磨损纹理提升真实感；顶棚面板赋予半透明深灰磨砂材质，调整透光率与折射参数，模拟半硬质围护板材的半透光效果，既能够遮挡直射光线，又可以保留部分自然采光性能。渲染阶段采用渐变紫蓝色背景突出模型主体，通过三点布光方式打亮结构的关键节点，重点展现桁架腹杆的交错排布逻辑与曲面顶棚的流畅弧度，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计过程中重点考量了结构的受力合理性，桁架腹杆的角度经过优化调整，保证杆件受力以轴力为主，充分发挥型材的承重性能，拱形的矢跨比经过反复调试，兼顾造型美观度与结构受力效率，整体模型可用于景观工程方案展示、结构教学演示、施工交底参考等场景，模型的所有杆件均为可编辑参数化特征，可根据实际跨度需求调整整体尺寸与杆件规格，适配不同场地的安装使用需求。
