带楔块式单向超越离合器结构

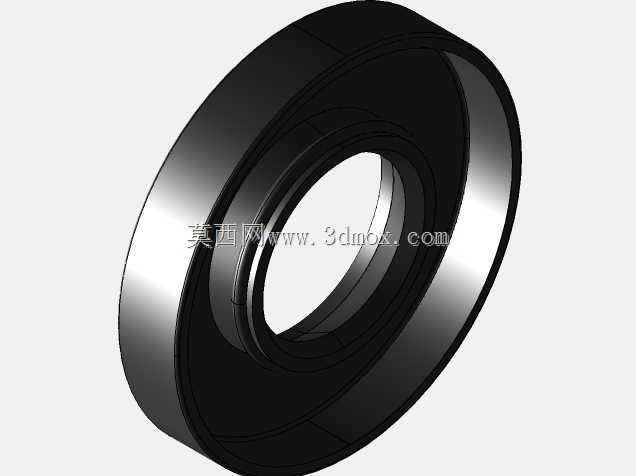

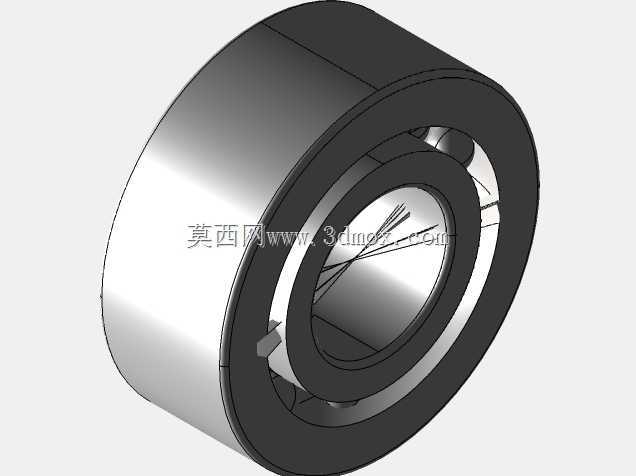

这款集成式楔块超越离合器是机械传动系统中实现单向动力传递、逆止防反转的核心功能部件，常被应用在包装机械送料机构、输送机驱动端、纺织机械卷绕单元、机床进给传动链以及轻工自动化设备的动力传输路径中，能够在主动侧转速低于从动侧时自动实现动力脱开，避免反向力矩倒拖驱动电机造成设备损坏，也可在双动力输入的传动场景中实现动力切换时的自动离合，无需额外电控或液压控制单元介入，纯机械结构的响应速度更快，可靠性也更适配长时间连续运转的工业工况。从结构设计来看，该部件采用内外双滚道集成楔块与保持架的一体化布局，外圈采用厚壁淬硬钢结构，既作为离合器的外支撑滚道，也可直接与安装座孔配合实现径向定位，内圈设置有键槽结构，能够与传动轴通过平键实现周向固定，传递额定扭矩的同时避免配合面打滑。楔块采用异形偏心轮廓设计，在保持架的定位下均匀排布在内外圈滚道之间，当内圈相对于外圈沿啮合方向转动时，楔块在摩擦力作用下卡紧内外滚道，实现刚性扭矩传递；当相对转动方向反向时，楔块自动偏转松脱，内外圈之间形成无接触的相对转动状态，空转过程的摩擦阻力极低，不会产生额外的功率损耗。设计过程中针对安装边界做了适配优化，整体外形为标准圆柱结构，外径尺寸适配常规同规格轴承的安装座孔公差，内孔直径与常用传动轴直径匹配，轴向宽度控制紧凑，不需要对原有设备的安装空间做大幅改造即可直接替换原有传动部件，安装时仅需要保证内外圈的同轴度公差在允许范围内，同时在装配前填充适配工况的润滑脂，即可保证长期运转的稳定性。楔块与滚道的接触区域做了轮廓修形处理，避免应力集中造成的接触疲劳剥落，延长部件的重载工况使用寿命，保持架采用耐磨尼龙材质，既能对楔块实现均匀周向定位，也能在运转过程中降低楔块之间的碰撞磨损，适配中等转速下的连续传动需求。
