针栅阵列封装中央处理器三维结构

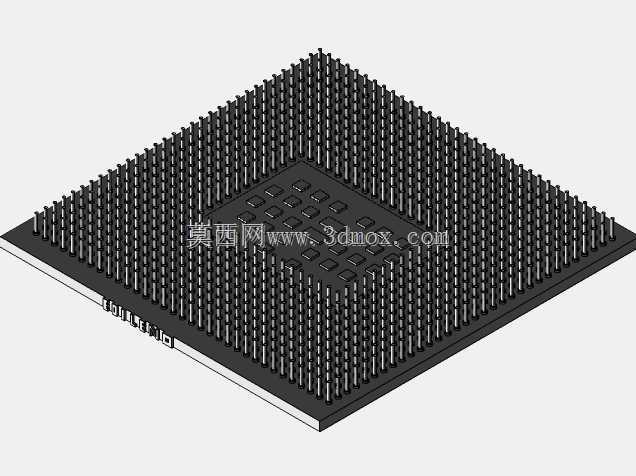

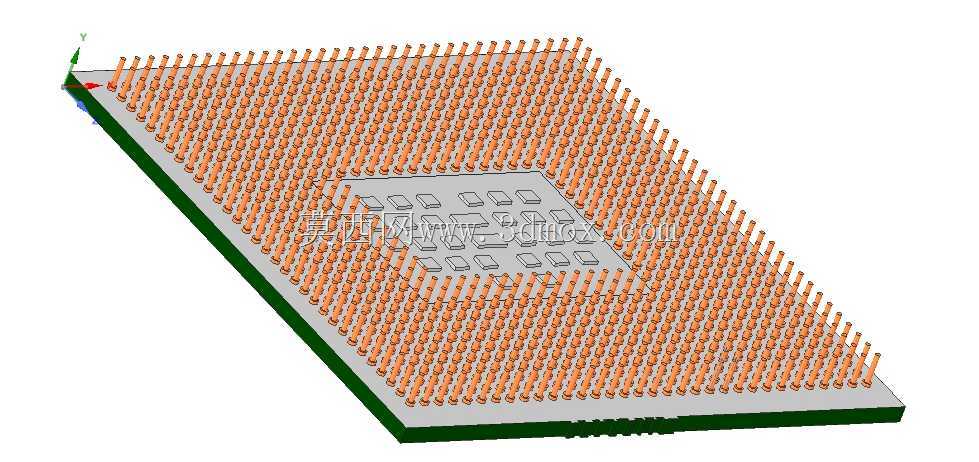

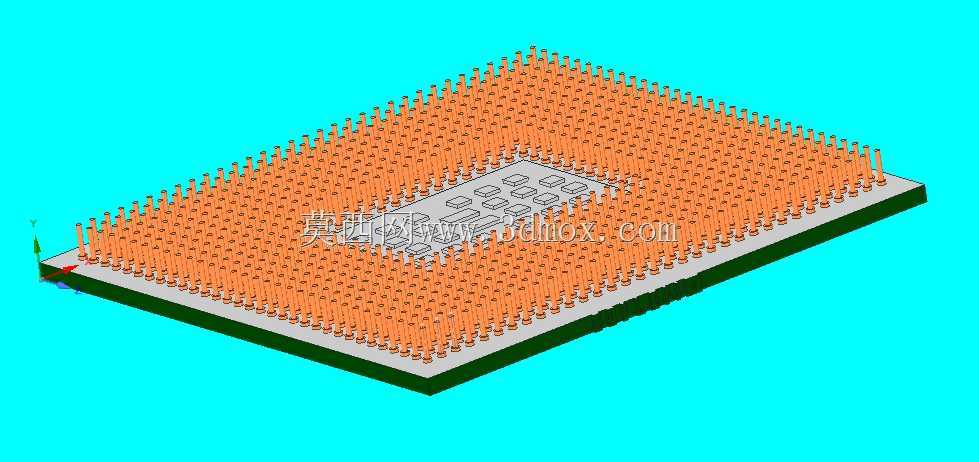

本次呈现的针栅阵列封装处理器三维结构，是面向电子硬件装配、散热系统适配、主板兼容性验证场景打造的高精度结构模型，可覆盖消费级台式计算机、工业控制主机、嵌入式计算设备的前期设计校核需求，为硬件研发环节的结构干涉排查、装配流程模拟提供精准的三维参照。该结构完整还原了PGA封装处理器的真实形态，核心功能是作为计算系统的运算核心，承载指令解码、数据运算、控制信号调度的核心作用，底部密布的插针是与主板CPU插座实现电气连接的核心结构，每一根插针对应独立的信号或供电通路，插针的排布密度、间距、长度完全遵循通用PGA封装的行业规范，可直接用于模拟处理器与插座的插拔过程，验证插针与插座触点的对位精度，避免实际装配中出现插针弯折、接触不良的问题。从设计思路来看，该结构严格遵循量产处理器的物理边界进行还原，整体采用方正的薄型方体构型，底部为绿色的封装基板，基板上整齐排布数百根铜质插针，插针顶端做了圆滑过渡处理，既符合实际生产中的插针加工工艺，也能在装配模拟中还原插针插入插座时的导向特性；基板中央的核心区域设置了规整的电容元件阵列，还原了真实处理器核心供电滤波元件的布局，顶部核心Die区域的平整表面，可用于匹配不同规格的风冷、水冷散热器的安装模拟，验证散热器扣具的压力分布、硅脂涂抹的覆盖范围，避免散热器与周边主板元件出现结构干涉。在外形尺寸与安装边界层面，该结构严格遵循主流桌面级PGA处理器的尺寸规范，整体长宽尺寸适配标准ATX、MATX主板的CPU插座安装位，插针的突出高度完全匹配插座的插入深度要求，基板边缘的定位缺口也做了精准还原，可用于模拟防呆安装的对位过程，确保装配方向的正确性；核心区域的高度差、元件凸起高度都做了1:1还原，能够精准校核散热器安装后的间隙余量，避免散热器压损周边电容元件，也能为机箱内部的风道设计提供准确的空间参照，帮助硬件设计师在产品研发阶段就完成结构兼容性的全流程验证，减少后期实物打样的迭代成本，提升硬件产品的研发效率。
