带警示标识的壁挂式电气防护箱体

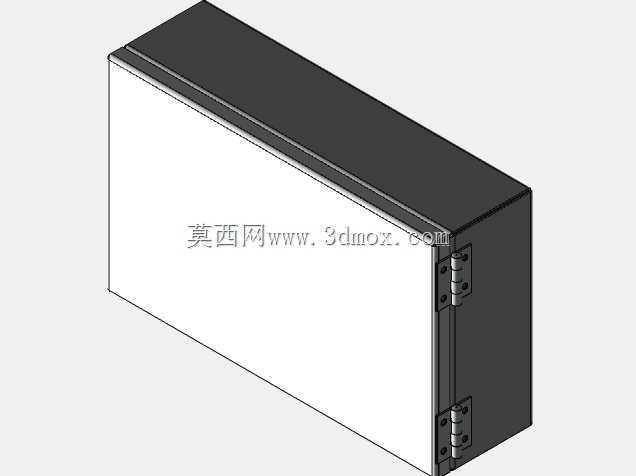

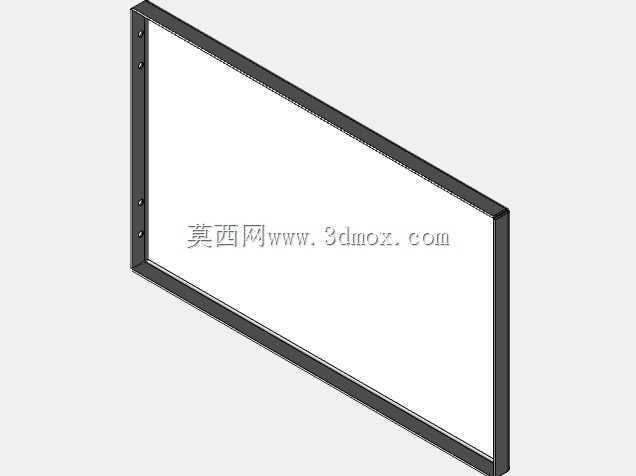

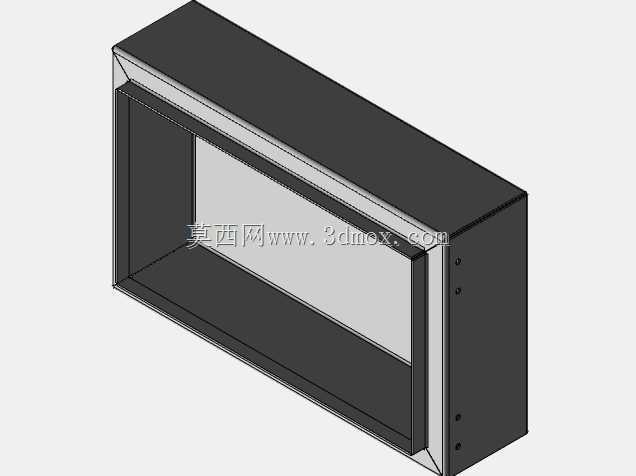

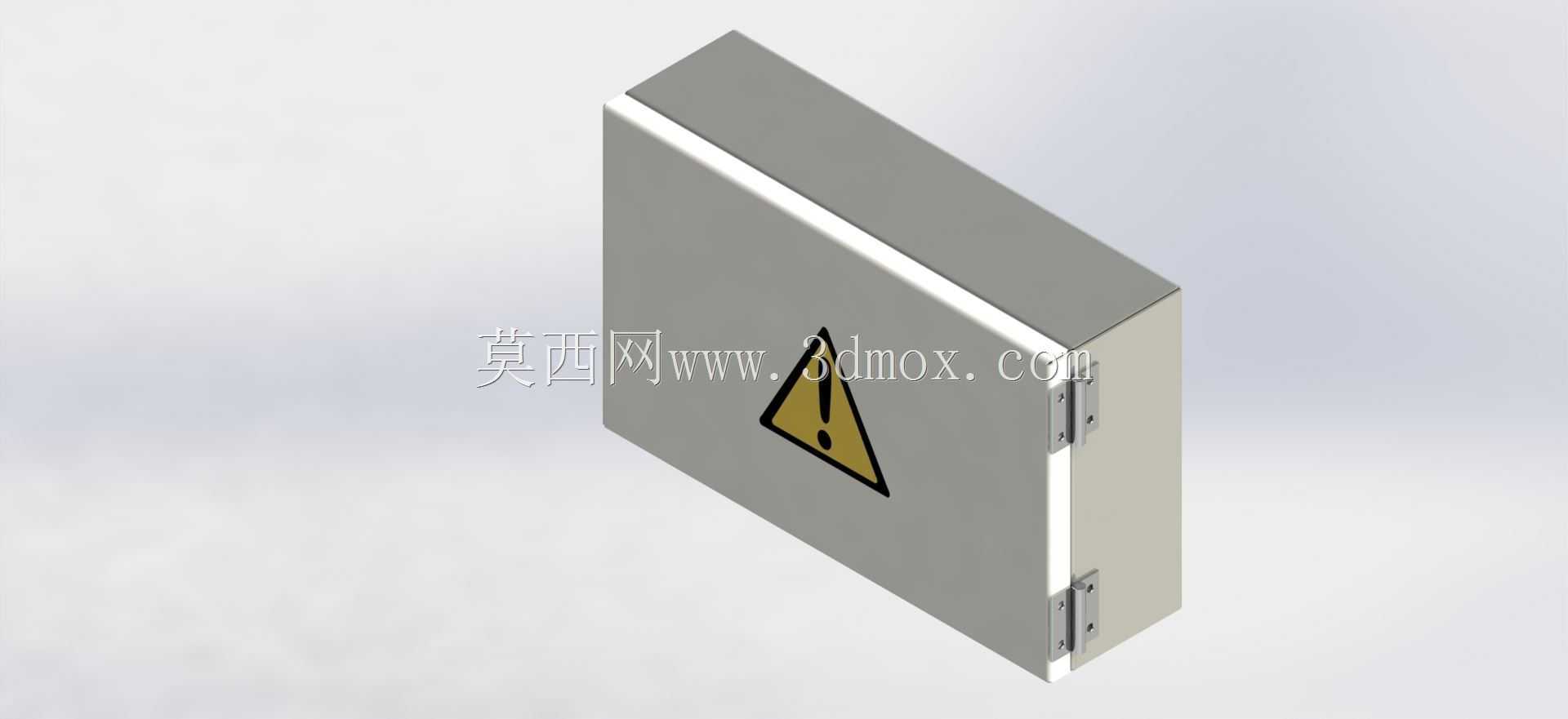

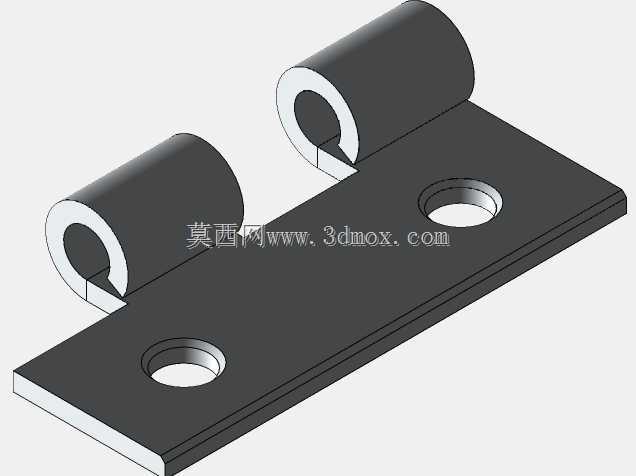

这款壁挂式电气防护箱体，主要应用于工业车间、商用建筑、公共基础设施的低压配电回路末端，用来承载小型断路器、接线端子、信号转换模块这类低压电气元器件，能够为内部电气部件提供可靠的物理防护，隔绝外界粉尘、飞溅水渍与意外触碰带来的安全隐患，是末端配电点位最常用的防护承载结构。从实际使用场景来看，这类箱体常被安装在生产车间立柱旁、走廊墙面、设备侧方的墙面上，用来就近为周边用电设备提供配电分线、回路保护的功能，相比落地式柜体占用空间更小，安装位置灵活，能够适配狭窄的安装空间，也方便运维人员快速操作内部开关、排查线路故障。产品的功能设计围绕防护与易用两个核心展开，箱体采用闭合式钣金结构，侧边搭配两个外露合页实现门板的翻转开合，门板闭合后能够完全覆盖内部安装空间，配合边缘的折边结构可以阻挡大部分粉尘与溅水侵入；门板表面印刷的高压警示标识，能够清晰提醒非专业运维人员远离，避免无关人员误开箱体引发触电风险。在设计思路上，这款箱体优先考虑了钣金加工的工艺可行性，整体采用等壁厚的冷轧钢板弯折成型，减少复杂曲面与特殊结构，所有弯折处都预留了合理的折弯半径，既能够保证壳体的结构强度，避免安装后出现形变，也能简化钣金下料、弯折、焊接的加工工序，降低生产制造成本；合页的安装位置做了局部加厚处理，避免长期开合门板后出现连接松动，箱体背部预留了壁挂安装的固定孔位，能够直接通过膨胀螺丝固定在混凝土墙面或者硬质安装背板上，不需要额外搭配安装支架。从安装边界来看，这款箱体属于薄型壁挂结构，整体厚度较薄，安装后突出墙面的尺寸较小，不会占用过多通行空间，内部预留了统一的元器件安装导轨位置，可以直接适配标准尺寸的低压电气元件，不需要额外定制安装板；门板开合角度能够达到90度以上，完全打开后不会遮挡内部操作空间，方便运维人员接线、更换元器件。箱体的边角都做了钝化处理，没有尖锐的外露棱角，能够避免安装、运维过程中划伤操作人员，整体结构简洁实用，没有多余的装饰结构，完全围绕电气防护的实际使用需求设计，能够满足多数常规室内场景下的末端配电防护需求。
