钣金结构电气控制箱三维设计

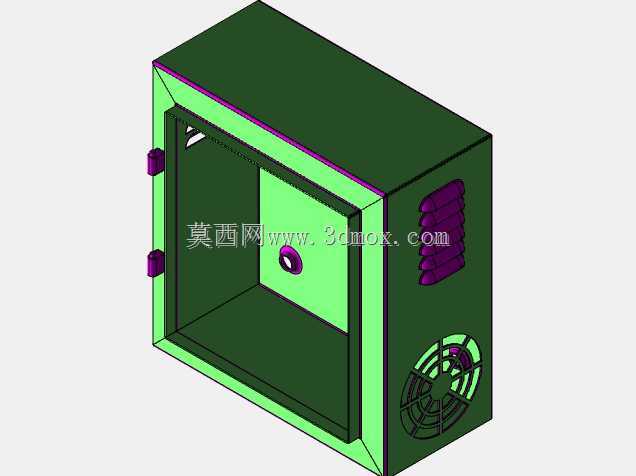

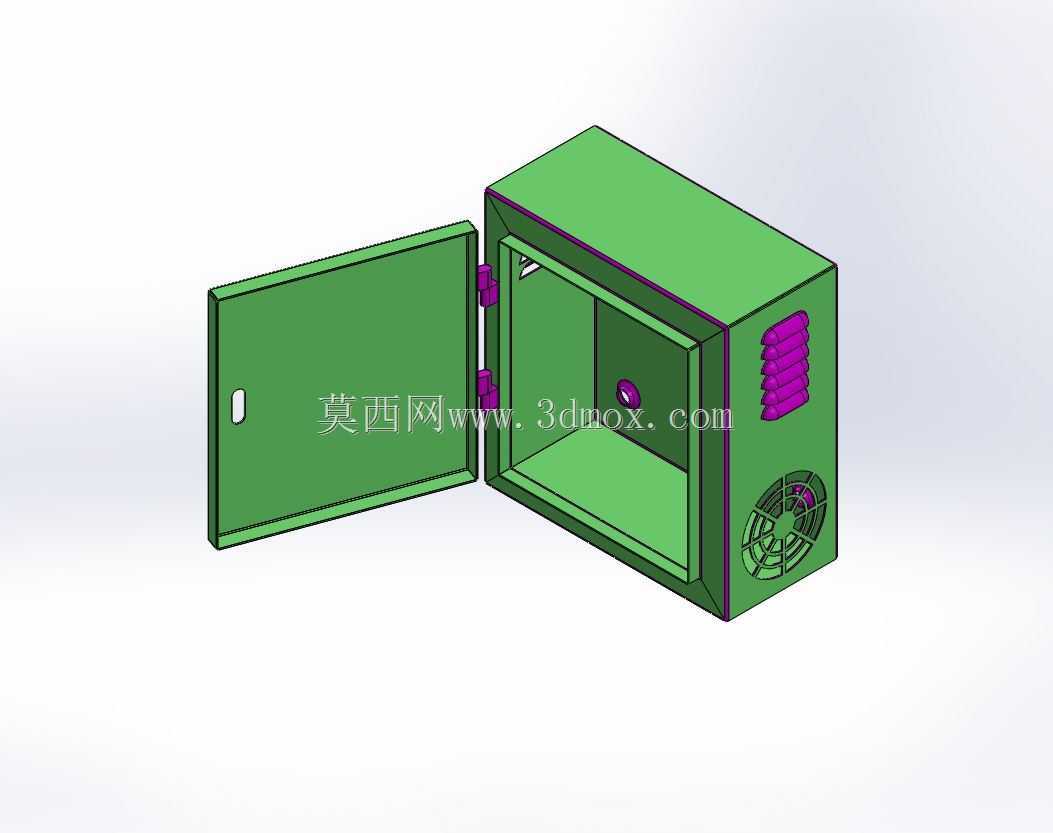

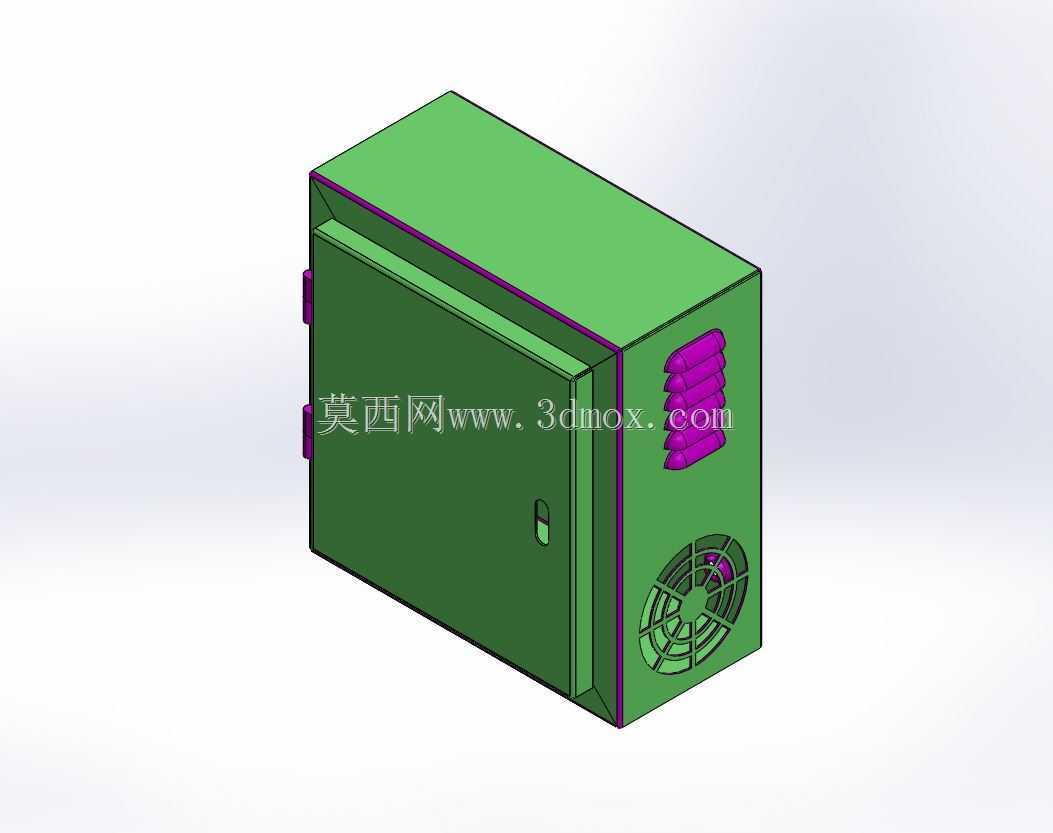

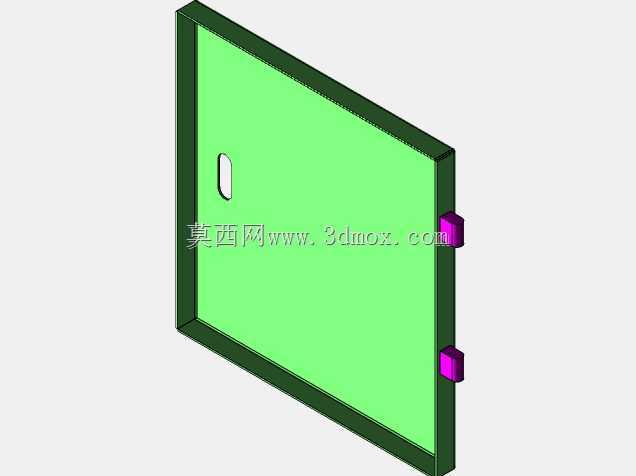

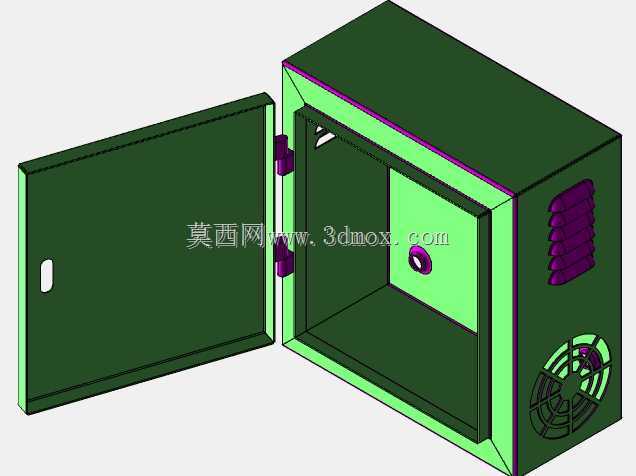

这款钣金材质的电气箱，主要面向工业车间配电、小型设备电控集成、户外临时用电点位防护等场景使用，作为低压电气元件的承载防护壳体，能够为内部安装的断路器、接线端子、小型控制模块等元器件提供可靠的物理防护，隔绝生产环境中的粉尘、飞溅碎屑、轻度泼溅液体对电气元件的侵蚀，同时规整内部线路布局，避免线路杂乱引发的误碰、短路风险，适配常规工业环境下的末端配电、单机设备控制回路集成需求。从功能设计来看，箱体采用单开门侧开结构，门体与箱体通过合页实现转动连接，开合角度能够满足内部元件安装、日常检修操作的空间需求，门侧预留的锁位结构可以加装锁具，实现非授权人员无法随意开启的防护要求，避免无关人员误操作内部电气元件引发安全事故。箱体侧面设计有格栅式通风口与轴流风扇安装位，能够在箱体内部形成稳定的散热气流通道，当内部安装有发热的控制模块、小型变压器等元件时，可以通过主动通风将箱内积聚的热量及时排出，避免高温环境下电气元件寿命缩短、工作稳定性下降的问题。设计过程中优先考虑钣金加工的工艺可行性，整体采用薄板折弯拼接的成型思路，所有折边位置预留足够的折弯工艺余量，避免折弯过程中出现板材开裂、尺寸超差的问题，箱体拼接边设计有翻边结构，既能够提升箱体整体的结构刚度，减少薄钣金受力后的形变问题，也可以在拼接位置加装密封胶条，提升箱体的整体防护等级。箱体内部预留了统一的安装导轨固定位，能够兼容标准尺寸的电气安装导轨，无需额外定制安装支架即可快速固定常规电气元件，降低现场安装的加工工作量。从安装边界来看，这款箱体属于紧凑型壁挂安装电气箱，背部预留有壁挂固定孔位，可以直接通过膨胀螺栓固定在墙面、设备机架立面，安装时需要在箱体周边预留不小于十五厘米的操作与散热空间，保证门体可以完全开启，同时侧面通风口不会被其他设备或墙体遮挡，避免影响散热效果；箱体内部的安装深度能够满足常规厚度低压电气元件的安装需求，不会出现元件突出导致门体无法正常闭合的问题，整体尺寸适配小型配电回路、单机设备控制单元的安装容量需求，不会占用过多的安装空间，适合在空间紧凑的设备旁、车间立柱侧等位置安装使用。
