长跨度多支座台阶旋转传动轴装置

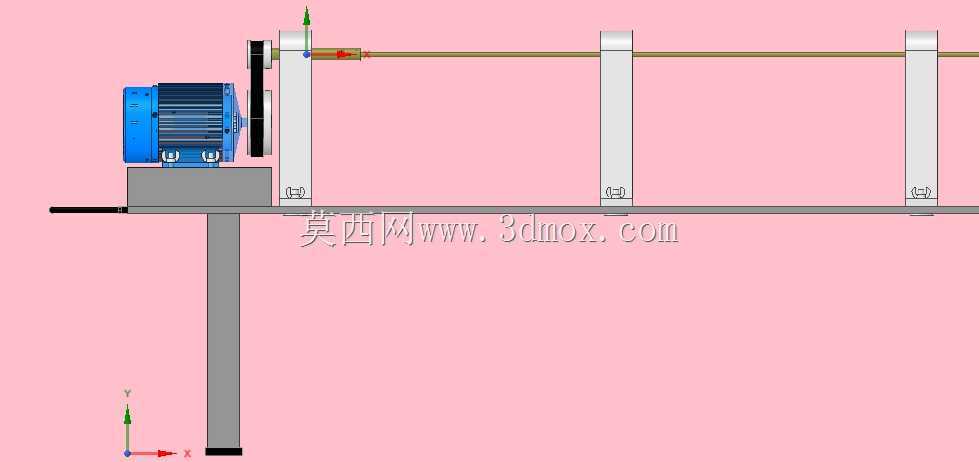

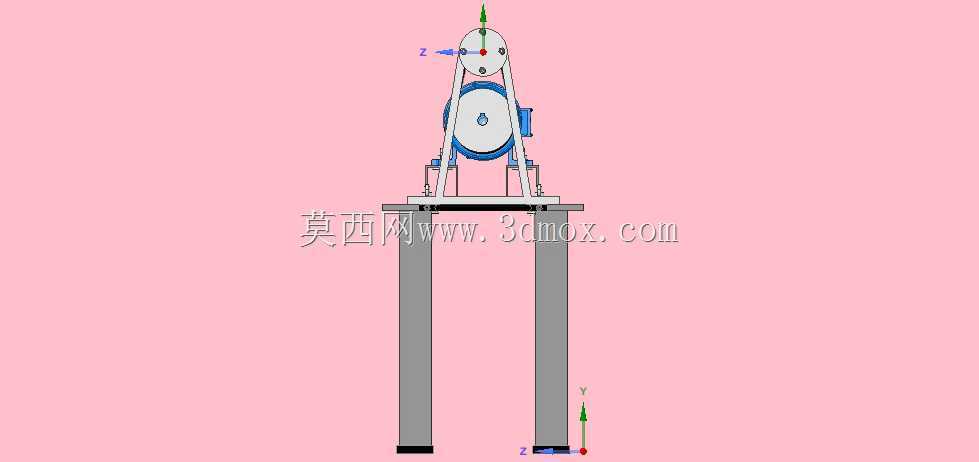

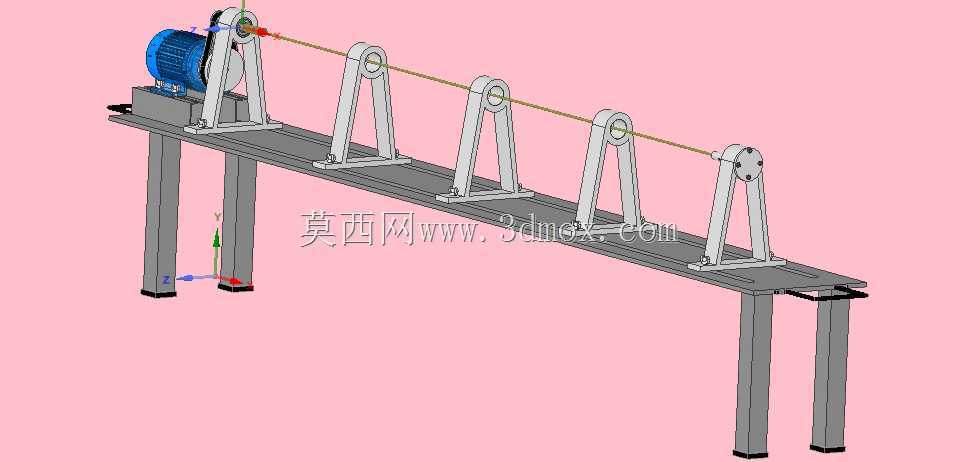

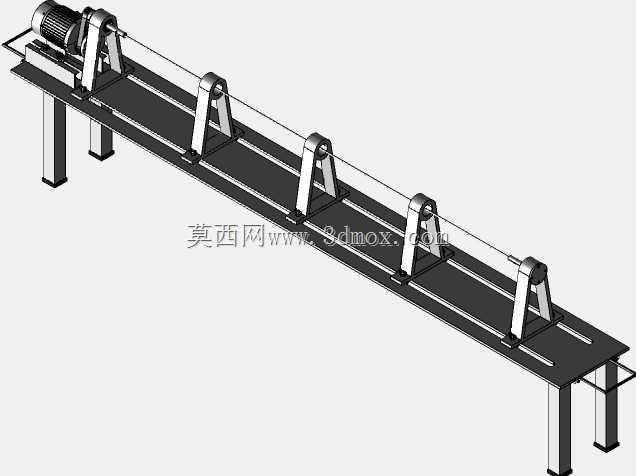

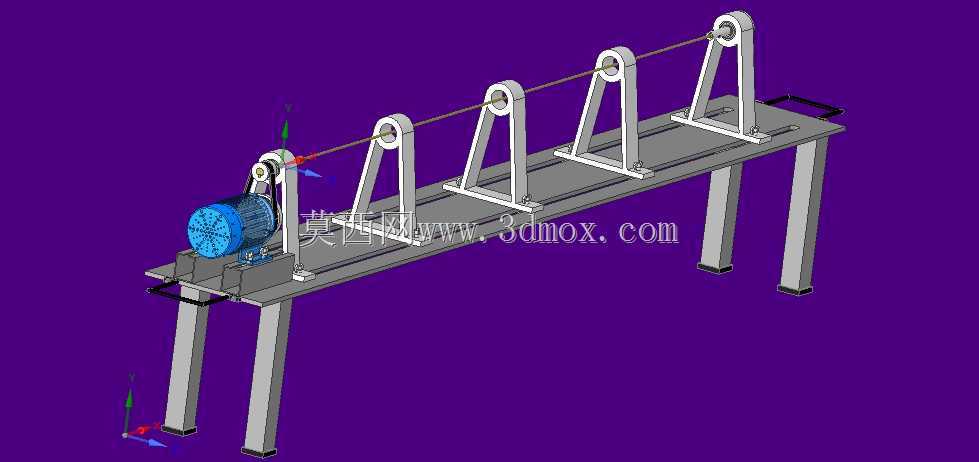

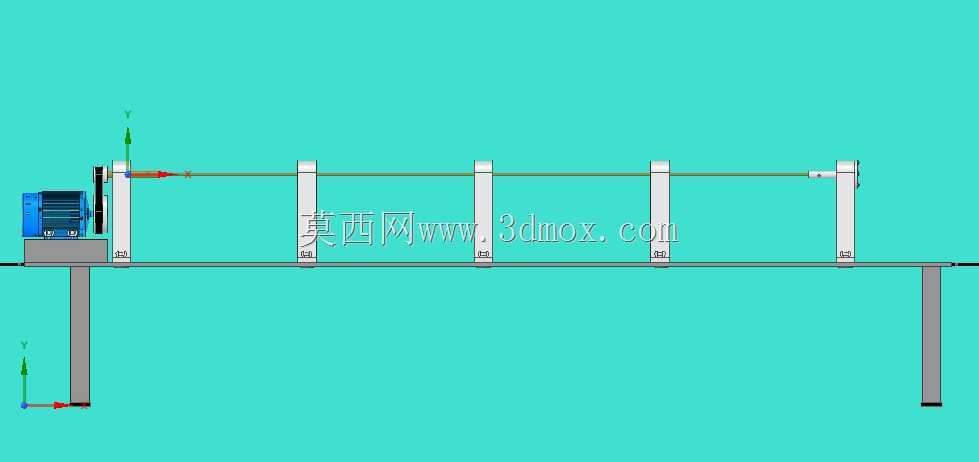

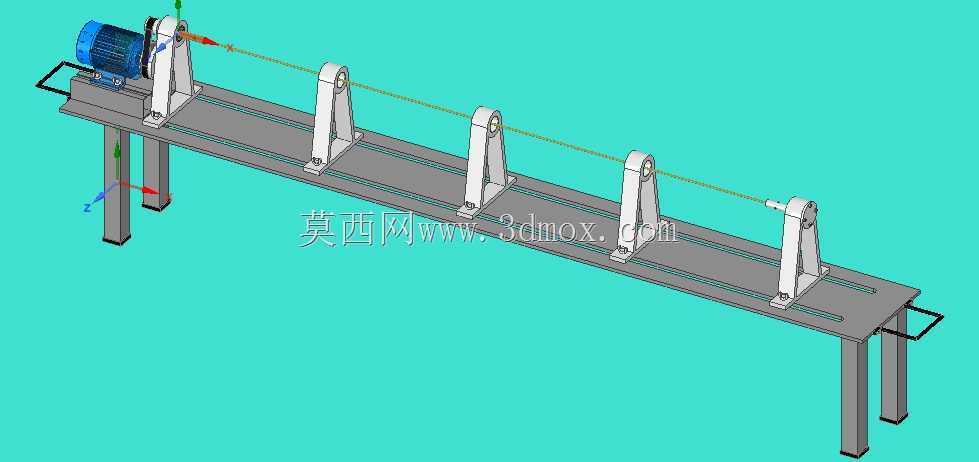

这类长跨度多支座旋转传动装置，主要应用在需要长距离同步旋转动力传输的生产场景中，比如纺织行业的纱线牵引工位、包装生产线的长距离物料输送辊组、印刷设备的走纸辊传动段，或是小型线材加工产线的送料驱动段，能够在较长的跨距内稳定传递旋转动力，避免长轴自身挠度带来的运转抖动问题。装置整体采用卧式长台架布局，台架主体为带安装槽的型材焊接结构，四条方管支腿在台架四角提供稳定支撑，支腿底部预留了地脚安装孔，可直接固定在车间混凝土地面或是设备安装基座上，台架整体宽度适配常规产线的侧边安装空间，长度可根据实际传输跨距调整，当前结构的跨距可覆盖五米以内的长距离传动需求。动力输入端布置在台架的一端，采用卧式安装的驱动电机搭配连接座，电机输出轴通过联轴器直接对接长传动轴，省去了中间齿轮换向的结构，减少了动力传输过程中的损耗，也降低了后期维护的复杂度。沿传动轴的轴向方向，等间距布置了多个带立式轴承座的支撑单元，每个支撑单元都通过螺栓固定在台架的安装槽上，可根据轴的挠度变化灵活调整支撑间距，确保长轴在高速旋转时不会出现径向跳动，每个支撑座的轴承都采用密封式深沟球轴承，能够适应车间多粉尘的工作环境，延长润滑维护的周期。台架两端还设置了推拉式扶手，方便在设备组装调试阶段短距离挪动台架位置，或是在产线调整时快速移位。设计过程中重点考量了长轴的动平衡问题，每个支撑点的位置都经过挠度计算确定，避免轴在额定转速下出现共振区间，同时传动轴采用台阶式变径设计，在动力输入端轴径更大，能够承受电机启动时的瞬时扭矩，跨距中间段轴径适当缩小，降低轴自身的重量带来的挠度变形，轴的末端预留了外接工装的连接位，可根据实际生产需求安装牵引轮、辊筒或是其他旋转执行件。安装时需要先将台架调平，再依次固定各个支撑座，之后穿入传动轴调整同轴度，最后对接电机完成接线调试，整个安装过程不需要特殊的专用工装，普通机修人员即可完成组装作业，运转过程中噪音低，传动平稳，能够长时间连续运行满足产线的生产节拍要求。
