双十字轴式可弯折万向传动连接结构

在动力传动系统的布局设计中，经常会遇到两根传动轴无法实现同轴直线布置的场景，比如车辆底盘上动力输出端与驱动桥之间存在安装高度差、工业设备中动力源与执行机构的轴线存在空间夹角、可动作业部件需要在角度变化过程中持续接收动力输入，这类场景下就需要用到万向传动结构来补偿轴线偏差，保证旋转动力的稳定传递，本次设计的双十字轴万向节结构，正是针对这类存在连续角度变化的传动需求开发的连接部件。

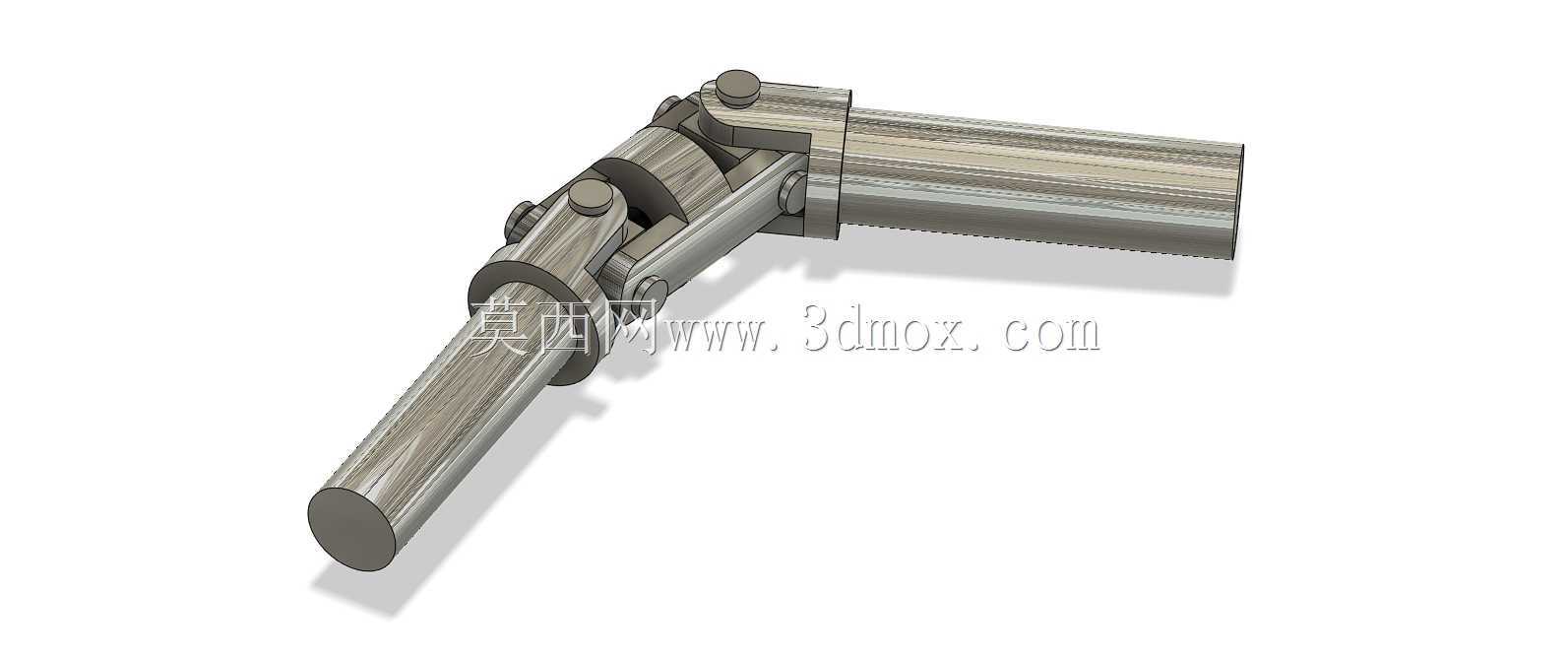

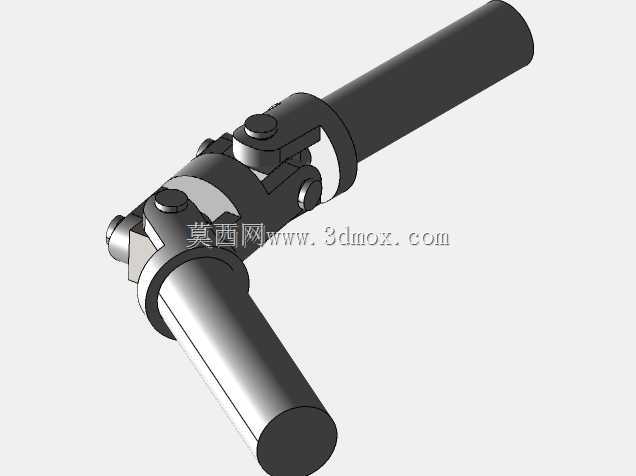

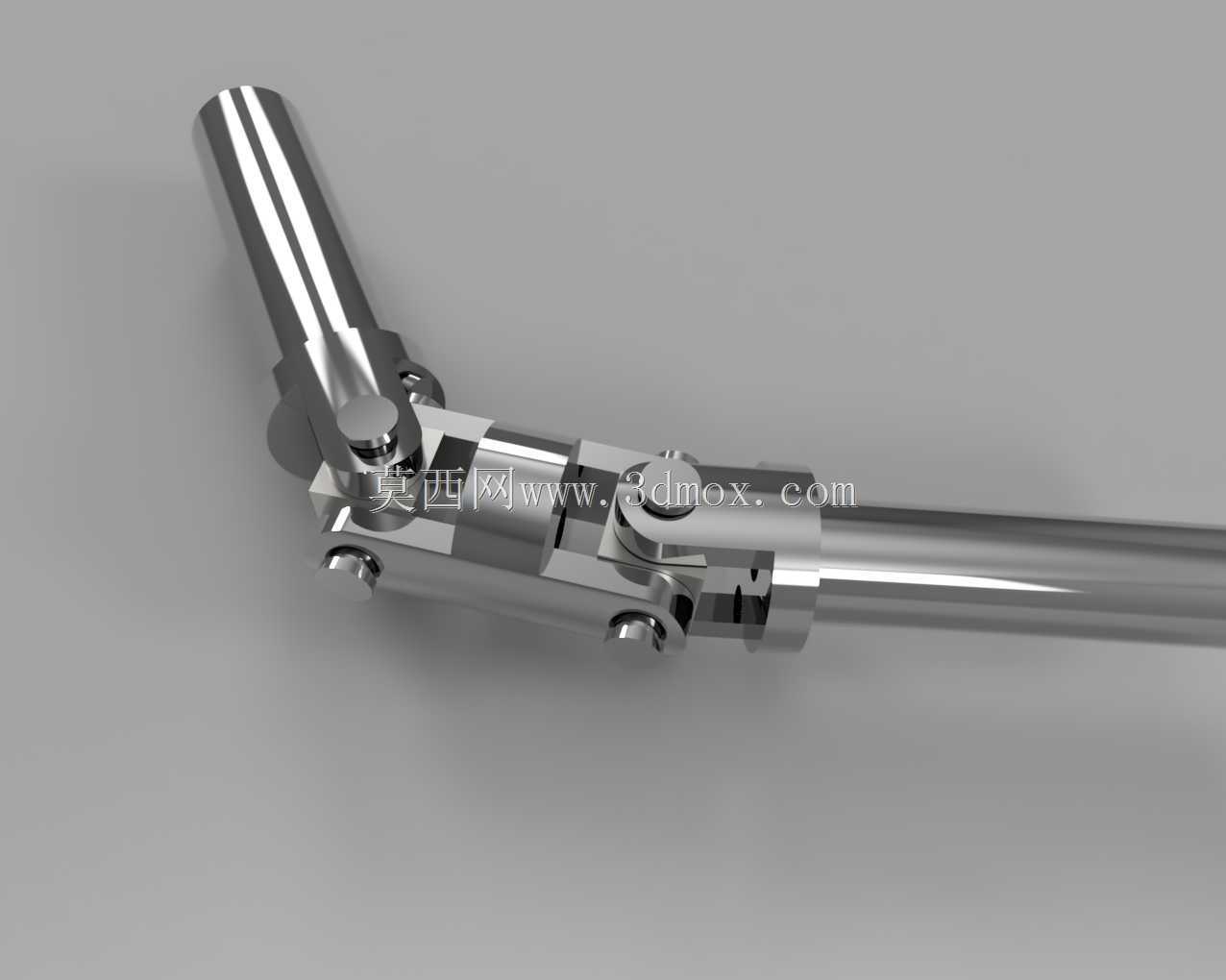

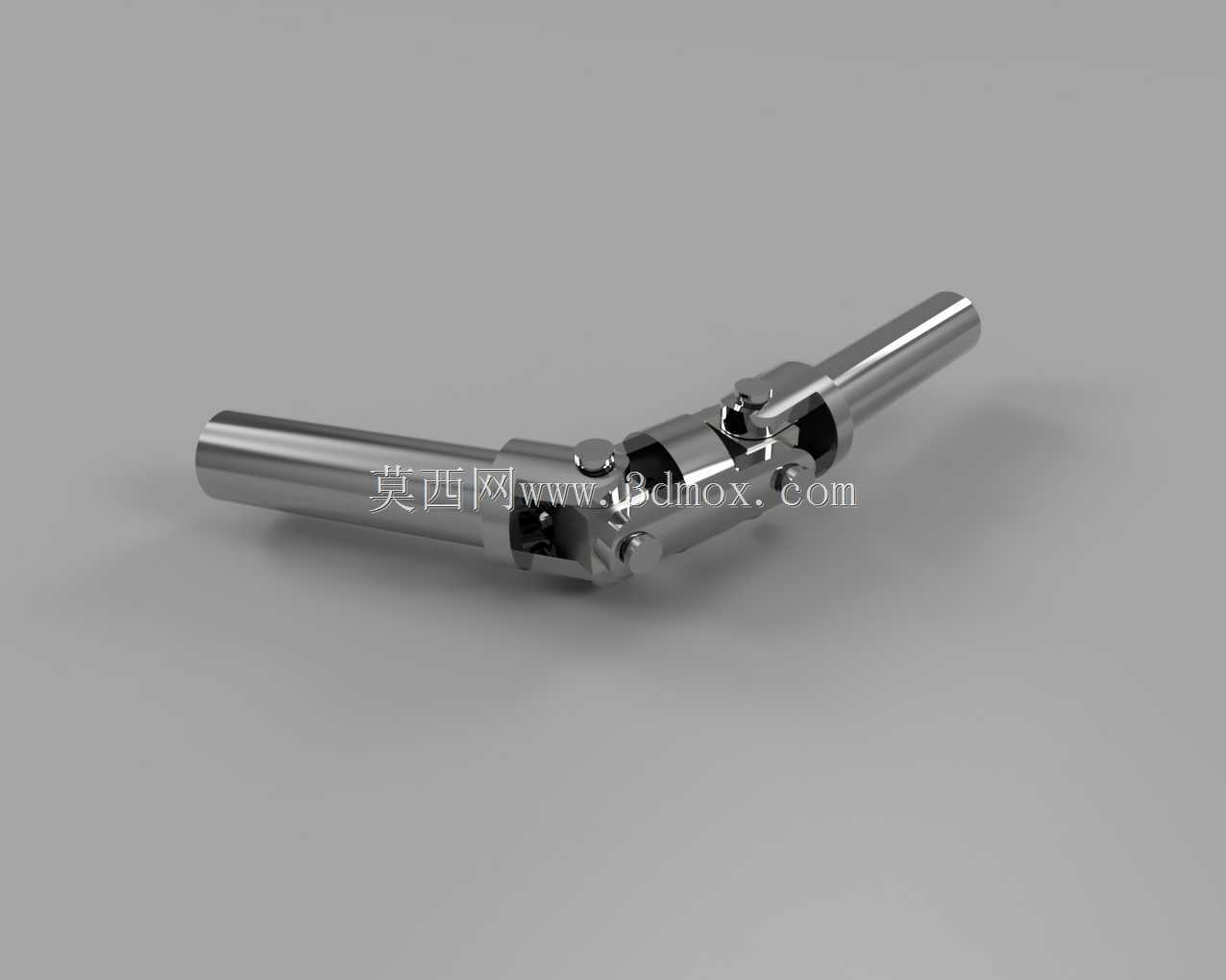

该结构采用两组十字轴万向节串联的布局形式，相比单组十字轴万向节，能够在更大的弯折角度范围内实现等速传动，避免单万向节传动时存在的转速波动问题，减少动力传递过程中的振动与冲击。整体结构由两端的连接轴杆、十字轴铰接体、连接销轴、定位锁止结构组成，两端的轴杆采用实心圆柱结构，表面做光滑过渡处理，可根据安装需求匹配对应的轴套、花键或者法兰连接结构，适配不同设备的安装接口。中间的铰接部分通过十字轴实现两个垂直方向的角度转动，允许连接的两根轴在一定角度范围内相对摆动，同时不会中断扭矩的传递，铰接位置的销轴采用过盈配合加端面限位的设计，避免高速转动过程中销轴脱出，同时预留了微小的转动间隙，保证铰接动作灵活无卡滞。

从安装边界来看，该万向节整体呈长杆状，伸直状态下整体长度适配常规中小功率传动场景的安装空间，最大弯折角度可覆盖多数工业传动与车辆传动的角度补偿需求，两端轴杆的直径统一，可直接插入配套的轴孔内通过顶丝或者键连接固定，不需要额外加工复杂的连接结构。在实际应用中，这类万向节广泛用于汽车的传动系统中，连接变速器输出轴与驱动桥输入轴，补偿车辆行驶过程中悬架跳动带来的轴线位置变化；也可用于机床、自动化生产线的动力传输工位，连接不同安装平面的动力轴，解决空间错位下的传动问题；还可用于农用机械、工程设备的可动作业臂上，为末端的作业工具传递旋转动力，允许作业臂在调整姿态的过程中保持动力持续输出。

设计过程中重点考虑了传动过程中的受力均匀性，十字轴的四个轴颈做等直径设计，保证各个方向的承载能力一致，铰接接触面做耐磨处理，减少长期转动带来的磨损，延长部件的使用寿命。整体结构没有冗余的设计部件，所有零件都服务于动力传递与角度补偿的核心功能，外形简洁流畅，没有突出的尖锐结构，避免安装和运转过程中发生干涉，同时也方便后期的维护与润滑，只需要定期在十字轴的铰接位置加注润滑脂，就可以保证结构长期稳定运转。
