小型可回收物料破碎研磨装置结构设计

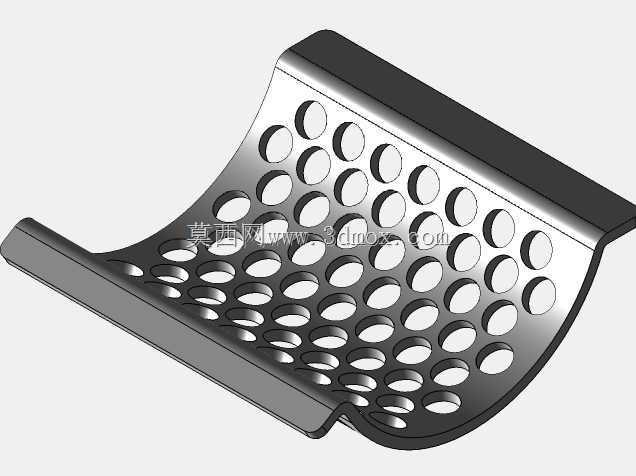

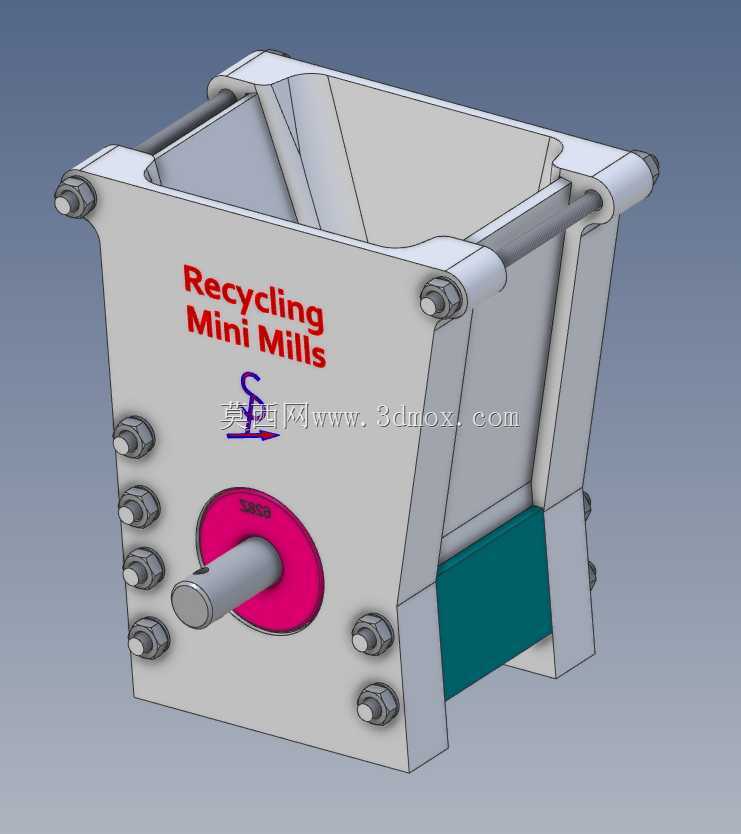

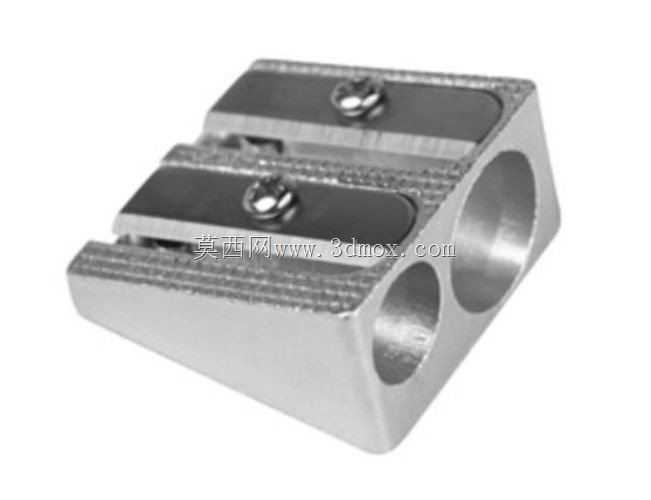

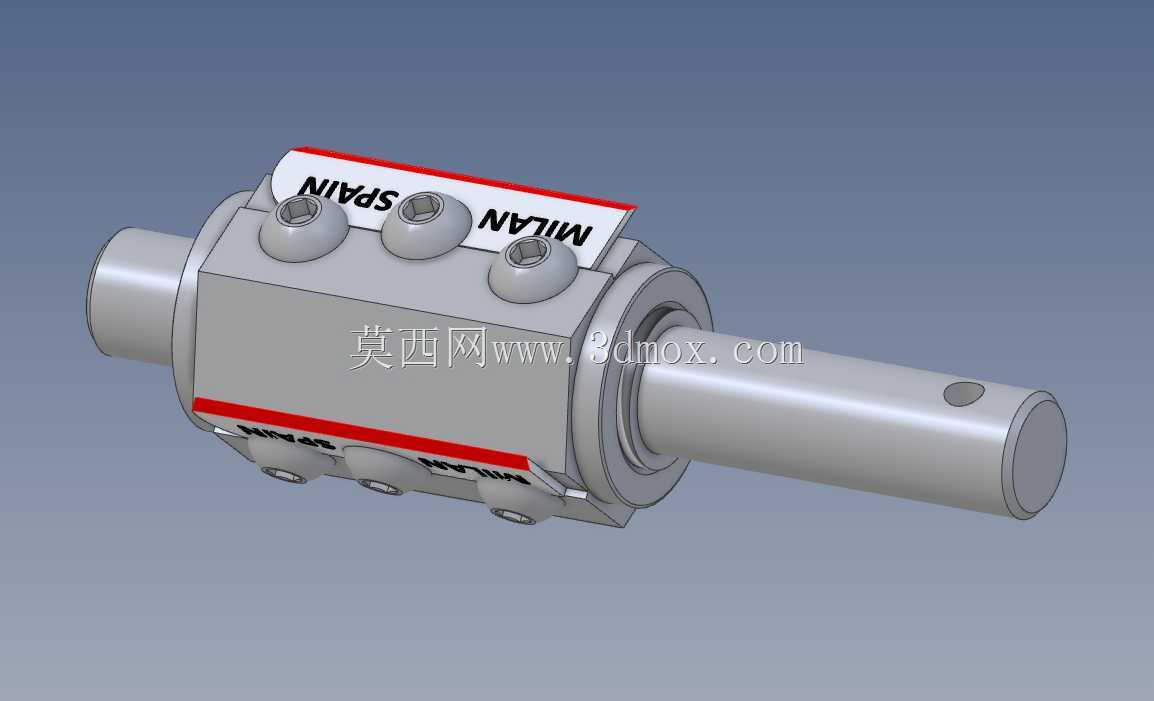

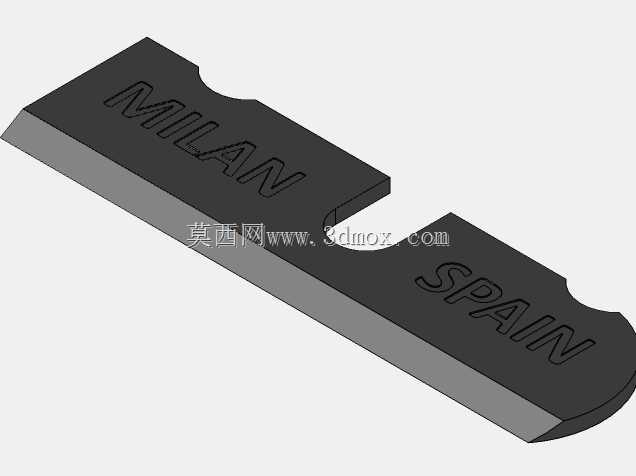

这款小型回收研磨装置主要面向小体量固废回收场景设计，可适配社区回收点、小型加工工坊、创客空间等场地的物料预处理需求，能够对小块热塑性塑料边角料、小型木质废料、低硬度建筑边角余料进行初级破碎研磨，将大块废弃物料加工成粒径均匀的小颗粒，方便后续的重熔、压块或再加工工序，解决小批量回收场景下大型破碎设备占地大、能耗高、投入成本过高的痛点。装置整体采用上方敞口料斗加侧置驱动的布局，上方敞口式进料斗做了大倾角斜边设计，能够引导物料自然滑向下方的研磨破碎腔，避免物料卡滞在进料区域，料斗边缘采用螺栓拼接的框架结构，无需复杂焊接工艺即可完成组装，后期维护时只需拆卸对应位置的紧固件就能更换内部磨损的研磨部件，大幅降低运维难度。侧置的驱动轴伸出端做了标准化轴径设计，可适配手摇驱动、小型电机直连两种驱动模式，在无供电的户外场景下可通过手摇完成少量物料的破碎作业，在固定工位使用时搭配小功率减速电机即可实现连续作业，适配不同使用场景的动力需求。装置的安装边界控制十分紧凑，整体占地不超过0.08平方米，可直接放置在常规工作台面使用，无需额外浇筑安装基础，底部预留了标准安装孔位，可根据使用需求快速固定在工作台或者移动支架上。设计过程中充分考虑了小型设备的使用强度，腔体侧壁做了加厚处理，连接部位全部采用标准紧固件锁紧，驱动轴位置加装了耐磨轴套，能够承受破碎过程中产生的径向冲击力，延长易损件的更换周期。进料斗内部做了光滑过渡处理，没有容易积料的死角，每次作业结束后只需简单清扫即可完成清洁，避免不同材质物料混料影响后续回收料的品质。装置侧面的防护端盖采用醒目的亮色设计，既能够快速识别驱动部位的位置，也能在设备运行时起到安全防护作用，避免操作人员误触转动部件引发安全风险。整体结构没有复杂的异形零件，大部分构件都可通过常规的板材切割、钻孔工艺加工完成，非常适合小批量自制或者3D打印制作，能够满足不同场景下的低成本搭建需求，在小型回收作业场景下具备很强的实用价值。
