有机废弃物处理用辊式破碎设备结构设计

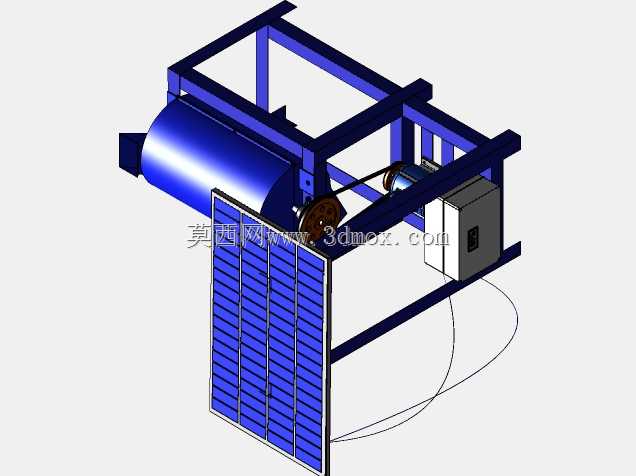

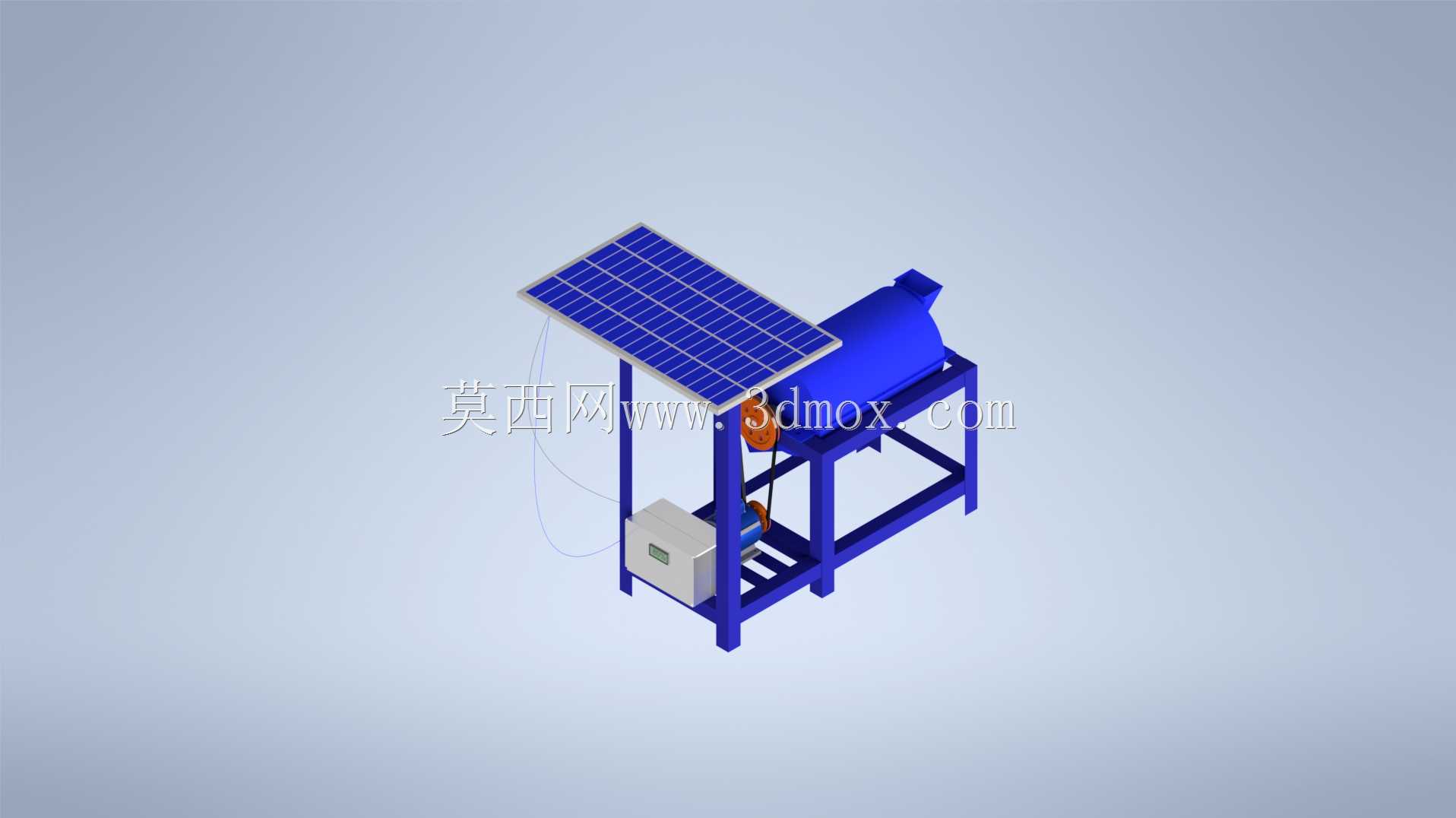

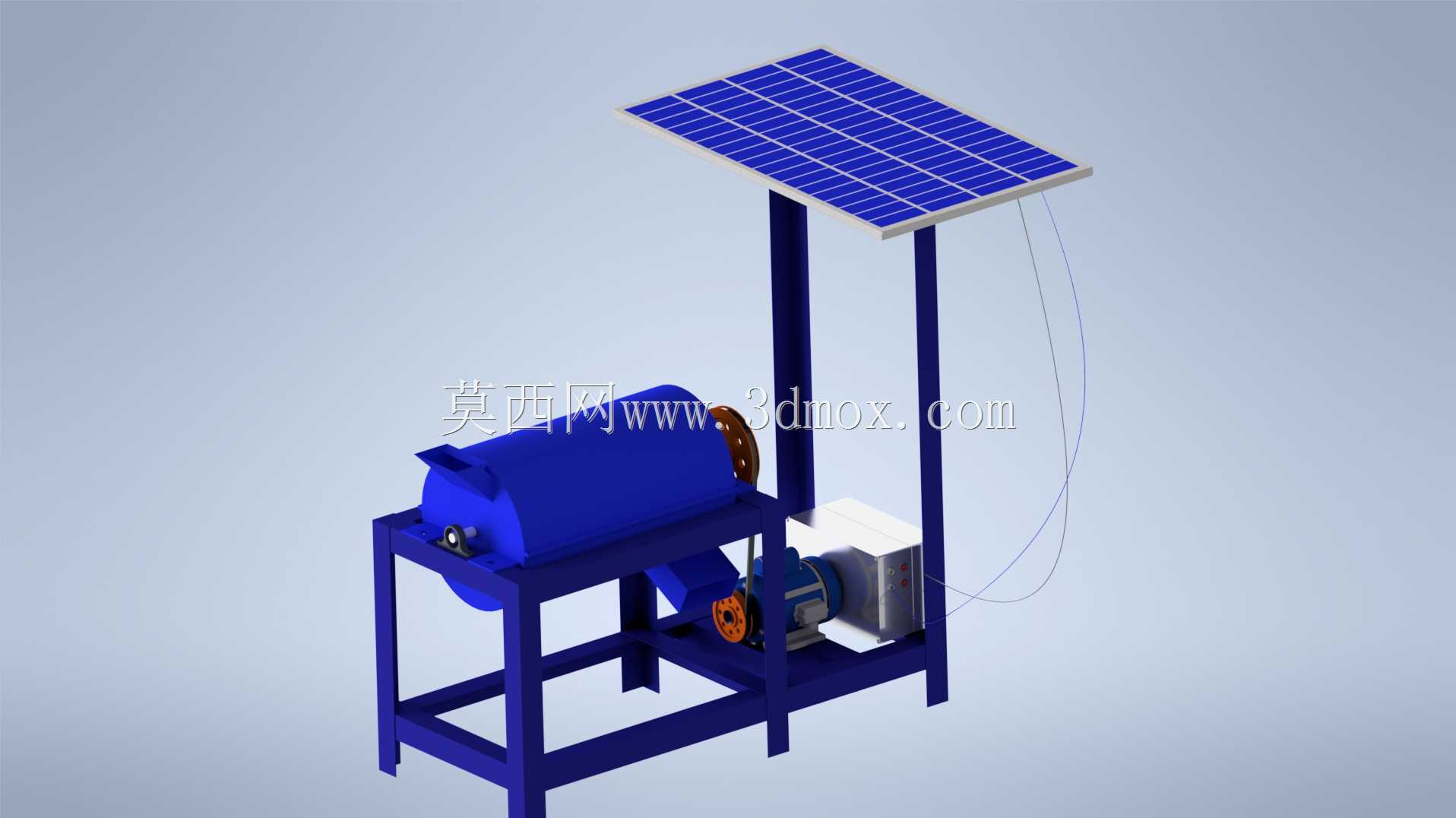

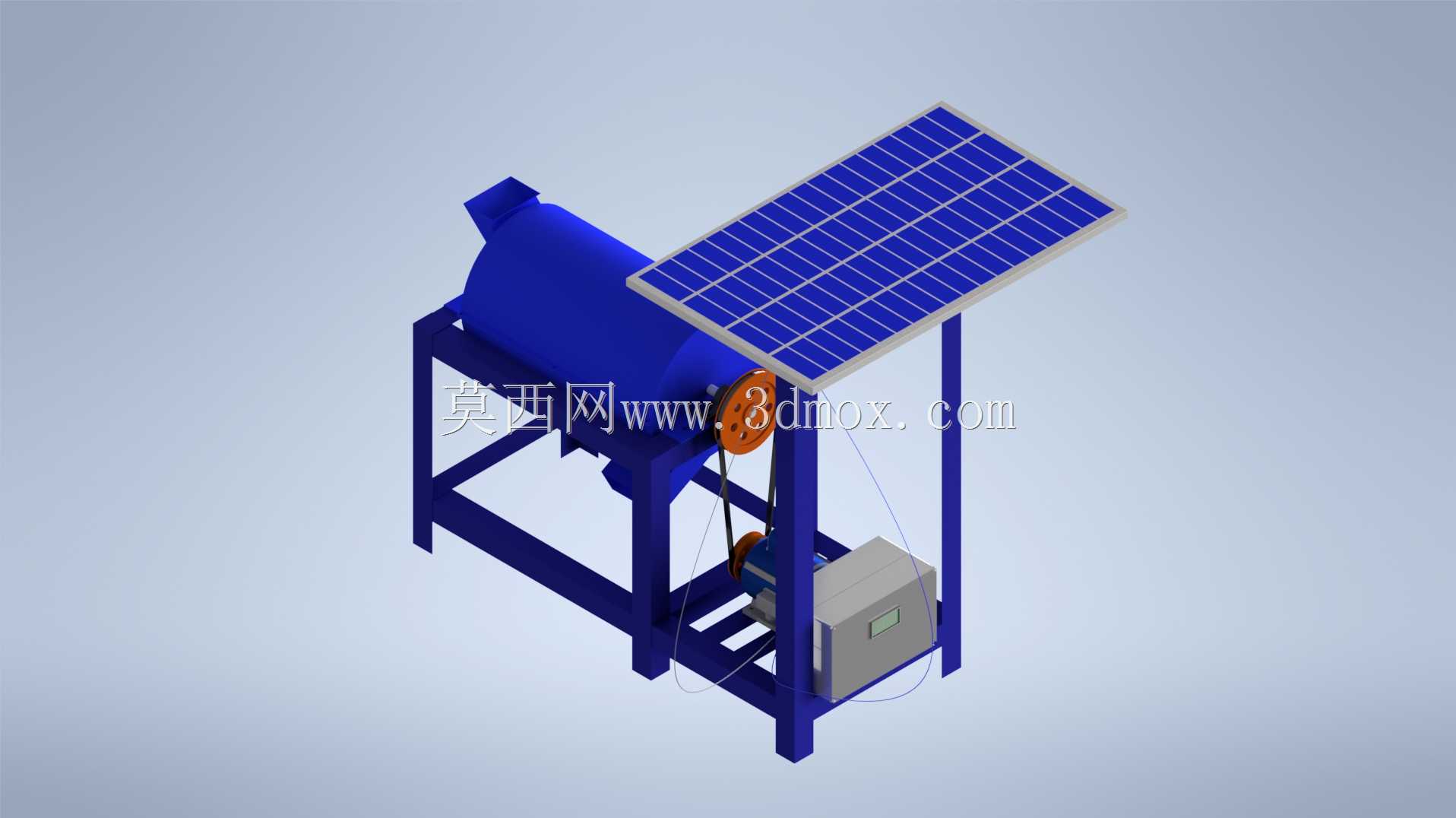

该设备主要面向中小型有机固废处理场景设计，可广泛应用于农业秸秆处理、厨余废弃物预处理、园林枝条破碎、畜禽粪便辅料破碎等作业环节，能够将大块、长条状的有机废弃物破碎至均匀小粒径，满足后续堆肥发酵、生物质燃料制备、资源化回收利用的进料要求，解决有机废弃物因体积大、缠绕性强导致的处理效率低、进料卡滞的行业痛点。设备采用卧式单辊破碎结构设计，核心破碎辊采用加厚耐磨筒体制作，表面排布交错式破碎刀齿，能够对投入的物料形成撕扯、挤压、剪切的复合破碎作用力，针对柔性纤维类物料、硬质果核类物料均有良好的破碎适配性，避免单一破碎方式对特定物料处理效果不佳的问题。设备的机架采用矩形型钢焊接成型，整体为框架式承载结构，破碎辊两端采用带座轴承支撑，传动侧采用皮带轮减速传动结构，搭配独立的电控箱体实现设备的启停、过载保护控制，设备进料侧设置竖向导料格栅，既能够引导物料顺畅进入破碎腔，也可防止破碎过程中物料飞溅，保障作业安全。从设计思路来看，该设备优先考虑了作业场景的实用性与维护便捷性，整体结构无复杂冗余部件，传动部件均布置在机架侧方预留的维护空间内，日常检修、易损件更换无需拆解主体框架；电控箱采用侧挂式安装，与机架主体预留安全布线距离，避免作业过程中粉尘、水汽对电气元件造成侵蚀。设备的安装边界充分适配中小型处理站点的场地条件，整体长宽高尺寸适配常规厂房进门宽度，底部预留地脚安装孔位，可直接固定在硬化水泥地面上，无需额外制作复杂安装基础，进料口高度匹配人工上料或小型皮带输送机上料的作业高度，出料口下方可直接对接输送设备或收集料箱，能够顺畅嵌入现有有机废弃物处理生产线中，无需对原有场地进行大规模改造。设备运行过程中整体重心偏低，破碎作业时的震动幅度小，运行噪音控制在工业作业允许范围内，针对有机废弃物含水率偏高的作业特点，破碎腔下方预留沥水间隙，避免长期积料导致的设备腐蚀问题，有效提升设备在复杂工况下的连续作业稳定性。
