齿轮驱动式机械增压装置结构设计

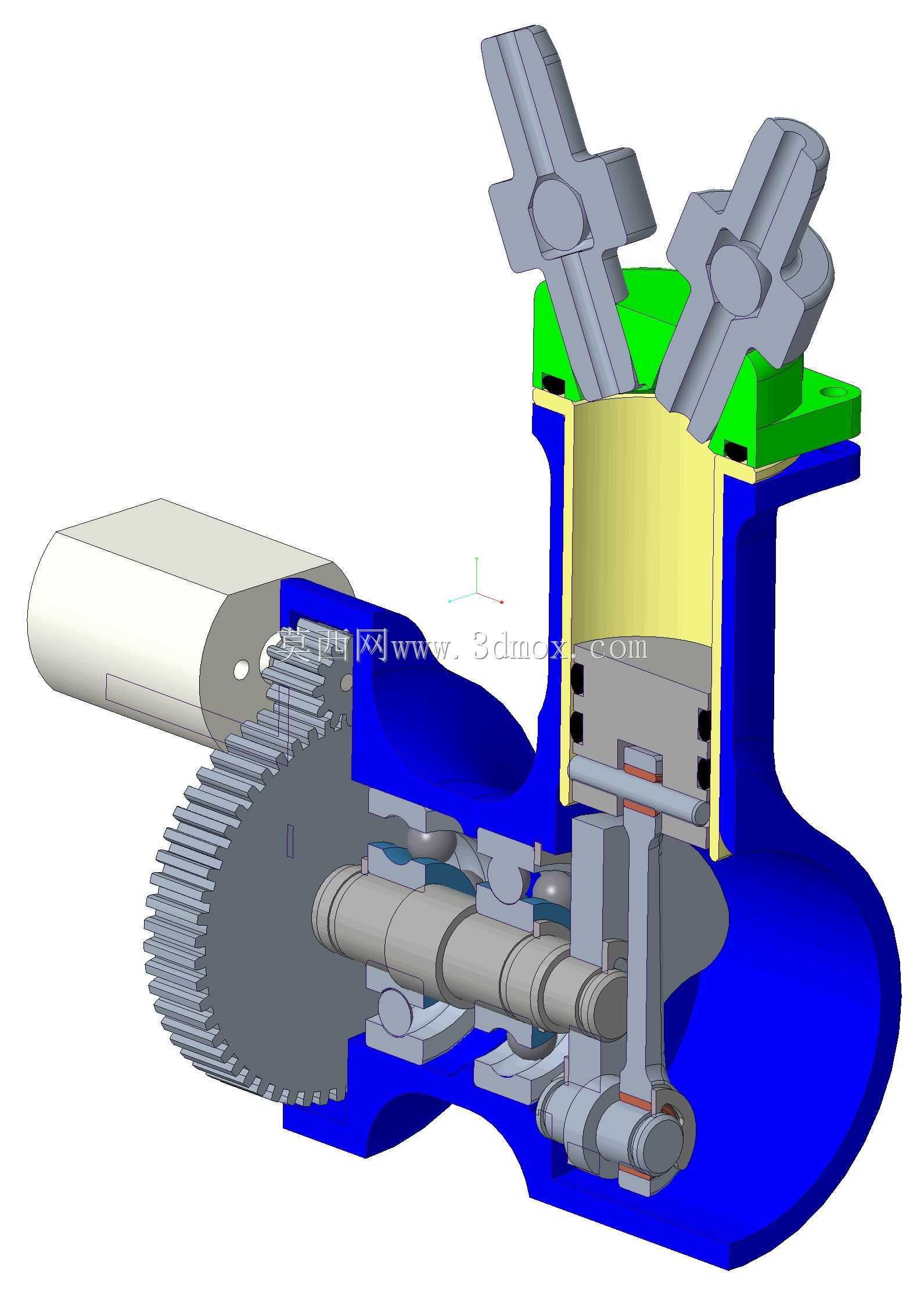

这款机械增压装置主要面向小排量内燃动力的进气增压场景，常见于小型动力设备、改装代步车辆以及小型工程机械的动力升级环节，核心作用是通过机械结构直接压缩进入气缸的空气，提升动力单元的充气效率，让同排量的动力输出获得更充沛的扭矩表现，尤其是低转速区间的动力响应速度，相比废气增压结构不存在涡轮迟滞问题，动力输出的线性度更优。从结构设计来看，装置采用侧置齿轮输入的布局，动力从侧边的输入轴接入，通过大减速比的直齿轮组将动力传递到内部的增压驱动轴，齿轮组的齿形经过修形处理，能降低高速传动过程中的啮合噪音，同时齿轮与轴之间采用滑动轴承配合，保证高转速下的运转稳定性。装置的主体腔体采用一体化铸造型腔设计，蓝色部分为增压装置的主体壳体，承担内部所有运动部件的承载与密封作用，壳体上预留的密封槽位用于安装橡胶密封圈，避免增压过程中出现气体泄漏，保证腔体内部的压力稳定。上部的黄绿色腔体为压缩空气的稳压腔，顶部的两个叉形接口为出气连接端，可直接对接不同规格的进气歧管，适配不同布局的动力安装空间。内部的活塞联动组件采用十字曲轴布局，将旋转运动转化为活塞的往复压缩运动，相比罗茨式增压结构，这种往复压缩的结构在低转速下就能建立足够的增压压力，且内部气流脉动更小，输出的压缩空气更平稳。在安装边界上，装置的侧边动力输入轴可直接对接动力单元的皮带轮输出端，不需要额外改动动力单元的原有安装点位，主体壳体的底部预留了三个固定安装脚，可通过螺栓直接固定在动力单元的侧面支架上，整体横向安装尺寸控制在紧凑范围内，不会挤占过多的引擎舱空间，上部的两个出气接口采用对称布局，可根据进气歧管的走向选择单侧出气或者双侧同时出气，适配不同的进气管道排布需求。设计过程中充分考虑了日常维护的便捷性，上部的绿色端盖采用快拆螺栓固定，不需要拆解整个主体壳体就能完成内部密封件的检查与更换，齿轮传动腔与增压腔体之间采用独立的密封结构，避免传动润滑油进入压缩空气通路，同时也能防止压缩空气泄漏到齿轮腔影响传动润滑效果。整个装置的运动部件做了动平衡校正，在额定工作转速下运转平稳，不会给动力单元带来额外的振动负担，壳体的流道部分做了光滑过渡处理，降低压缩空气在腔体内部的流动阻力，进一步提升增压效率。
